参数化CV轮辋轮毂结构设计

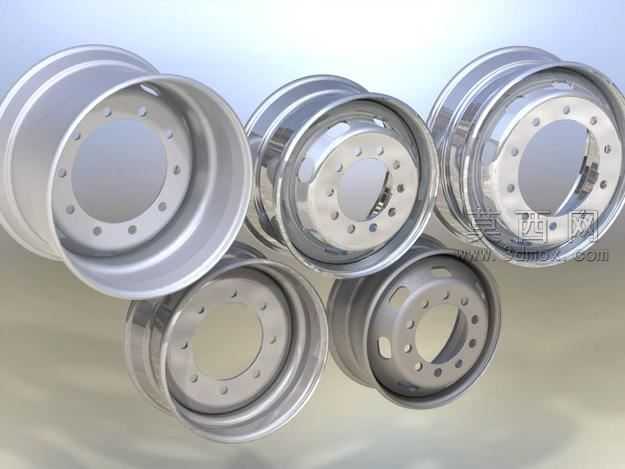

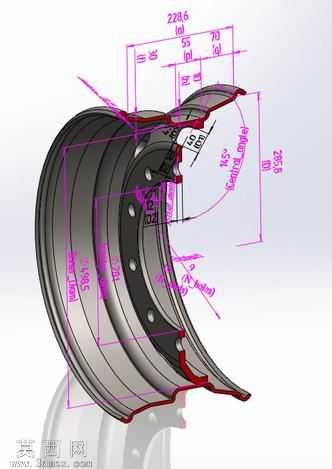

本次设计的参数化CV轮辋结构，采用三维建模软件完成全流程参数化构建，是针对CV类轮子的轮辋部分做的可调节参数化设计尝试。建模过程中首先梳理轮辋的核心结构逻辑，将轮缘高度、胎圈座宽度、安装孔位分布、轮辋壁厚、中心孔径等核心尺寸全部设置为可驱动参数，后续仅需修改对应参数数值即可快速生成不同规格的同系列轮辋模型，无需重复进行基础建模操作，大幅提升同系列产品的设计迭代效率。模型构建阶段严格参考商用车轮辋的通用结构规范，轮辋主体采用旋转特征生成基础轮廓，再通过阵列特征完成周向均匀分布的安装孔加工特征，孔位的数量、孔径、孔中心距均绑定参数变量，可适配不同规格的轮毂安装需求。轮辋的过渡圆角、加强筋结构也做了参数化关联，调整轮辋整体尺寸时，圆角半径、筋位厚度会按照预设比例自动适配，避免出现尺寸干涉或者结构强度不足的问题。材质渲染阶段选用了常用的铝合金轮毂材质，调整金属粗糙度、反射参数还原真实金属轮辋的哑光金属质感，场景中搭配简单的地面环境做基础渲染，清晰展示轮辋的内外侧结构、孔位分布和整体轮廓形态。设计过程中重点验证了参数化驱动的稳定性，多次调整轮辋直径、宽度参数后，模型所有特征均可正常重生，没有出现特征报错、结构错位的问题，能够满足后续同系列不同规格轮辋的快速衍生设计需求，也可直接导入仿真软件做结构强度校核，或者对接加工环节做生产准备。该参数化模型的构建逻辑也可复用到其他类型轮辋的设计中，为轮类产品的系列化设计提供可复用的建模框架。
