半挂车2英寸牵引连接主销结构

　　在公路货运半挂车的牵引连接系统中，主销是承担整车牵引载荷、实现半挂车与牵引车鞍座可靠衔接的核心受力部件，本次呈现的2英寸规格主销，是当前公路货运半挂车型中应用覆盖范围极广的标准连接部件，适配绝大多数符合国标要求的重型牵引车牵引鞍座，承担着半挂车与牵引车之间纵向牵引力传递、转向过程中相对转动铰接、垂向载荷承载的多重作用，其结构可靠性直接决定半挂列车行驶过程的连接安全，是半挂车底盘行走系统中不可替代的关键安全部件。

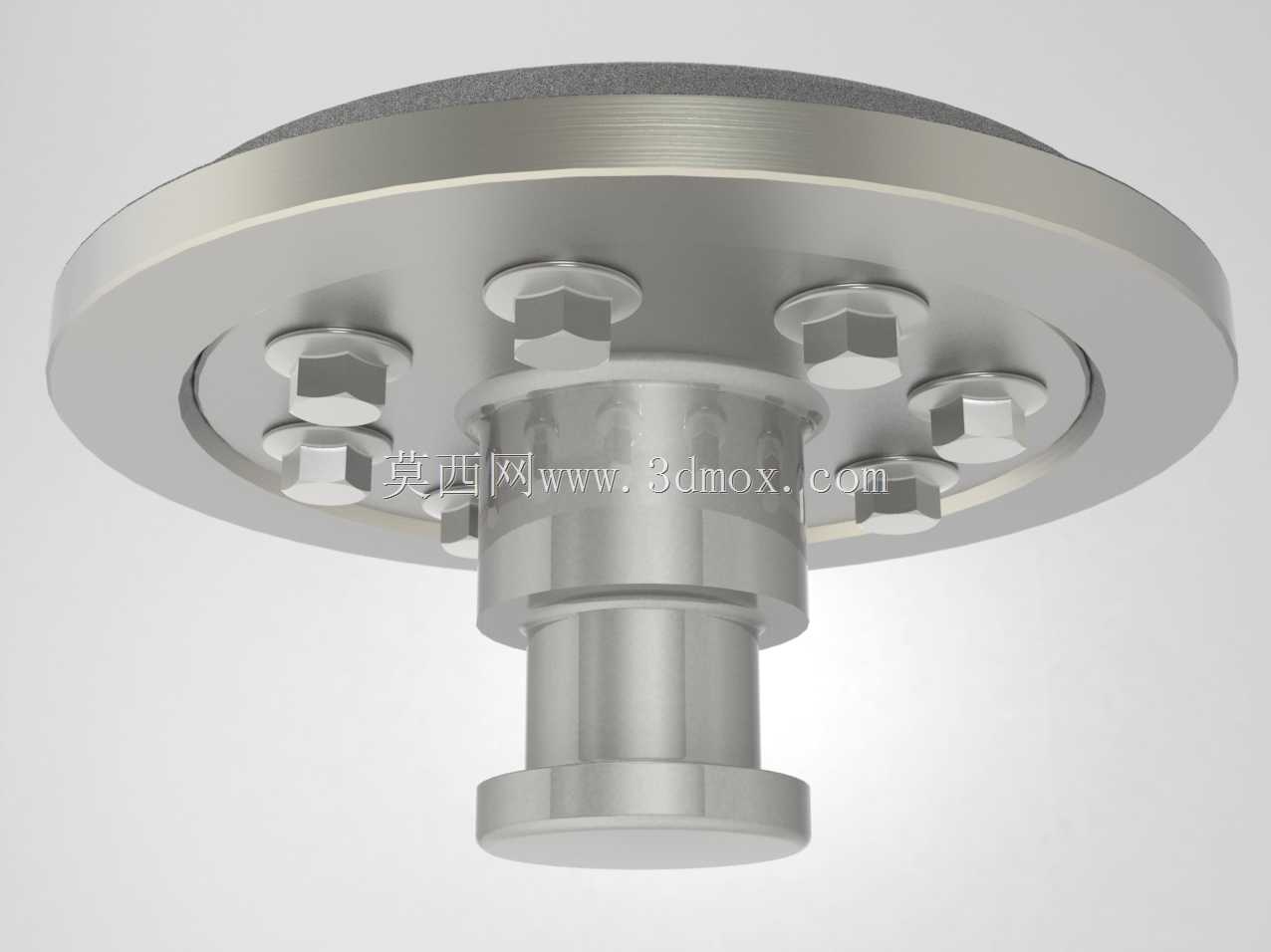

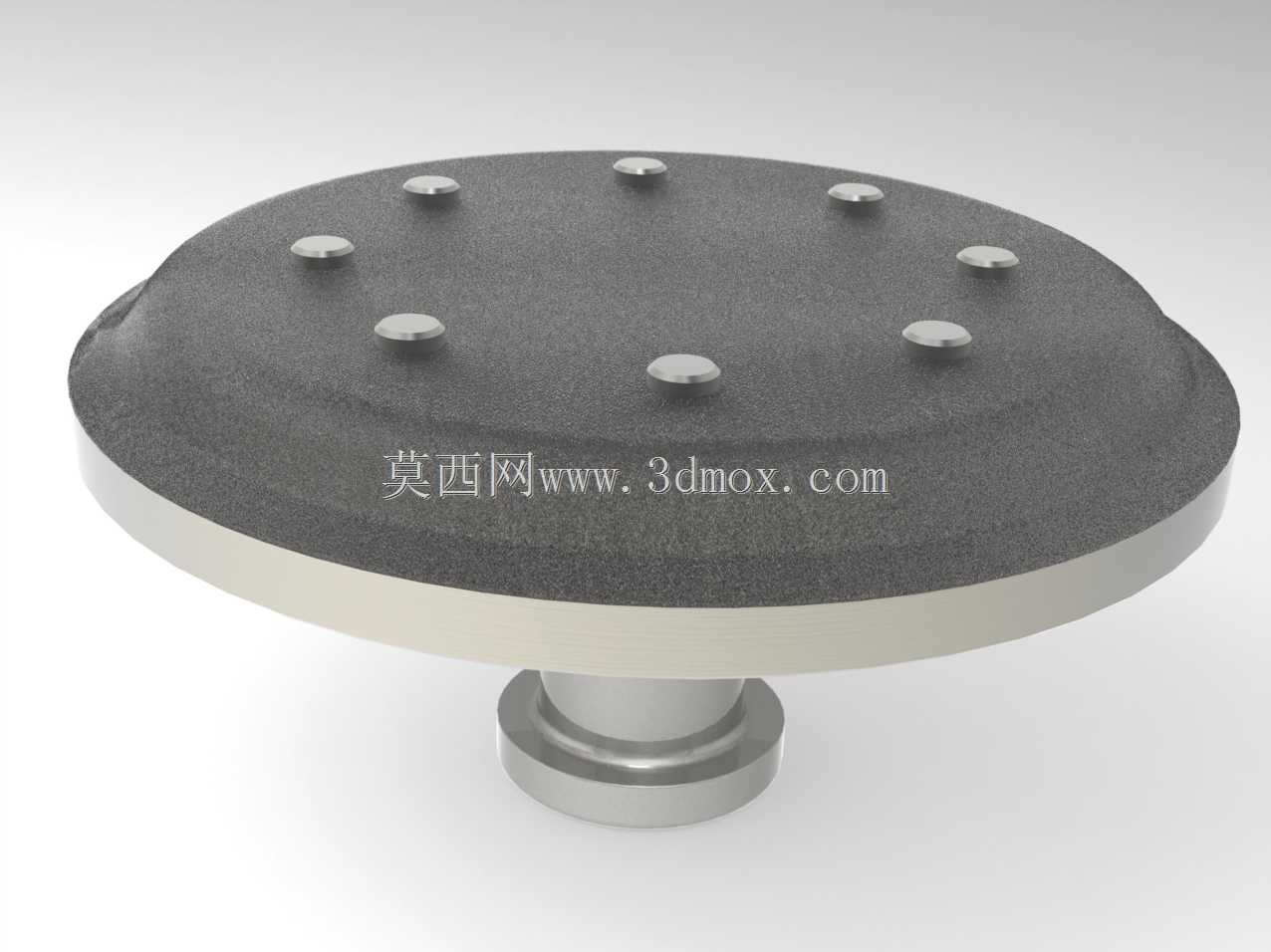

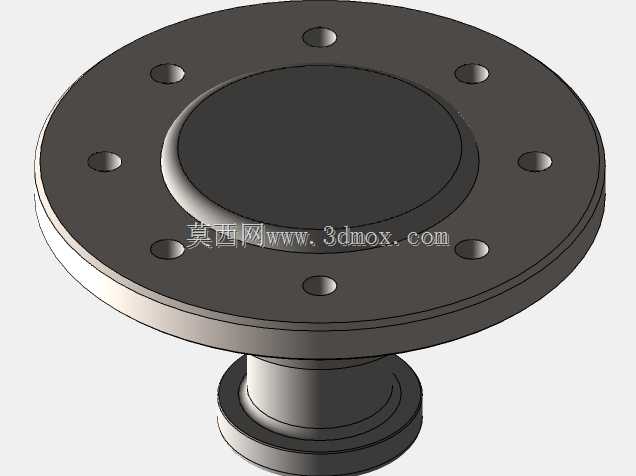

　　从结构设计逻辑来看，该主销采用一体式法兰盘加下部销轴的经典结构形式，上部法兰盘为大直径圆盘结构，盘面均匀分布8个沉头安装孔，用于通过高强度螺栓将主销紧固在半挂车车架前端的牵引板上，这种多点均布的螺栓连接方式，能够将牵引过程中产生的冲击载荷均匀分散到牵引板的整个接触面上，避免局部应力集中导致的连接失效。法兰盘盘面做了磨砂质感的防滑处理，与牵引板安装面贴合时能够产生足够的静摩擦力，抵消车辆起步、制动过程中产生的横向剪切力，减少螺栓承受的横向载荷，延长连接紧固件的使用寿命。法兰盘下部设置有一圈凸起的定位止口，安装时止口嵌入牵引板对应的定位凹槽内，能够快速实现主销的安装定位，保证主销轴线与半挂车纵向对称面的垂直度要求，避免安装偏移导致的鞍座异常磨损、行驶过程中牵引卡滞等问题。

　　下部的销轴部分为标准2英寸直径的圆柱结构，销轴根部做了大圆角过渡处理，能够有效降低销轴与法兰盘连接位置的应力集中系数，在承受交变牵引载荷、颠簸路面冲击载荷时，避免应力集中导致的根部疲劳断裂。销轴与牵引车鞍座的锁钩配合面做了高精度的机加工处理，表面粗糙度控制在合理区间，既能够保证锁钩与销轴的配合间隙符合行业标准，避免行驶过程中连接间隙过大产生的冲击异响，又能减少相对转动过程中的摩擦磨损，延长主销与鞍座锁钩的使用寿命。销轴下端设置有直径略大于销轴本体的限位凸缘，当鞍座锁钩锁紧主销后，凸缘能够从下方限制锁钩的垂向位移，防止车辆行驶在颠簸路面时，鞍座锁钩意外脱开导致的半挂车分离事故，这一结构是牵引主销必备的安全防护结构，其尺寸精度直接决定锁紧机构的可靠性。

　　从安装边界尺寸来看，该主销的法兰盘直径适配常规半挂车牵引板的安装尺寸，不需要对牵引板做额外的扩孔或焊接改造，直接通过螺栓紧固即可完成安装，销轴的伸出长度严格匹配标准鞍座的锁紧行程，既不会因为销轴过短导致锁钩锁紧量不足，也不会因为销轴过长干涉鞍座底部的其他结构。在实际应用场景中，该规格主销广泛应用于仓栅式半挂车、厢式半挂车、低平板半挂车、集装箱运输半挂车等绝大多数公路货运半挂车型，只要牵引车配备标准50号（即2英寸）牵引鞍座，均可实现匹配连接，互换性极强，是半挂车维修保养、改装过程中常用的替换配件。

　　从受力特性设计角度，该主销的材质选用经过调质处理的高强度合金结构钢，整体经过热处理强化后，表面硬度与芯部韧性达到合理匹配，表面具备足够的耐磨性，能够承受长期与鞍座锁钩摩擦产生的磨损，芯部具备足够的冲击韧性，能够承受起步、制动、颠簸路面带来的瞬时冲击载荷，避免脆性断裂。法兰盘与销轴的连接位置采用一体式锻造加工而成，不存在焊接结构的热影响区缺陷，从根本上避免了焊接位置开裂的风险，整体强度能够满足总质量40吨级半挂列车的牵引载荷要求，在常规公路货运工况下，正常使用的疲劳寿命能够达到百万公里级别。

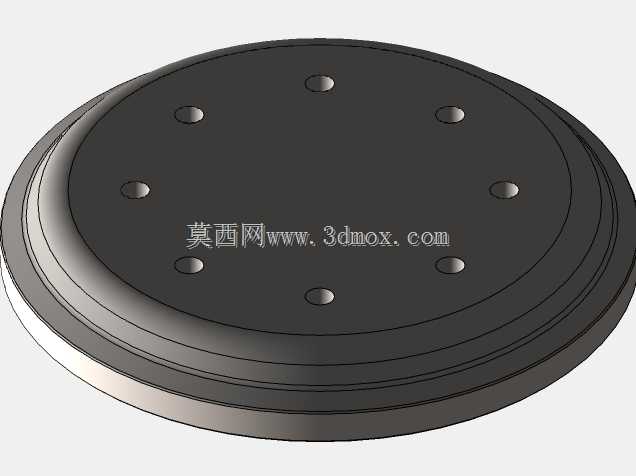

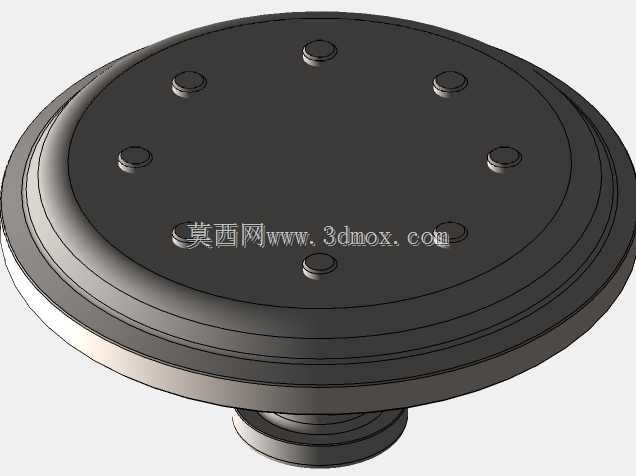

　　在三维建模过程中，该模型严格按照实物的实际尺寸进行1:1还原，法兰盘上的安装孔位置度、销轴的直径公差、各部位的圆角过渡都做了精准复刻，既可以用于半挂车设计过程中的牵引系统虚拟装配，验证主销与牵引板、牵引车鞍座的配合间隙，检查安装过程中是否存在结构干涉，也可以用于维修配件的加工生产参考，或是半挂车教学演示过程中的结构展示模型。建模过程中对主销的各个配合面做了单独的面分组，方便后续做有限元受力分析时，直接对配合面施加载荷与约束，模拟不同工况下主销的应力分布情况，为结构优化提供数据参考。

　　实际使用过程中，该主销的安装需要严格控制螺栓的预紧力矩，按照对角顺序分次拧紧螺栓，保证法兰盘与牵引板完全贴合，避免局部间隙导致的螺栓受力不均。日常维护过程中需要定期检查销轴表面的磨损情况，当销轴直径磨损量超过限值、表面出现裂纹或凹坑时，需要及时更换主销，避免因主销强度不足导致的牵引断裂事故。同时需要定期检查法兰盘连接螺栓的紧固情况，防止螺栓松动导致主销移位，影响牵引连接的可靠性。
