台式机标准轴流散热风扇结构设计

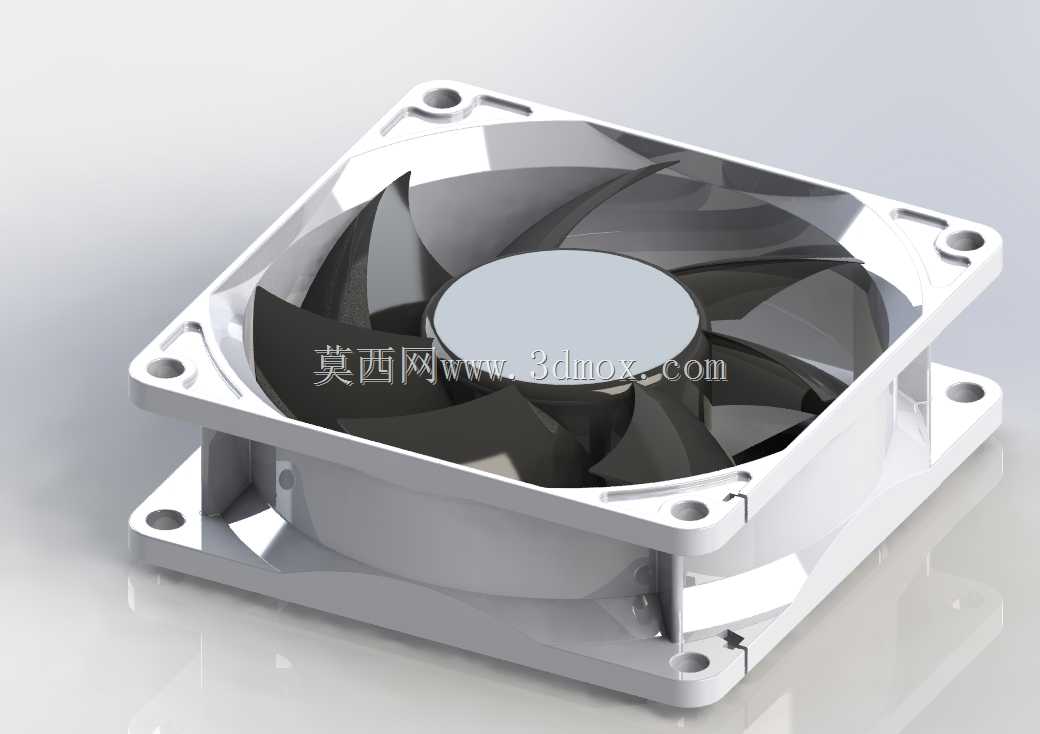

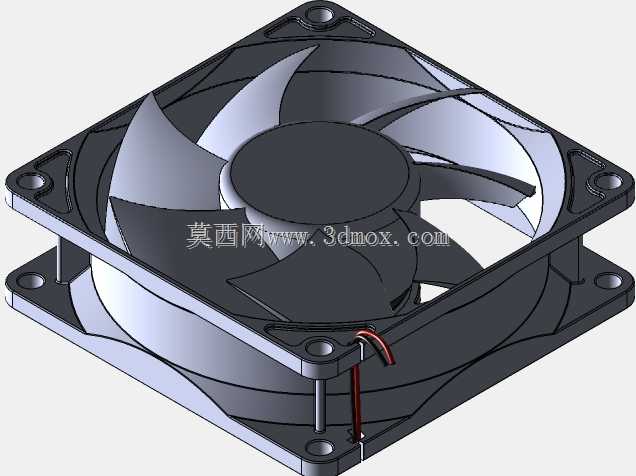

　　这款轴流散热结构的设计，最初是针对台式计算机机箱内部的风冷散热需求展开，在实际工程应用中，这类结构也常被拓展用于小型工控机柜、嵌入式计算设备、桌面级3D打印机控制仓等需要小空间定向通风的场景，核心作用是通过定向气流带走密闭空间内电子元件工作产生的积热，避免元器件因温度超过工作阈值出现性能降频、寿命折损甚至热击穿故障。从结构设计思路来看，外框采用标准正方形安装边界设计，四个角位预留沉头安装孔位，孔位间距完全匹配消费级电子设备通用的安装孔距规范，安装时可直接适配机箱预留的风扇位，不需要额外制作转接支架，沉头孔的深度设计刚好能让常用的自攻螺丝头部完全没入框体表面，不会突出框体干涉其他部件安装。

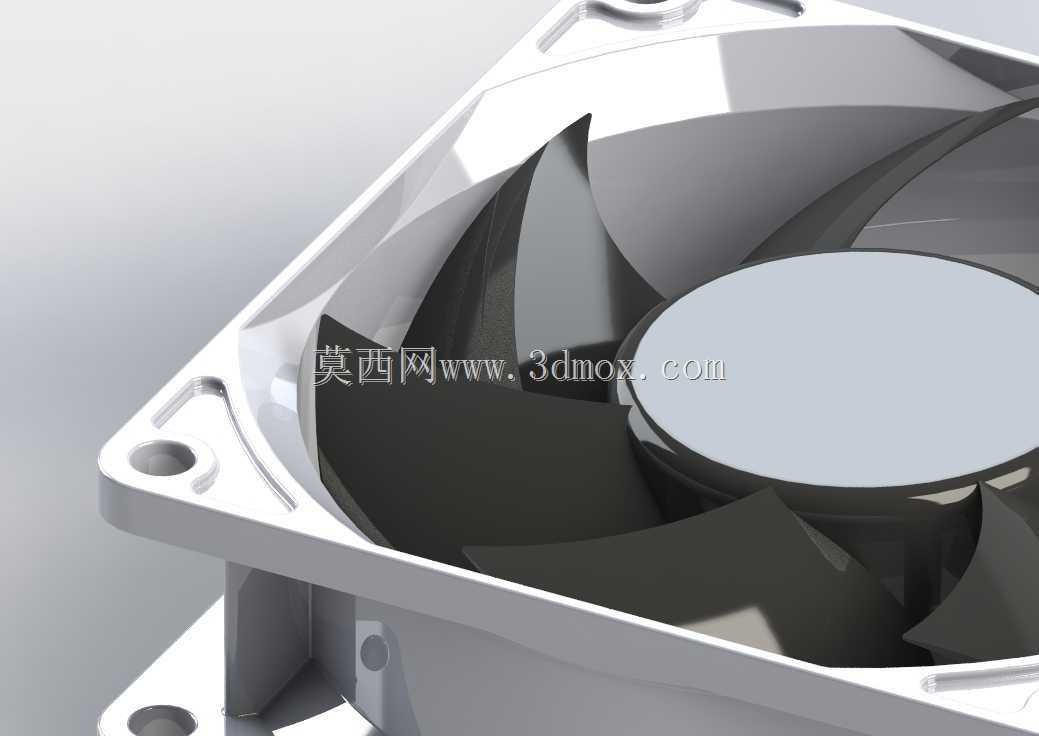

　　外框的侧壁做了均匀的壁厚设计，既保证整体结构强度，避免安装锁紧时出现框体变形卡滞扇叶的问题，也控制了整体重量，不会给安装位的钣金结构带来额外负载。扇叶部分采用七叶后掠式曲面设计，每一片扇叶的安装角从叶根到叶梢做了连续渐变处理，叶根位置安装角更大，能在靠近轮毂的低线速度区域获得足够的风压，叶梢位置安装角收小，降低扇叶边缘切割空气产生的紊流噪音，同时扇叶边缘做了薄化切边处理，减少气流沿叶梢的回流损失，提升送风效率。轮毂部分为中心圆形结构，内部预留了标准直流无刷电机的安装腔体，腔体的定位台阶尺寸匹配常用的20mm外径小型无刷电机，装配时电机可以直接卡入台阶定位，不需要额外打胶固定就能保证同轴度，避免扇叶转动时出现动平衡偏差引发振动。

　　扇叶与外框内壁之间预留了均匀的转动间隙，间隙大小控制在既不会因为加工公差出现扇叶擦碰外框，也不会因为间隙过大导致风压泄漏的合理范围。从安装边界来看，整体厚度适配常规机箱的风扇安装位深度，安装后不会突出机箱内壁干涉主板、内存等板卡的安装空间，外框的四个边角做了小圆弧过渡，避免安装时锐角划伤操作人员，也能减少边角位置的应力集中，提升塑料注塑成型时的成品率。在实际功能特性上，这种结构的风扇工作时气流方向垂直于安装面，可根据安装方向选择向内吸风或者向外排风，适配机箱正压差、负压差不同的风道搭建需求，外框的导流边设计能让进出风的气流更集中，减少气流发散带来的风压损失，相比无框的简易扇叶结构，带框的设计能让有效送风距离提升30%以上，更适合机箱内部有多层板卡阻挡的通风场景。

　　设计过程中还考虑了长期运行的可靠性，扇叶与轮毂的连接位置做了加厚的过渡圆角，避免扇叶长期高速转动时在根部出现应力断裂，外框的安装孔位周边做了局部加厚处理，承受螺丝锁紧力时不会出现开裂。在结构建模阶段，所有配合尺寸都预留了合理的注塑公差，塑料件的拔模角度统一设置在1.5度，保证注塑生产时可以顺利脱模，不需要后续做大量的修模调整，扇叶的曲面做了连续曲率处理，曲面之间没有尖锐的拼接棱线，既降低了风噪，也让模具加工时的刀具路径更顺畅，减少模具加工的工序难度。这类散热结构在实际选型时，可根据设备的热功耗需求搭配不同转速的电机，在低功耗设备场景下搭配低转速电机即可满足散热需求，同时获得更低的运行噪音，在高功耗的硬件场景下可搭配高转速电机获得更大的风量风压，结构本身不需要做修改就能适配不同的性能需求，具备较强的通用性。
