船型翘板式迷你摇杆电源开关结构

　　在低压电气控制回路、小型消费电子设备、桌面型机电装置的电路通断控制场景中，这类翘板式迷你摇杆开关是应用频次极高的基础控制元件，不同于旋钮式、按压式开关的操作逻辑，它通过摇杆的翘板摆动实现触点的闭合与断开，操作反馈清晰，误触概率远低于平面轻触开关，非常适合需要频繁手动切换电路通断状态的工位场景。从实际使用场景来看，这类开关常被集成在小型电源适配器、桌面测试治具、小型机电设备的操作面板上，承担主回路通断、功能档位切换的作用，部分带双掷触点的同结构产品还可实现两路电路的切换控制，适配小功率直流、交流回路的控制需求。

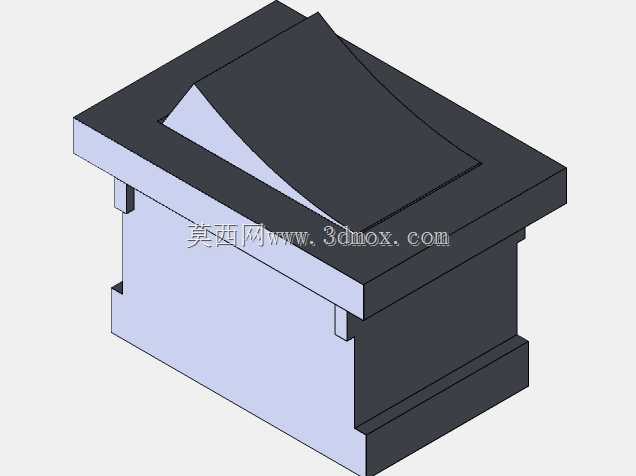

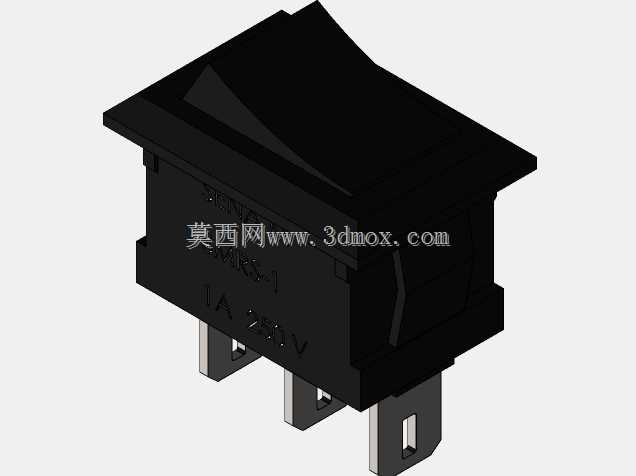

　　从结构设计思路来看，这款开关采用嵌入式面板安装结构，顶部翘板的操作面做了微弧倾斜处理，手指按压时的接触面积更大，操作施力方向符合人体工学，不需要刻意调整手指角度就能完成拨动操作，翘板与基座的配合间隙控制在极小范围内，既保证摆动过程无卡滞，又能避免日常使用中灰尘、细碎杂物从缝隙进入开关内部造成触点接触不良。基座部分采用耐高温绝缘工程塑料注塑成型，材料具备一定的阻燃等级，能够满足低压电气设备的安全使用要求，插脚部分采用导电性能优异的铜合金材质，表面做镀锡处理，既降低接触电阻，又能提升抗氧化能力，长期使用不会出现插脚氧化导致的接触压降过大问题。

　　安装边界方面，这款开关采用标准的卡入式面板安装设计，基座的安装卡扣带有一定的弹性余量，适配常规厚度的设备面板，安装时不需要额外的固定螺丝，只需要在面板上开出对应尺寸的方形安装孔，将开关从面板正面推入即可依靠卡扣完成固定，安装效率远高于螺纹固定的同类开关，后期维护更换时也只需要从背面顶出卡扣即可快速拆卸，不需要拆解设备整体面板。插脚的排布间距符合常规低压接插件的安全间距要求，焊接或者插接接线端子时不会出现相邻引脚短路的问题，插脚的长度预留了足够的焊接与插接余量，既可以直接焊接在PCB板上，也可以搭配插接式接线端子使用，适配不同的设备布线需求。

　　功能特性上，这款开关的触点采用银合金材质，具备一定的抗电弧能力，在额定电流范围内通断电路时，触点烧蚀速率极低，能够保证长期使用的通断可靠性，开关的操作手感做了一致性调校，拨动过程的阻尼感均匀，到位时会有清晰的触感反馈，操作人员不需要观察开关状态，仅凭手感就能判断电路是否完成切换，在设备调试、快速操作的场景下能够有效提升操作效率。翘板的表面做了哑光防滑处理，即使手指带有少量汗液也不会出现打滑的情况，操作面的标识区域预留了足够的空间，可以根据实际使用场景丝印通断标识、功能标识，方便设备终端用户识别开关功能。

　　在三维建模过程中，这类开关的建模需要重点关注卡扣的弹性变形量、翘板的摆动行程、插脚的位置度公差，因为这些尺寸直接影响开关的实际装配适配性，如果卡扣的过盈量设计过大，安装时会出现推入困难甚至卡扣断裂的问题，如果过盈量过小，安装后会出现开关松动、面板贴合不严的问题；翘板的摆动行程如果设计不合理，会出现触点无法完全闭合或者断开的情况，直接影响开关的电气性能；插脚的位置度如果偏差过大，在PCB焊接时会出现插脚无法对应焊盘孔的问题，直接导致零件无法装配。建模时还需要考虑开关基座的拔模角度，因为基座是注塑成型零件，合理的拔模角度能够保证注塑生产时顺利脱模，避免零件表面出现拉伤、顶白的缺陷，翘板与基座的配合面需要做限位结构设计，限制翘板的超程摆动，避免操作时用力过大导致内部结构损坏。

　　从设备选型的角度来看，选用这类开关时需要首先匹配实际回路的电压、电流参数，确保开关的触点容量满足回路负载要求，其次要确认安装面板的厚度是否在开关卡扣的适配范围内，避免出现安装不牢固的问题，同时还要根据接线方式选择对应插脚形式的产品，焊接式插脚适合PCB板直接安装的场景，插接式插脚适合导线直接连接的场景。这类迷你摇杆开关相比同电流等级的其他类型开关，占用的面板安装空间更小，操作更便捷，非常适合对安装空间有严格限制的小型设备使用，在消费电子、小型机电设备、测试治具、DIY电子制作领域都有非常广泛的应用。
