DB9串口连接器结构设计方案

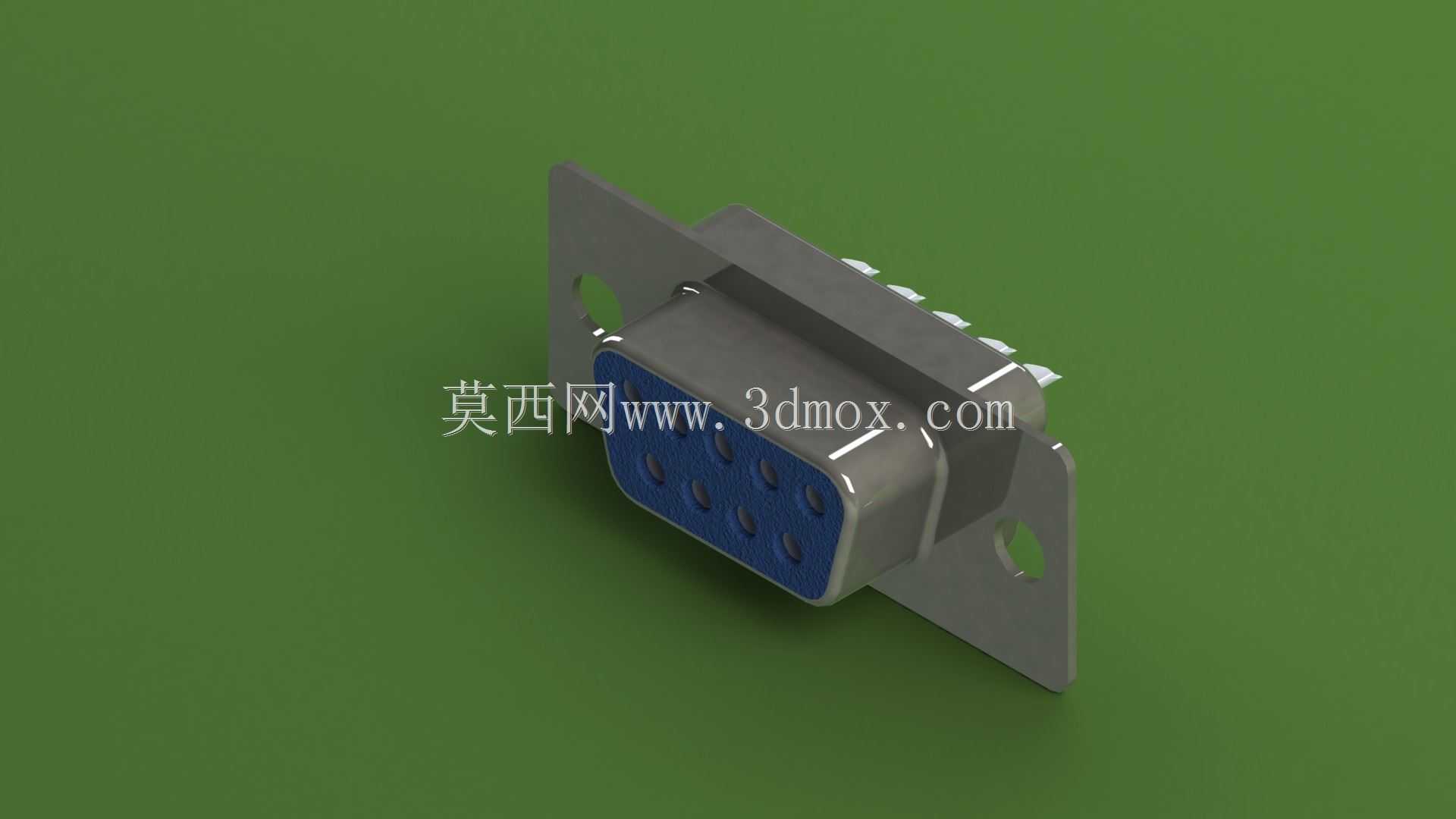

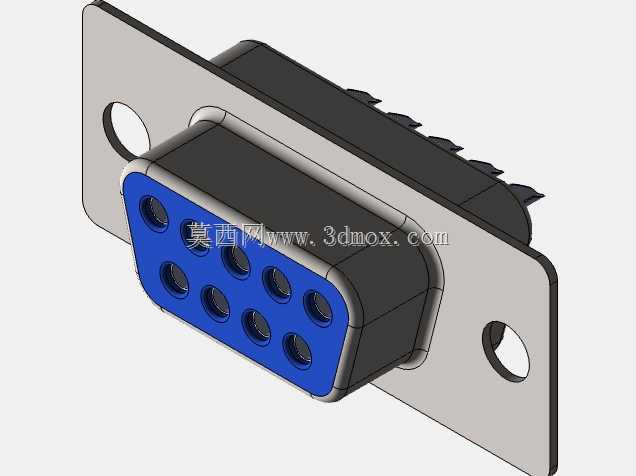

　　从实际使用场景来看，这类连接器主要用于RS232/RS485串行通讯链路的物理连接，在老式工控机、PLC编程口、工业传感器通讯端、医疗设备数据接口上都有大量应用，设计时首先要考虑的是插拔寿命，接触端子的固定端与塑壳的过盈配合量控制在0.05mm，既避免端子在多次插拔后出现退针问题，又不会因为过盈量过大导致塑壳装配时出现开裂。蓝色绝缘塑壳的外形轮廓做了微小的脱模斜度，外壁与金属屏蔽壳的内壁间隙控制在0.03mm，装配后屏蔽壳可以完全包裹塑壳的接地弹片，保证电磁屏蔽性能，避免通讯信号受到外界电磁干扰。在工业控制、通讯设备、测试仪器的板卡互连场景里，DB9型接口是沿用数十年的经典互连方案，很多刚接触结构设计的工程师容易忽略这类小接插件的安装细节，导致后期整机装配出现干涉、插拔力异常、屏蔽失效等问题。这款DB9连接器的三维结构完全参照实际量产的铆压式公头/母头通用安装尺寸搭建，金属安装法兰的两个固定孔中心距严格匹配标准面板开孔尺寸，法兰厚度控制在0.8mm，既保证面板安装时的结构强度，又不会因为法兰过厚导致固定螺丝拧入深度不足。

　　金属屏蔽壳尾部的焊杯位置做了让位槽，方便焊接线径0.3-0.5平方的通讯线缆，尾部的压线扣结构可以在焊接完成后弯折压紧线缆外皮，避免线缆拉扯时直接作用在焊盘位置导致焊点脱落。很多工程师在做整机面板开孔时，容易忽略连接器插合后的突出长度，这款连接器插合后从面板外侧到尾部焊杯的总长度控制在合理范围，不会因为突出过长导致设备内部走线空间被过度占用，同时法兰上的两个安装孔可以适配M2.5的面板固定螺丝，也可以根据需求搭配铆接螺母实现快速装配。

　　设计过程中特意还原了接触端子的排列角度，9个端子按照两排排布，上排4针下排5针的错位布局完全符合D-sub接口的标准定义，每个端子的接触端做了圆弧倒角，避免插合时刮伤对插端的接触镀层，镀层厚度按照常规量产要求建模时预留了0.01mm的镀层空间，保证三维模型导入整机装配时不会出现尺寸干涉。另外，金属法兰的两个安装耳做了轻微的折弯角度，安装到面板上时可以紧密贴合面板表面，不会出现缝隙导致屏蔽效能下降，法兰上的固定孔做了沉台设计，螺丝拧入后螺丝头不会突出法兰表面，避免和对插端的外壳产生干涉。

　　在实际选型过程中，结构工程师需要重点核对连接器的尾部出线方向，这款直式DB9连接器适合面板垂直出线的场景，如果设备内部走线空间受限，也可以参照这个基础模型修改为90度弯脚版本适配PCB板载安装需求。建模时所有的圆角、倒角都参照实际冲压、注塑工艺的要求设置，没有出现工艺无法实现的尖锐棱角，金属屏蔽壳的拼接缝位置预留了铆接扣的结构，完全还原量产零件的装配逻辑，导入三维装配环境后可以直接用于面板开孔校验、装配干涉检查、线缆折弯半径模拟，不需要再对模型做额外的工艺修正。
