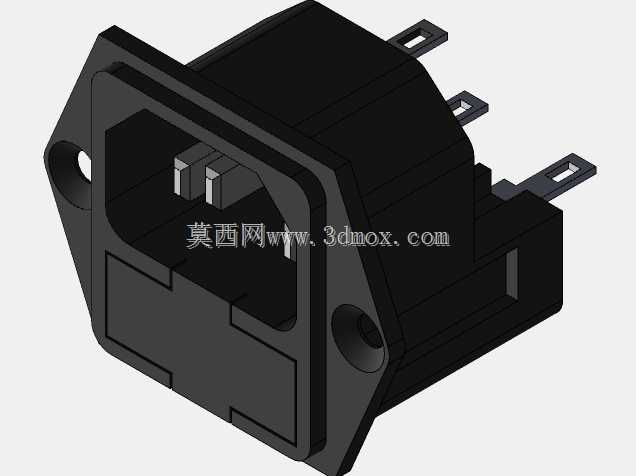

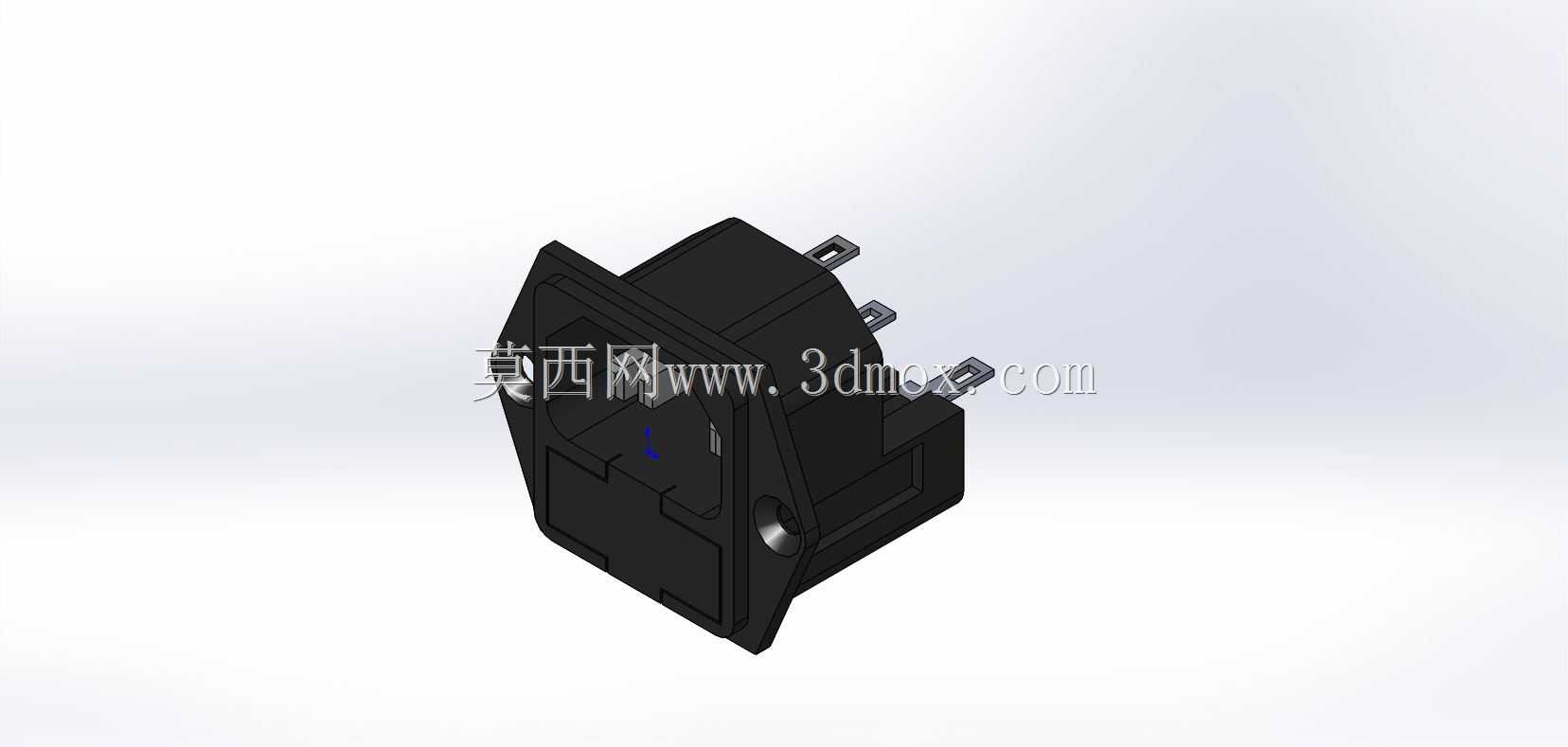

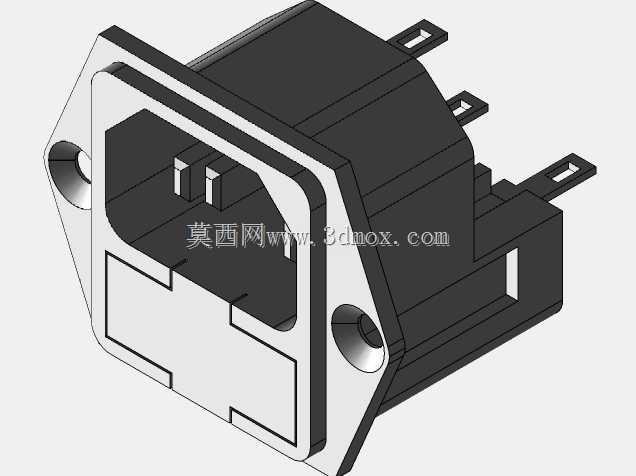

带双保险丝法兰安装式电源输入接插件

　　这款法兰安装式电源输入接插件，常被用于各类需要前置电源防护的电子电工设备供电输入端，比如桌面式工业控制终端、小型精密测试仪器、商用空调内置进气控制模块、小功率工控电源机箱等场景，作为设备市电接入的第一道物理接口，承担着外接电源导入、过流熔断防护的核心作用。从实际选型使用的角度看，这类集成双保险丝的接口，相比普通无防护的品字输入座，省去了外部单独加装保险丝座的布线工序，能直接在接口端完成零火线双路过流保护，当设备内部出现短路、过载故障时，对应回路的保险丝会快速熔断切断供电，避免故障范围扩大，也方便后期运维时直接在接口位置更换保险元件，不用拆解设备内部结构。

　　设计层面上，这款接插件采用法兰式安装结构，安装法兰边预留了两个对称的固定孔位，适配设备面板上的对应开孔，安装时从面板外侧将接口主体嵌入开孔，法兰边贴合面板外表面，通过两颗螺丝从外侧锁紧即可完成固定，相比卡扣式安装的输入座，法兰固定的结构抗拉扯能力更强，即使外接电源线被意外拖拽，也不会出现接口松动、脱落移位的问题，适合在有一定振动的工业设备场景使用。接口的插针端采用标准间距布局，适配常规品字电源线的插接尺寸，插针根部做了防错位挡边设计，能避免插头插反导致的接触不良问题。接插件主体采用阻燃工程塑料注塑成型，外壳壁厚均匀，能满足安规要求里的耐燃、绝缘性能要求，内部的保险丝仓做了独立的隔仓设计，两个保险丝分别对应零火线回路，仓盖采用卡扣式固定，更换保险时不需要借助工具就能撬开仓盖，操作便捷。

　　从安装边界尺寸来看，这款接插件的法兰边外形为带切角的方形结构，法兰边的对角安装孔距适配行业通用的面板开孔尺寸，接口嵌入面板的主体部分深度控制在常规机箱面板的适配范围内，不会占用过多设备内部的布线空间，插针伸出主体的长度刚好满足焊线或者接插端子的连接需求，不会因为插针过长导致内部布线干涉，也不会因为插针过短导致接线接触不可靠。在实际三维建模过程中，这类接插件的建模需要重点关注法兰安装孔的位置度、插针的相对间距、保险丝仓的内部空间尺寸，这些参数直接影响后期面板开孔、内部布线的匹配度，如果建模时尺寸偏差过大，会出现实物安装时孔位对不齐、插头插不到位、保险丝无法装入仓体的问题。另外，接口外侧的导向斜面也需要准确还原，这个斜面是引导电源线插头顺利插入的结构，建模时如果忽略斜面的角度，会导致装配干涉，插头无法完全插合。

　　在设备布线设计时，这类集成保险的电源输入座可以直接将内部供电线焊接在插针的接线端，不需要额外在供电回路中串接外置保险丝座，能简化内部走线的布局，减少线路节点，降低线路接触不良的故障概率。双保险丝的设计相比单保险丝只保护火线的方案，零火线双路断开的防护等级更高，即使出现外部市电零火线反接的情况，也能保证故障时回路被完全切断，符合部分高可靠性设备的安规设计要求。接插件外壳上的定位凸台结构，是和面板开孔配合的限位结构，安装时凸台卡入面板开孔的对应缺口，能避免接口在锁紧螺丝时出现转动移位，保证插针的朝向始终符合设计要求，不会因为接口转动导致内部接线被扯动。
