16MHz直插式无源晶体谐振器结构

　　在消费电子、工业控制板卡、通讯终端设备的时钟电路设计环节，直插式晶体振荡器是提供稳定基准频率的核心被动元件，本次建模还原的是常规两脚HC-49S封装的16MHz晶振结构，完全贴合实际量产元件的外形与安装尺寸，可直接用于PCB布局验证、整机结构装配干涉检查、板卡元件BOM可视化展示等场景。

　　从实际电路功能来看，这类晶振的核心作用是配合芯片内部的振荡电路，产生高度稳定的频率输出，为MCU、通讯模块、音频解码芯片等提供时钟基准，相比RC振荡电路，其频率精度更高、温漂更小，能够满足工业级设备长期运行的频率稳定性要求，广泛应用在电源管理模块、工控采集板、小型家电控制板、传统有线通讯终端等产品中，是板级电路里不可或缺的基础频率元件。

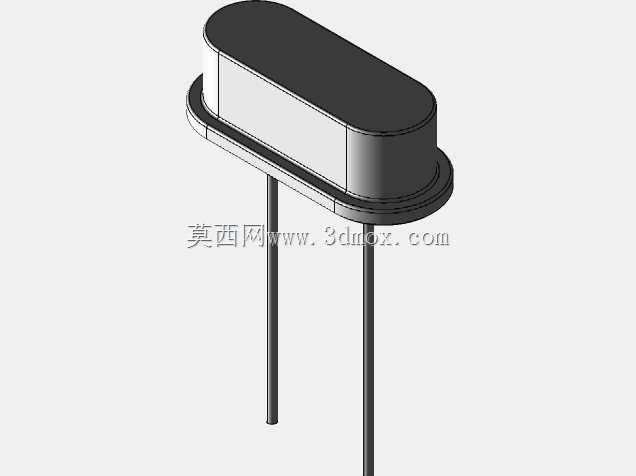

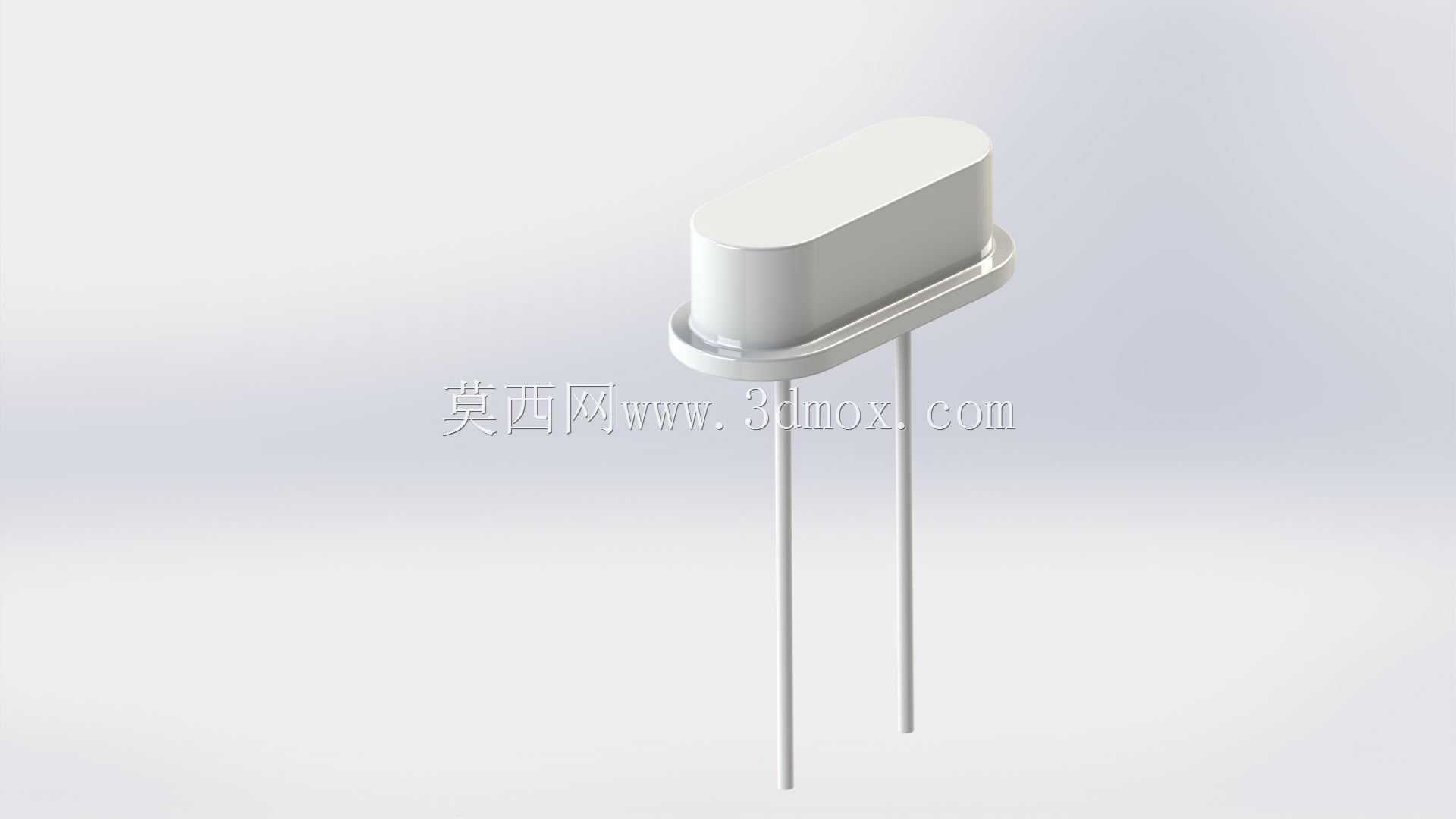

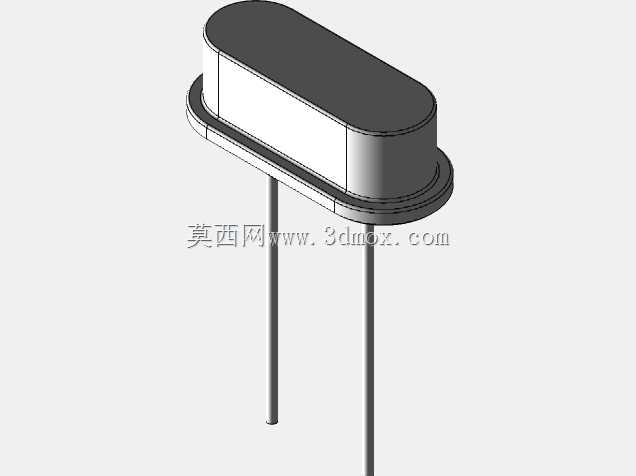

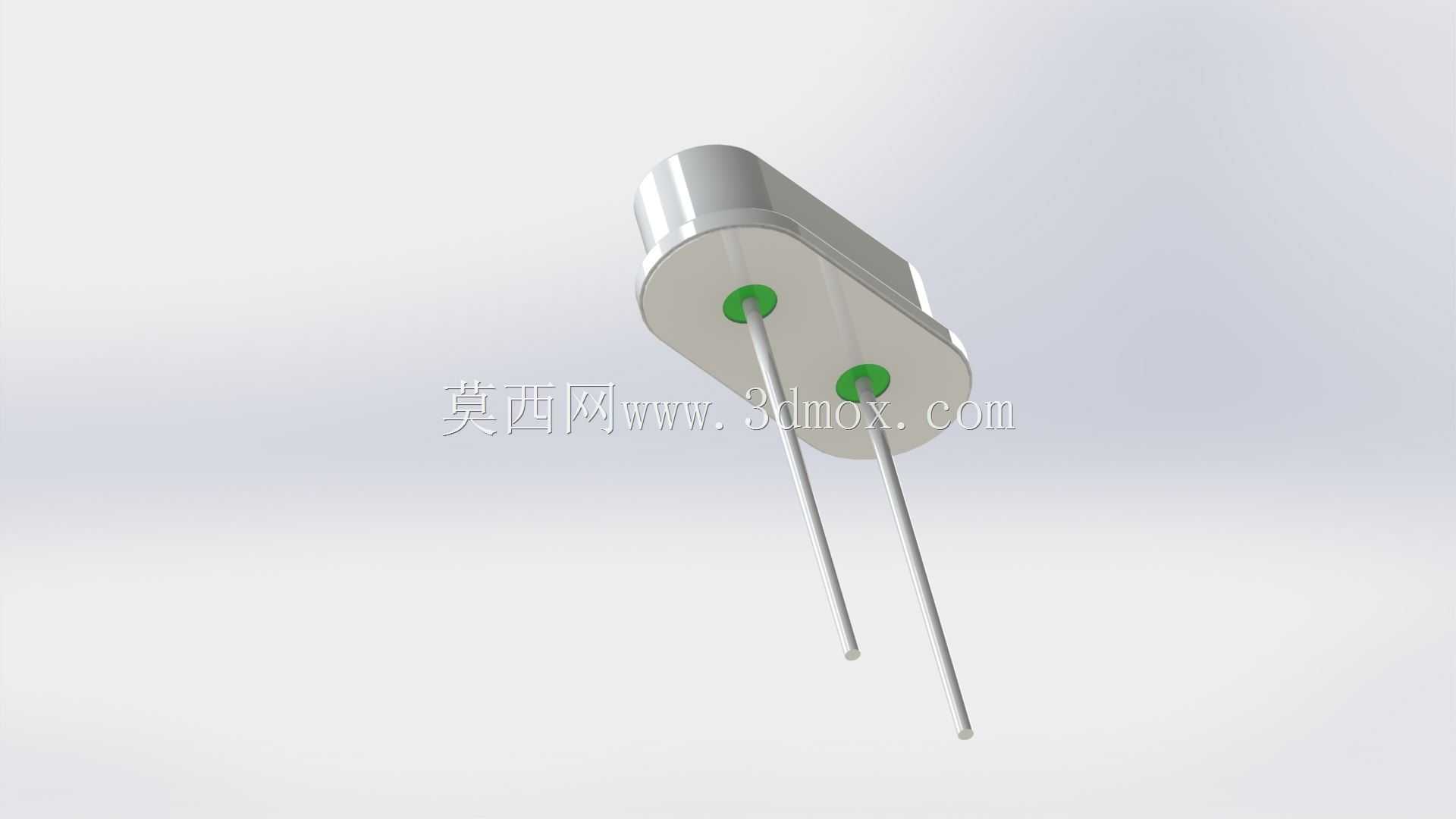

　　建模过程中优先还原了元件的实际装配边界：首先是主体封装部分，采用扁圆柱形的金属密封外壳，外壳边缘做了卷边收口处理，和底部的绝缘基座紧密压合，保证内部石英晶片的密封环境，避免外界水汽、杂质进入影响晶片振动特性；外壳的长度、宽度、高度尺寸完全参照量产HC-49S封装的标称公差建模，外壳表面做了哑光金属质感处理，还原真实元件的外观质感。底部的绝缘基座采用耐高温电木材质建模，基座上引出两根平行的直插引脚，引脚的直径、引脚中心间距严格按照通孔插装的标准尺寸设计，引脚伸出基座的长度预留了常规波峰焊的剪脚余量，能够匹配2.54mm标准网格的PCB通孔设计，在做PCB装配仿真时，可以直接验证引脚和焊盘的对位情况，检查元件和周边贴片元件、结构件的安全距离，避免实际生产中出现元件过高碰壳、引脚和周边走线短路的问题。

　　设计思路上完全遵循实物的逆向测绘逻辑，没有做多余的艺术化修改：首先拆解实物的结构层级，从最外层的金属外壳到内部的基座固定结构，再到引出引脚，每一部分的装配关系都和实物保持一致，金属外壳和基座的配合台阶、引脚和基座的注塑固定位置都做了细节还原，没有简化掉影响装配判断的结构特征。在做整机结构堆叠时，这类直插晶振的高度是需要重点关注的参数，建模时严格控制了元件总高度尺寸，能够帮助结构工程师在设计外壳内部筋位、固定柱的时候，提前预留足够的安全间隙，避免后期试产时出现元件顶壳的问题；同时引脚的长度和位置参数准确，也能帮助PCB工程师在布局时确认焊盘间距、通孔直径是否符合生产工艺要求，减少可制造性设计的问题。

　　从实际选型应用的角度，这个模型可以用于教学演示场景，直观展示直插晶振的外部结构，帮助电子入门学习者理解通孔插装元件的外形特征；也可以用于自动化插件设备的仿真调试，验证插件机的吸嘴、夹爪是否能够顺利抓取元件，完成引脚插装的动作；在做数字样机的板卡装配展示时，准确的元件模型能够让整个板卡的可视化效果更贴近真实产品，方便做方案评审、客户演示时的效果呈现。建模时没有对元件的内部晶片结构做冗余建模，只保留了外部装配需要用到的所有可见结构，既保证了模型的轻量化，又完全满足结构设计、装配验证的使用需求，不会因为模型过于复杂影响大型装配体的运行流畅度。
