MAX30102脉冲卡传感器结构设计

　　在医疗监测设备、电气探测系统以及环境频率控制装置的开发过程中，传感模块的结构适配性往往决定了整机的装配效率与运行稳定性，MAX30102脉冲卡传感器的结构设计，正是围绕多场景下的安装适配、信号采集稳定性需求展开。从实际应用场景来看，这类传感模块常被集成在便携式老年健康监测终端、工业电气信号探测装置、光学信号处理单元中，既要满足医疗场景下与佩戴结构的贴合安装要求，也要适配工业设备内部紧凑的电路板堆叠空间，因此结构设计阶段没有采用常规方形PCB的直边设计，而是针对不同安装位的避让需求做了边缘轮廓优化。

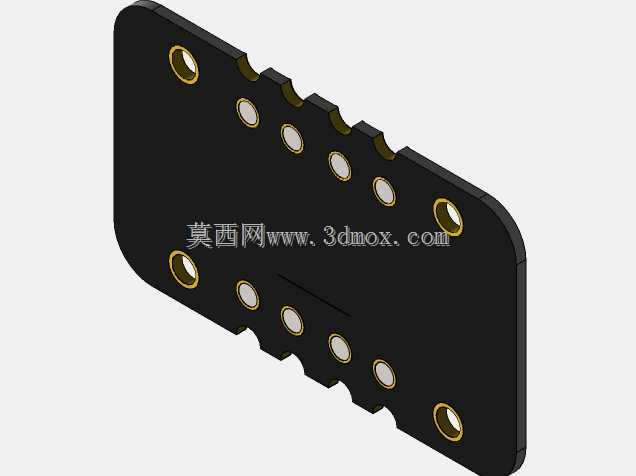

　　从外形与安装边界来看，模块主体采用圆角矩形的绝缘基材作为承载基底，边缘做了多段内凹的缺口处理，这些缺口并非装饰性结构，而是对应安装位周边的凸台、接线柱避让空间，避免装配时与周边结构件产生干涉。基底上分布的多组金属化安装孔分为两类，四个角位的大尺寸沉孔做了镀金包边处理，既可以通过M2规格的紧固件实现模块与安装基座的刚性固定，沉孔结构也能保证螺丝头部不突出模块表面，适配超薄设备的内部堆叠高度要求；中间区域均匀排布的小尺寸通孔为信号引脚过孔，孔位间距严格遵循常规传感电路的引脚排布规范，焊接时可以直接与底层主控板的焊盘对位，不需要额外做飞线转接。

　　设计思路上，整个模块的结构没有做多余的包覆外壳，而是直接将传感电路的承载基底作为结构主体，一方面是因为脉冲与频率信号采集对结构的信号遮挡非常敏感，无外壳设计可以减少光学、电磁信号的传输损耗，另一方面也能压缩模块整体厚度，实测整体厚度控制在2mm以内，能够嵌入到腕带、便携探测笔这类空间极度受限的终端产品中。基底表面的黑色阻焊层做了哑光处理，避免光学信号采集时出现表面反光干扰，提升信号采集的准确率。

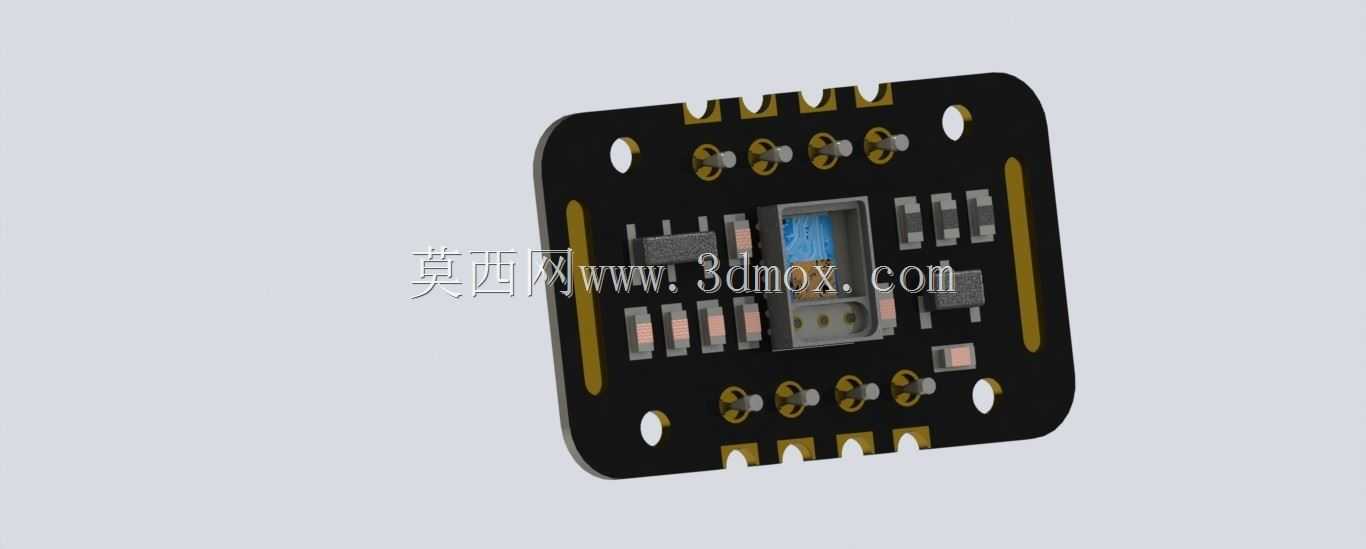

　　从功能特性来看，该模块集成了脉冲采集、频率监测的核心电路单元，结构上的孔位排布同时兼顾了安装固定与信号传输的双重需求，角位的固定孔在做电气连接时还可以作为接地引脚使用，减少额外接地焊盘的占用空间。在医疗健康监测场景中，这种薄型化的结构设计可以让传感面更贴近被测部位，减少信号传输距离带来的误差；在工业电气探测场景中，带沉孔的固定结构可以承受设备运行时的小幅振动，避免模块移位导致的信号采集偏差；在光学处理与环境频率控制电路中，边缘的缺口结构可以配合安装基座上的定位柱实现快速对位，装配时不需要额外做治具定位，提升产线装配效率。

　　实际选型应用时，需要注意模块的安装面平面度要求，固定螺丝的锁紧扭矩不能超过0.2N·m，避免基材变形导致内部电路的焊点脱落；模块的传感面一侧需要预留0.5mm的净空区域，不能有遮挡结构，否则会影响脉冲信号与光学信号的采集精度。针对老年健康监测设备的应用场景，结构设计时特意将固定孔做了大圆角包边处理，避免装配后孔位边缘的毛刺划伤佩戴者皮肤，同时基材选用符合医疗级接触标准的FR-4材质，长期接触皮肤不会产生刺激性反应。在工业设备内部安装时，模块的边缘缺口可以配合点胶工艺做辅助固定，在振动较强的使用场景下，除了螺丝固定外，在缺口位置点少量密封胶即可进一步提升连接可靠性，不需要额外设计压块结构，节省整机的内部空间与物料成本。
