六轴MEMS运动姿态检测传感器模块结构

　　在做小型四轴飞行器飞控板选型适配、穿戴式运动捕捉设备结构校核、工业设备振动监测点位布设的过程中，这类集成六轴检测单元的MEMS模块是绕不开的核心感知部件，很多刚接触嵌入式结构设计的工程师容易只关注芯片本身的参数，忽略模块本体的安装边界、引脚排布对整体结构堆叠的影响，最后打样回来才发现干涉问题，耽误项目进度。这个模块的核心功能是通过内部三轴加速度计捕捉线性运动的加速度变化，配合三轴陀螺仪检测绕三个轴向的角速度偏转，两个单元的数据通过内置的运动处理单元做融合输出，不需要主控芯片额外做大量的姿态解算运算，就能直接输出当前载体的俯仰、横滚、偏航角度信息，以及运动过程中的加速度、角速度原始数据，不管是做无人机的自稳控制、平衡小车的姿态保持，还是工业设备的异常振动监测、VR设备的动作捕捉，都能靠这个模块完成基础的运动数据采集。

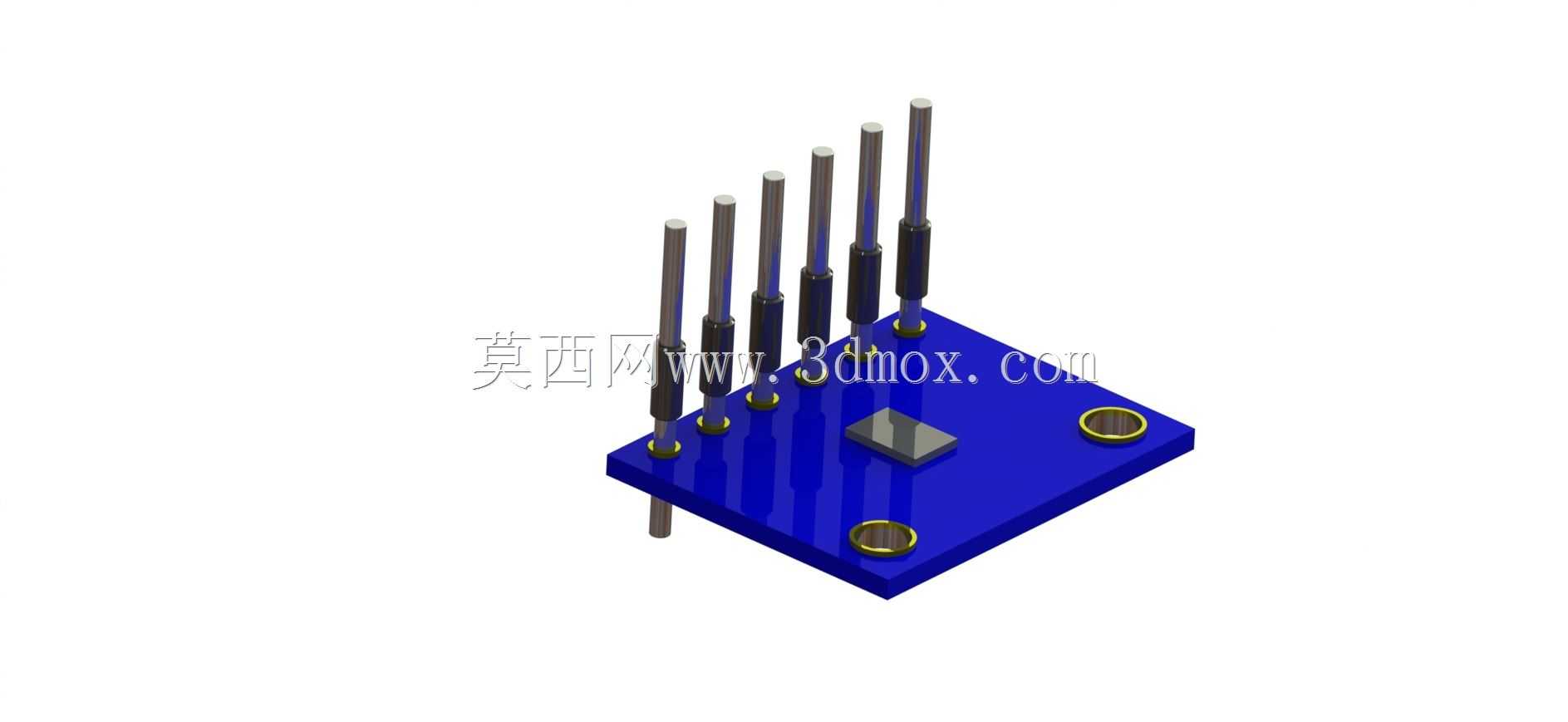

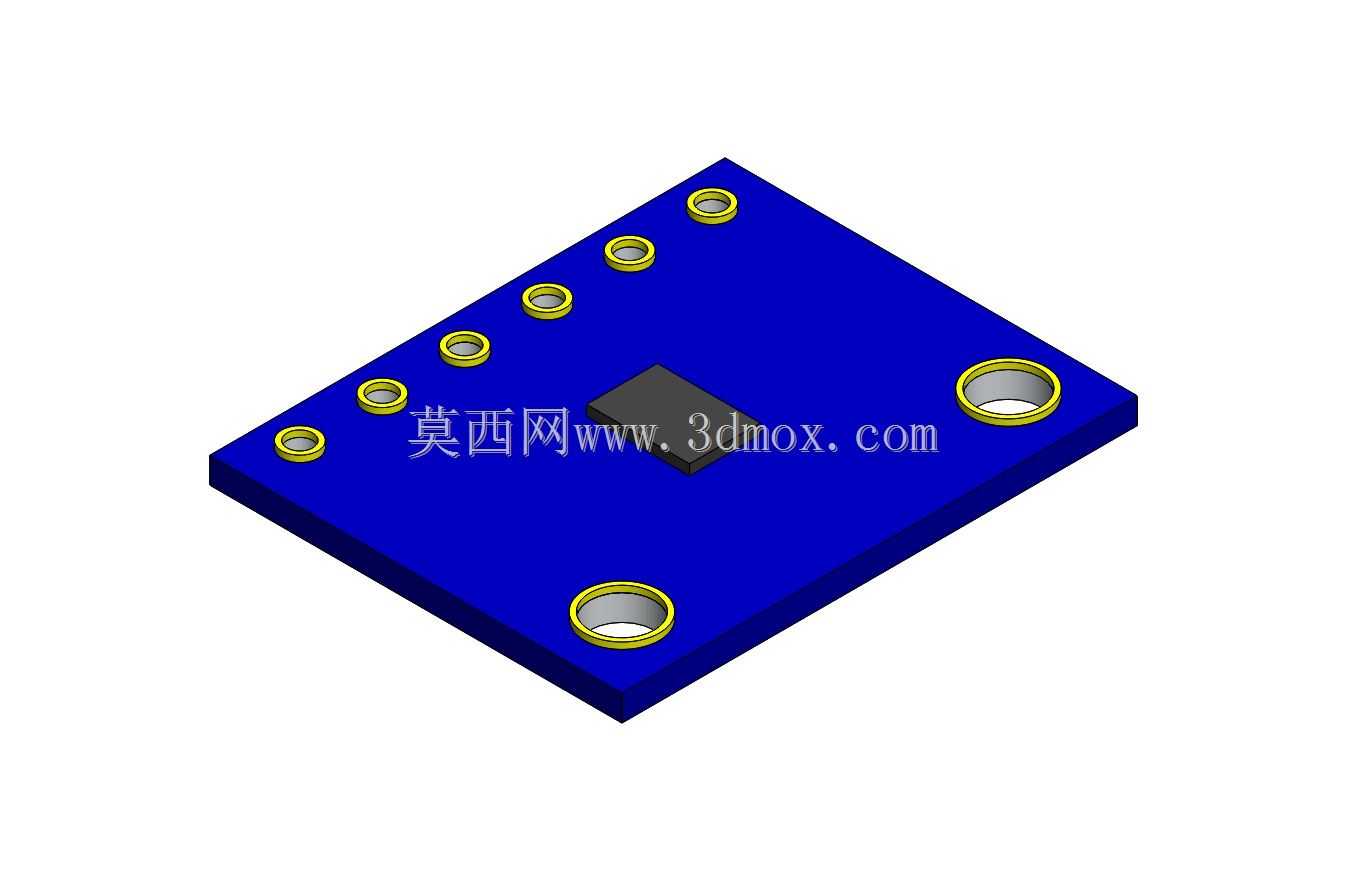

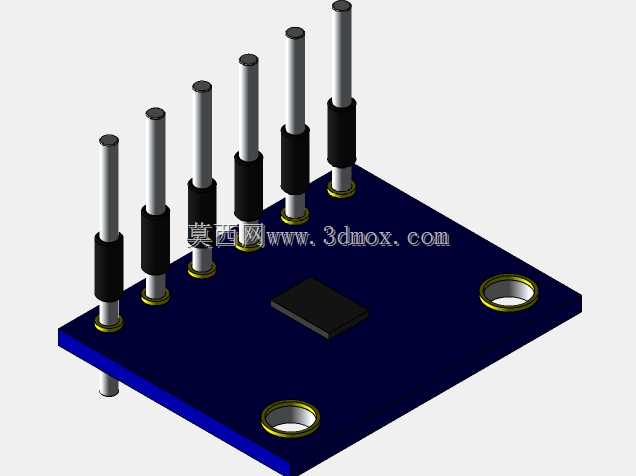

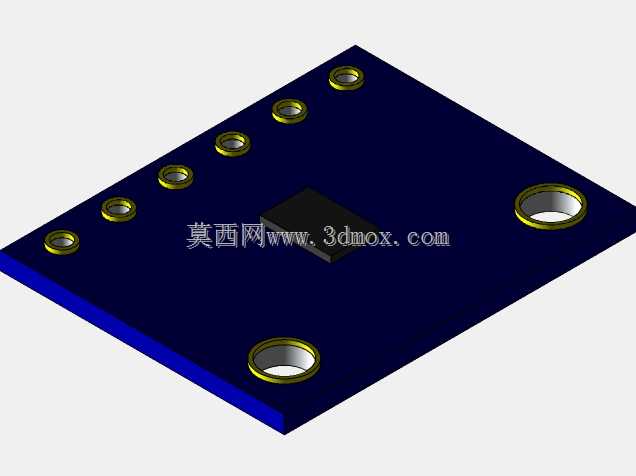

　　从结构设计的角度看，这个模块采用方形PCB作为承载基体，板体四个角位设置了金属化安装孔，孔位的位置和孔径是按照通用的M3铜柱安装标准设计的，安装孔周边做了露铜处理，既可以用铜柱配合螺丝做架空安装，给模块背面的元器件留出散热空间，也可以直接通过焊接排针的方式插在主控板的排母上做直连安装，两种安装方式的适配性都做了兼顾。板载的排针采用单排直插设计，引脚间距是标准的2.54mm通用间距，不管是用标准排母做插接，还是直接飞线连接到主控板的对应引脚，都不需要额外做转接板，引脚的排布顺序遵循了这类模块的通用定义，电源、地、I2C通讯引脚的位置和市面主流同类型模块兼容，做产品迭代替换的时候不需要重新改板。

　　板体上的核心检测芯片布置在PCB的几何中心位置，这个位置是模块安装后距离载体旋转中心最近的点位，能最大程度减少安装位置偏心带来的检测误差，芯片周边没有布置过高的元器件，避免遮挡或者结构干涉影响芯片的检测精度，排针的长度做了适配设计，直插安装后排针露出主控板背面的长度控制在合理范围，不会和设备外壳或者其他底层板卡产生干涉。实际选型应用的时候，要注意这个模块的安装方向，模块上的丝印标注了轴向的正方向，安装时要尽量让模块的检测轴向和设备的运动轴向保持平行，减少安装角度偏差带来的初始数据误差，如果安装空间受限必须倾斜安装，也要在固件里做对应的轴向补偿参数设置。

　　另外模块的安装固定要尽量做减震处理，不管是用铜柱安装还是直插安装，最好在安装接触面垫一层薄的减震泡棉，过滤掉设备本身电机运转带来的高频振动，避免振动噪声耦合到检测数据里，影响姿态解算的精度。在做整机结构堆叠的时候，要注意这个模块不要布置在强磁部件或者大电流走线的旁边，避免电磁干扰影响芯片的检测稳定性，模块上方不要布置金属遮挡件，虽然这个模块是惯性检测单元不需要光学窗口，但金属遮挡会影响模块的散热，长时间高频率采样工作的时候，芯片温升过高会带来数据的零偏漂移。很多工程师做结构设计的时候容易忽略这类感知模块的安装细节，把模块随便固定在机架的边角位置，最后调试的时候发现数据漂移严重，找了很久软件问题才发现是安装位置的振动和偏心带来的误差，反而拖慢了整体的开发进度。这个模块的结构设计充分考虑了嵌入式开发和小批量设备生产的通用性，不管是学生做课程设计、机器人竞赛的作品开发，还是工业级小型智能设备的批量生产，都能直接适配标准的安装结构，不需要额外做定制化的结构修改，能有效缩短结构设计的周期，减少不必要的开模或者打样成本。
