HC-SR04超声波传感器卡扣式ABS安装支架

　　在小型智能移动机器人、桌面级自动化检测工位、开源硬件创客项目的硬件搭建环节，HC-SR04超声波传感器的安装固定一直是容易被忽略但直接影响检测精度的细节。很多临时搭建的项目里，开发者习惯用热熔胶、扎带直接把传感器绑在设备机架上，不仅调整检测角度时需要反复撕扯固定件破坏机架表面涂层，长期使用后胶体老化还会出现传感器移位，导致测距数据出现系统性偏差，甚至出现探头朝向偏移后无法检测到预设方向障碍物的问题。这款卡扣式安装支架就是针对这类场景的痛点做的定向结构优化，整体采用ABS材质适配注塑成型工艺，量产一致性好，单件成本低，适合批量配套开源硬件套件或者小型智能设备使用。

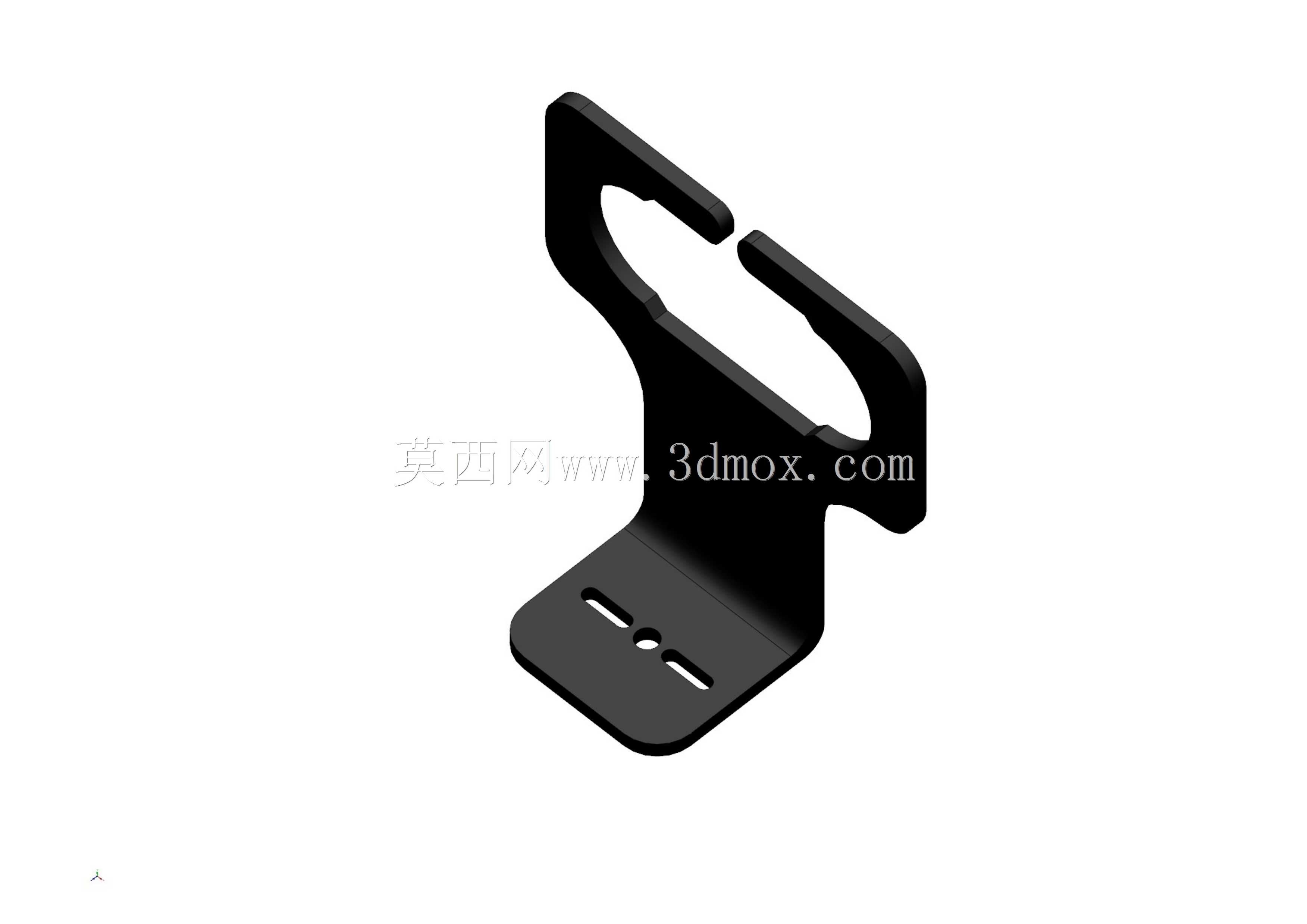

　　从结构设计逻辑来看，支架分为上下两个功能区段，上部的卡扣环抱结构是核心的传感器固定位，做了对称的开口弹性卡扣设计，卡扣的内轮廓完全贴合HC-SR04超声波模块的外壳圆弧过渡面，不需要额外螺丝锁紧，只需要将传感器从卡扣侧方顺着导向斜角推入，就能依靠ABS材质本身的弹性形变抱紧传感器外壳，卡扣的内侧做了0.2mm的微凸止退筋，推入后能卡在传感器外壳的拼接缝位置，避免设备运行过程中振动导致传感器滑脱，同时这种无螺丝固定的方式，后期更换传感器或者调整探头俯仰角度时，只需要稍用力掰开卡扣就能取下模块，不需要拆解整个安装座，维护效率比螺丝固定的支架高很多。下部的安装底板是和设备机架连接的承载结构，底板上开了两个对称的长条形安装孔，孔位的间距适配市面上主流的小型铝型材机架、开源机器人控制板的标准安装孔距，长圆孔的设计预留了±3mm的位置调整余量，安装时不需要反复对齐孔位，即使机架上的预装孔存在小范围的加工误差，也能顺利穿入螺丝完成固定，同时长圆孔也支持小范围调整支架的前后位置，方便根据设备的整体布局微调传感器的探出距离，避免探头被设备外壳遮挡产生检测盲区。

　　从安装边界尺寸来看，支架整体的垂直高度控制在45mm以内，上部卡扣的环抱内径刚好匹配HC-SR04模块32mm的标准宽度，卡扣的开口宽度做了1.5mm的弹性余量，既能适配不同厂家生产的HC-SR04模块外壳的尺寸公差，也不会因为余量过大导致传感器固定后出现晃动。下部安装底板的宽度为28mm，两个安装长孔的中心距为22mm，适配M3规格的安装螺丝，不管是固定在铝型材的端面上、3D打印的设备外壳上，还是亚克力材质的机架层板上，都有足够的接触面积，不会因为固定面压强过大压坏亚克力或者3D打印件的表面。支架的弯折过渡区做了R3的圆角过渡，一方面是避免注塑成型时出现应力集中导致支架断裂，另一方面也能减少安装时尖锐边角划伤操作人员或者导线绝缘层的风险。

　　在实际应用场景中，这款支架除了适配常规的智能小车避障场景，还可以用在桌面级物料分拣设备的料位检测工位，固定在料仓侧壁检测仓内物料的堆叠高度，也可以安装在小型安防云台设备上作为人体接近检测的传感器固定座。相比于市面上常见的平板式螺丝固定支架，这种卡扣式设计不需要在传感器电路板上额外打孔，不会破坏传感器的原有电路结构，对于批量组装的生产线来说，组装时只需要按压就能完成传感器和支架的装配，单工位的组装时间能缩短60%以上，而且ABS材质的抗振性能好，即使设备在移动过程中产生持续振动，传感器的检测角度也不会发生偏移，能保证测距数据的稳定性。设计时也特意规避了多余的结构冗余，整个支架没有多余的装饰性结构，所有的结构特征都服务于安装固定的核心功能，注塑成型时不需要复杂的抽芯结构，模具结构简单，量产时的废品率能控制在很低的水平，适合作为传感器的配套标准件批量生产。
