手动台式T恤帽印花热压烫印设备结构

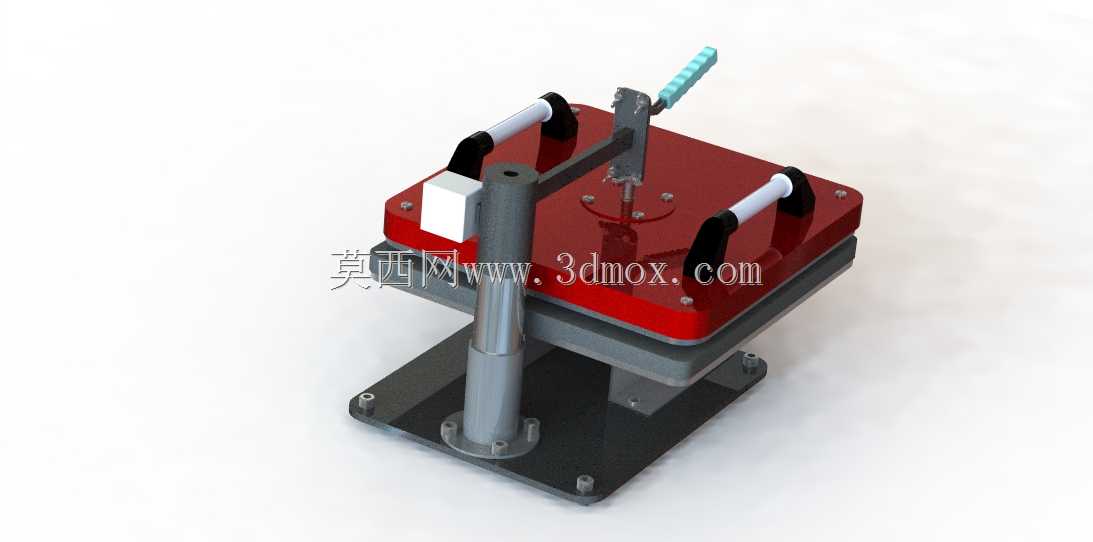

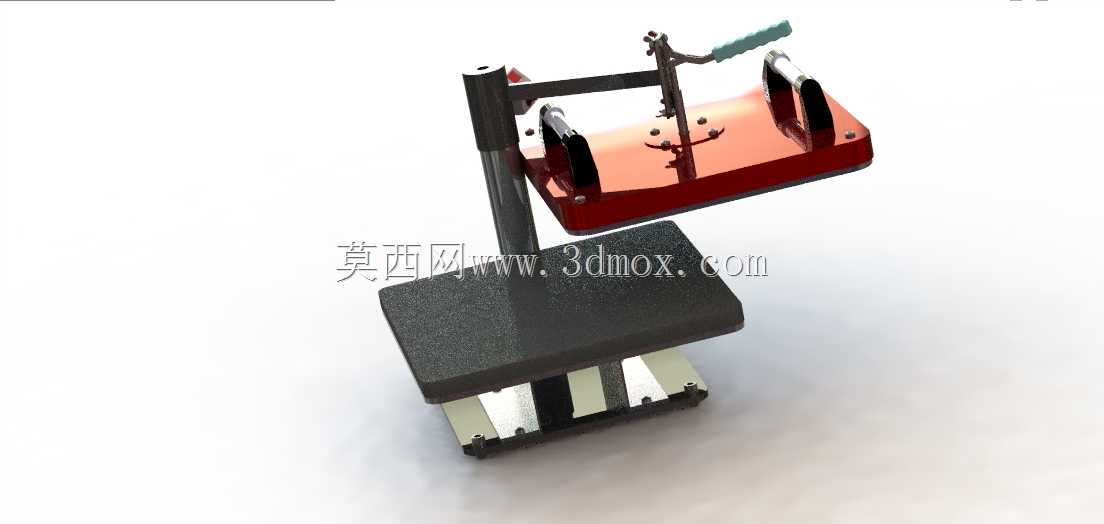

　　这款手动台式热压烫印设备，主要面向小批量服饰加工、个性定制工坊的日常生产场景，可完成T恤、棒球帽、帆布袋等平面织物的热转印印花、烫画、烫钻、热固油墨固化等工序，相比大型全自动烫印设备，它的占地尺寸更小，操作门槛更低，不需要配套气源与复杂电控系统，适合个体经营户、文创工作室、校园创业项目这类产能需求不高但对设备灵活性要求高的使用场景。从结构设计来看，设备采用上下双层加热平台的布局，下层底座为固定式安装结构，通过四个角的可调支撑脚实现水平调节，保证压合过程中上下板面的平行度，避免出现局部压力不足导致的印花转印不全、粘接力不够的问题；上层加热板通过垂直导柱实现升降导向，导柱与衬套的配合间隙控制在0.02mm以内，保证下压过程无偏摆，压合面受力均匀。

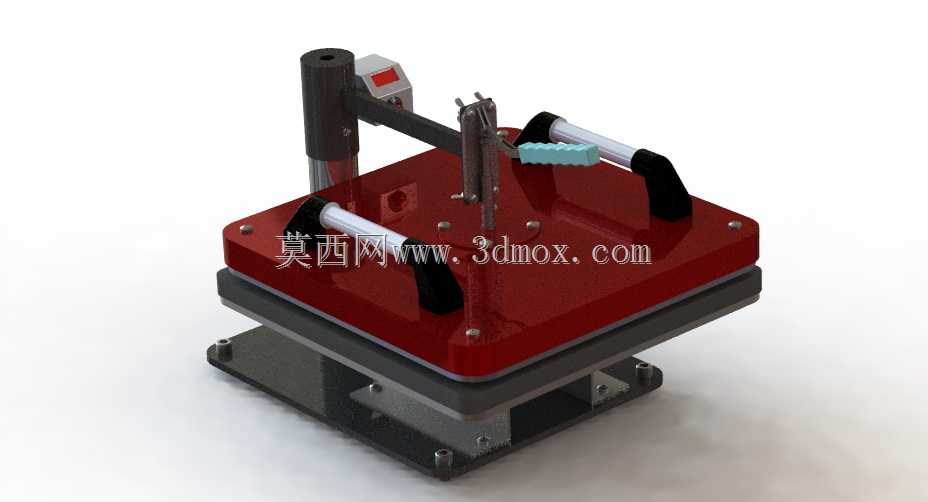

　　操作端采用双侧防滑手柄设计，操作人员可根据工位布局选择左手或右手施力，手柄外层包裹防滑隔热套，避免长时间操作打滑，同时隔绝加热板传导的热量，防止操作烫伤。设备的加热控制模块集成在立柱侧方的控制盒内，带有数显温度调节窗口，可根据不同转印材料的特性设置0-250℃区间的加热温度，温控精度控制在±5℃以内，满足普通烫画纸、刻字膜、升华转印等不同工艺的温度要求。设备的压合施力结构采用偏心轮锁紧机构，下压手柄到位后可自动锁止保压，不需要操作人员持续施加下压力，保压时长可由操作人员根据工艺要求手动控制，到达设定时长后扳动手柄即可解锁抬起加热板，相比弹簧复位结构，偏心锁止的压力输出更稳定，不会因为弹簧疲劳导致压力衰减。

　　从安装边界来看，设备整体的底座安装尺寸控制在400mm500mm范围内，工作台面高度为300mm，放置在普通1.2m宽的工作台上即可完成安装，不需要额外做地基固定，设备总重量控制在25kg以内，单人即可完成搬运移位，适合经常调整工位布局的小型加工场所。加热板的有效工作幅面为380mm380mm，可覆盖绝大多数成人T恤的前胸、后背印花区域，也可完成常规尺寸棒球帽的帽面烫印，针对小尺寸工件加工时，可在台面上加装定位治具，提升重复加工的对位效率。设备的电气部分采用220V民用供电设计，不需要配套工业三相电源，接入普通墙面插座即可使用，供电线路内置过热保护熔断器，当加热模块出现温控失效、温度超限时会自动切断电源，避免引发火灾安全隐患。

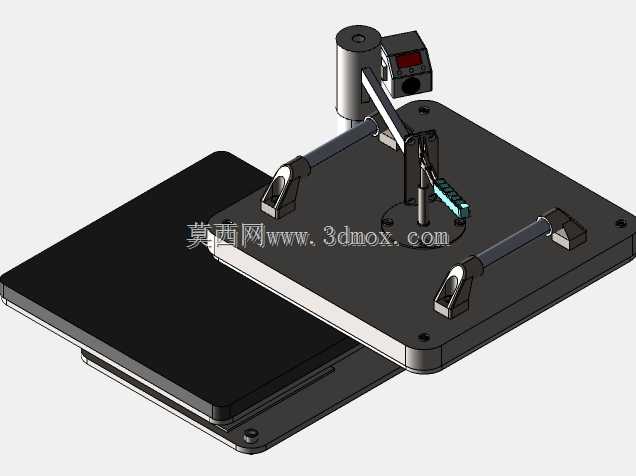

　　在结构建模过程中，所有钣金件的折弯圆角、焊接处的焊道结构、标准件的安装孔位都按照实际加工公差做了还原，导柱、手柄、偏心轴这类运动部件都做了装配间隙的模拟，可直接用于设备的样机加工参考，也可作为同类小型压合设备的结构设计参考模板，帮助设计人员快速完成同类型设备的结构改型，缩短研发周期。针对日常使用的维护需求，设备的导柱衬套位置预留了注油孔，可定期加注润滑脂降低运动磨损，加热板的接线端子采用快插式设计，后期更换加热管、热电偶时不需要拆解整体机身，降低维护难度。台面的隔热层采用耐高温硅橡胶板铺设，既可以保证压合时的缓冲效果，避免硬质板面压坏织物纤维，也可以起到隔热作用，减少热量向下层底座传导，降低设备的无用能耗。
