立式框架结构液压压球成型设备结构

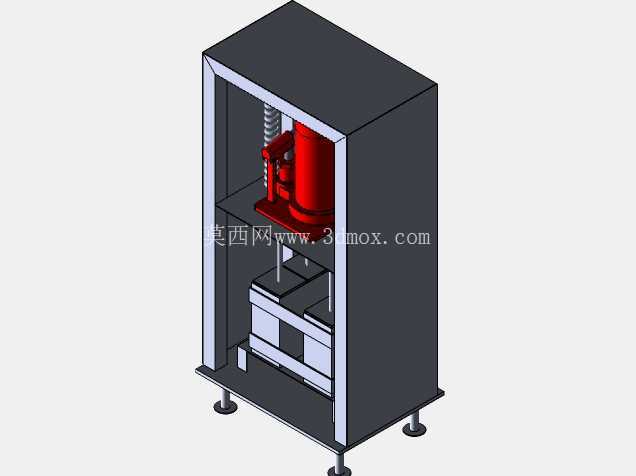

　　该立式压制成型设备采用封闭框架式承载结构设计，整体为立式落地安装布局，四根竖向支撑型材配合上下两层安装板构成高刚性承载主体，底部配置可调式支撑脚杯，可适配车间存在一定平面度误差的硬化安装地面，安装时无需额外预埋地脚螺栓，仅需调整脚杯高度即可保证设备整体水平度，单台设备安装占地宽度约800mm、深度约700mm，整体高度约1600mm，可直接布置于常规生产车间的流水线旁或独立工位区域，无需占用过大的生产场地空间。

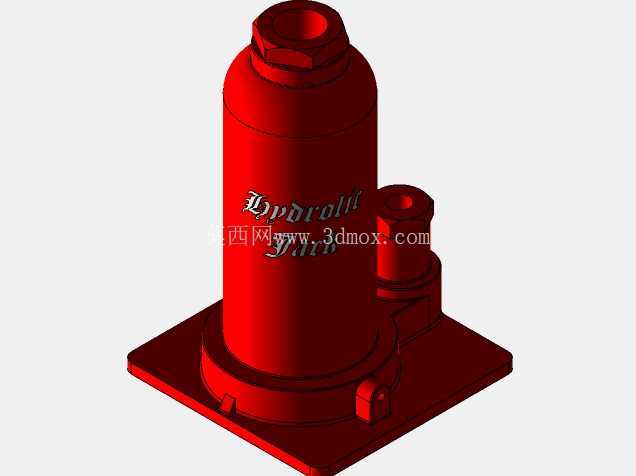

　　设备核心执行单元采用立式液压驱动方案，主油缸垂直固定于上层安装板中心位置，油缸活塞杆端连接压合模具，配合下层安装板上的定位工装，可实现对送入工位的松散物料的垂直压合动作，将粉状、颗粒状松散物料压制成具备固定形状与一定密度的球块状成品，可广泛应用于冶金行业矿粉压制成球、固废处理行业废渣压块减容、纸品加工行业浸纸废料压缩打包等生产场景，也可适配小型五金零件的压装、整形工序，通过更换不同型腔的压合模具即可适配不同规格的成品加工需求。

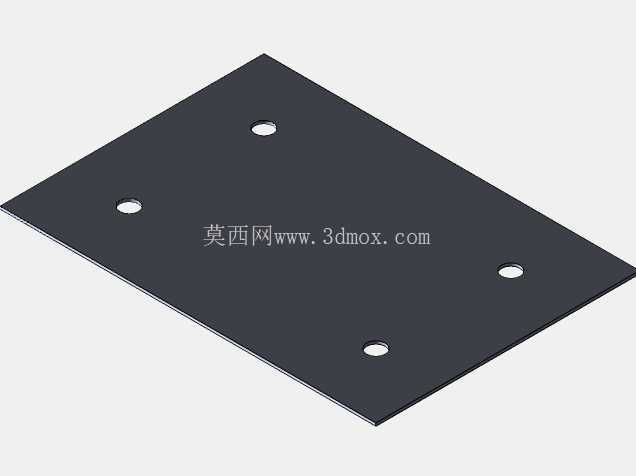

　　在结构设计层面，该设备将液压动力单元、导向组件全部集成于框架内部，油缸两侧配置线性导向轴与直线轴承构成的导向副，可抵消压合过程中产生的侧向偏载力，避免活塞杆承受径向弯矩导致密封件过早磨损，有效延长液压元件的使用寿命；框架后侧预留了液压管路排布与电气元件安装的空间，所有动力线缆、液压油管均可沿框架型材内部的走线槽排布，避免外露管线被生产过程中的物料剐蹭、磕碰，提升设备运行的安全性与外观整洁度。下层工装区域预留了标准的模具安装螺孔与定位销孔，更换模具时仅需拧动固定螺栓、拔出定位销即可完成工装切换，无需对设备主体结构进行拆解，可大幅缩短多品种生产时的换型调试时间。

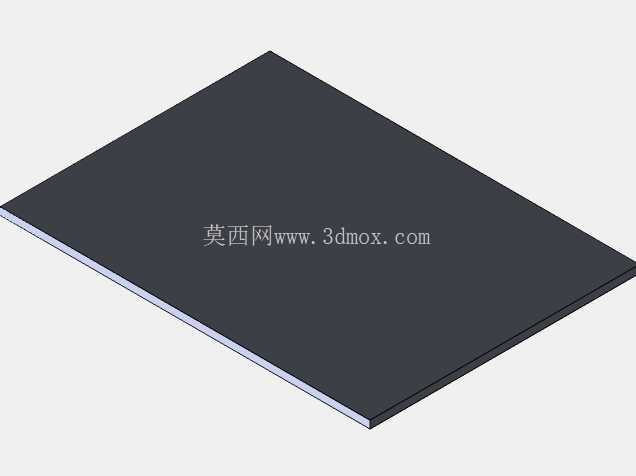

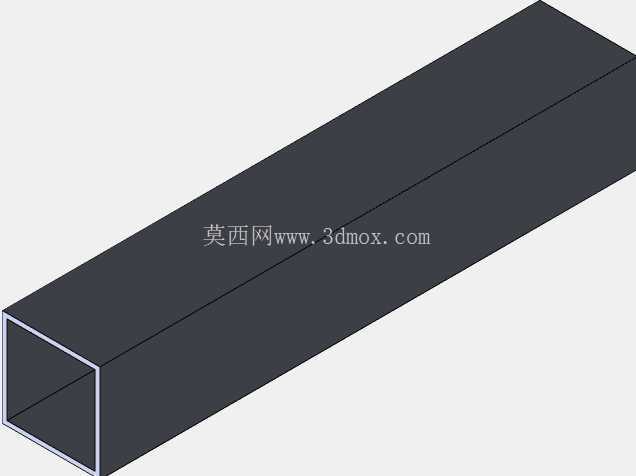

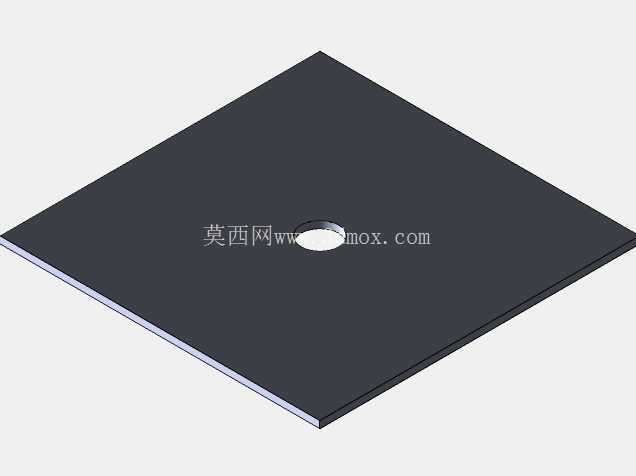

　　设备的操作工位设置于框架正面开口处，开口高度适配操作人员站立作业的操作高度，无需额外配置登高作业平台，操作人员可直接将待压合的物料模具送入工位，压合完成后直接取出成品，作业动线流畅无阻碍。在受力结构设计上，框架的上下安装板采用加厚钢板加工而成，竖向支撑采用矩形空心型钢焊接后整体去应力处理，可承受最大10吨的压合反力而不会出现明显的结构形变，保证长期满负荷运行时的压合精度稳定；压合行程通过安装在导向轴上的位置检测元件进行控制，可根据不同物料的压合需求调整下压行程与保压时间，避免过压导致模具损坏或者压力不足导致成品密度不达标的问题。设备底部的脚杯采用橡胶减震垫与金属调节螺杆组合结构，既可以调节安装水平度，也可以吸收压合动作瞬间产生的冲击震动，避免震动传递到车间地面影响周边精密加工设备的运行精度。整体结构没有冗余的装饰性设计，所有外部钣金护板均采用快拆式螺丝固定，日常维护时可快速拆卸护板，对内部的液压元件、导向组件进行润滑、检修与更换，降低设备的日常维护难度与停机维护时间。
