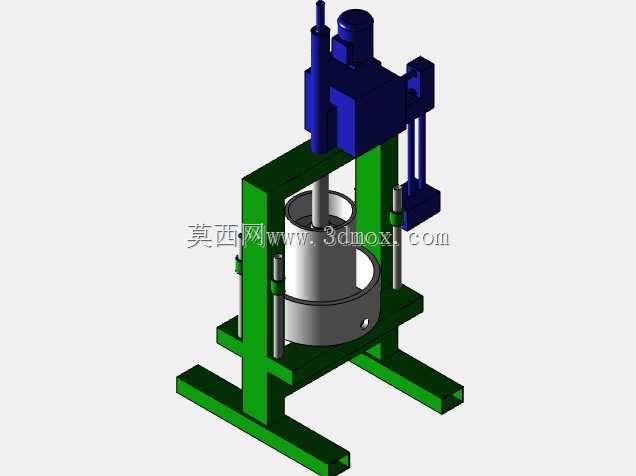

立式框架结构液压压榨设备三维结构

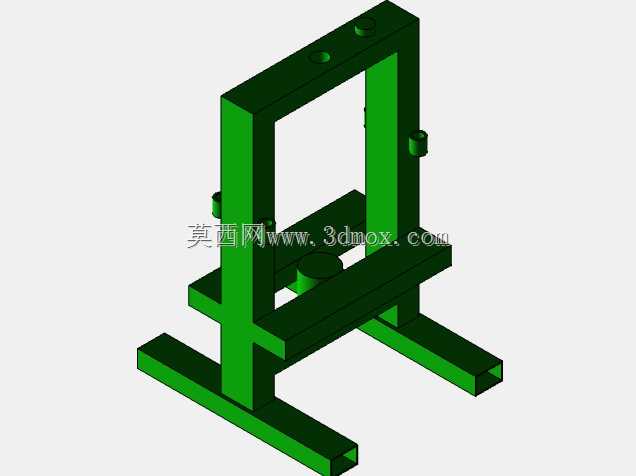

　　这套立式液压压榨结构，主要面向小型加工场景的固液分离、坯料压制成型作业，常见于农产品加工、小型五金件压装、废旧物料压缩减容等工况，区别于大型四柱液压机的大吨位重载设计，该结构更侧重小空间部署、操作便捷性的平衡，适配单机作业、小批量生产的车间布局需求。从结构设计逻辑来看，整体采用开式C型加双侧导向柱的组合框架，底部为双支脚落地式安装结构，安装时无需预埋大型地基，仅需通过膨胀螺栓将底部支脚固定在硬化混凝土地面即可，整体占地宽度控制在1.2米以内，纵深尺寸约0.8米，设备总高度约1.8米，对车间层高要求低，常规2.5米层高的小型加工车间即可完成部署，设备操作面预留0.6米的操作空间即可满足上下料、日常维护的空间需求。

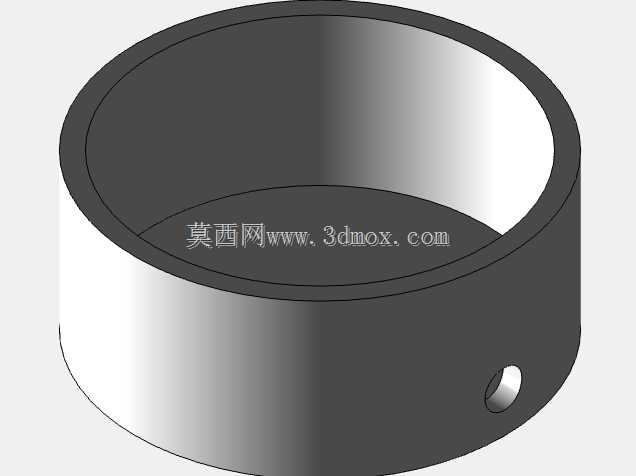

　　设备上部集成液压动力单元，将液压泵、控制阀组、储油腔体集成在机架顶部的安装平台上，省去了外接液压站的管路铺设成本，动力单元输出端连接垂直布置的压合柱塞，柱塞两侧配套两根镀铬导向光轴，配合直线轴承实现压头的垂直往复运动，可有效避免压合作业过程中柱塞受偏载出现的卡滞、磨损问题，压头下方配套圆筒形盛料腔体，腔体侧壁预留排液通孔，在进行果蔬、油料等物料压榨作业时，挤出的液体可通过侧壁通孔导流至外部收集槽，腔体采用快拆式定位结构，可根据加工物料的不同快速更换不同容积、不同孔径的盛料部件，适配不同的加工需求。

　　机架侧面设置手动操作阀组安装位，作业人员可站在设备侧方通过操作手柄控制压头的升降、保压、泄压动作，压合行程设置上下限位机械挡块，可根据物料高度调整压头下行的极限位置，避免过度压合损坏设备结构，同时在液压回路中设置过载溢流阀，当压合压力超过设定阈值时自动泄压，保障设备作业过程中的结构安全。从结构建模的细节来看，所有框架连接位置均采用螺栓连接的装配设计，未采用焊接一体式结构，方便后续部件损坏后的更换维护，导向柱与上下横梁的配合位置设置铜套耐磨衬套，长期使用出现磨损后仅需更换衬套即可恢复导向精度，无需更换整体横梁部件，压头与柱塞的连接采用法兰盘螺栓固定，可根据压合作业的需求更换不同端面形状的压头，适配平压、环压等不同的压合工艺。

　　该结构的压合作业行程约400毫米，额定压合吨位在5吨左右，可满足大部分小型加工场景的压合作业需求，相比手动压力机，液压驱动的结构大幅降低了作业人员的劳动强度，相比大型液压设备，其采购、部署、维护成本更低，更适合小型加工商户、作坊式生产场景使用。建模过程中对液压管路的走线做了结构化布置，所有管路均沿机架立柱内侧布置，避免外露管路被物料磕碰损坏，同时预留了管路维护的操作空间，日常检查管路密封情况时无需拆解大量结构件即可完成作业，设备底部支脚设置可调式地脚螺栓，可在地面不平整的安装场景下调整设备水平度，保障压合作业时压头的垂直精度，避免偏载导致的柱塞密封件过早磨损。盛料腔体的底部设置可拆卸的滤板，滤板孔径可根据加工物料的颗粒度选择，压榨完成后可将滤板连同压制成型的物料饼一同取出，清理作业更加便捷，腔体与机架的定位采用卡槽式结构，安装时仅需将腔体卡入机架底部的定位槽即可完成定位，无需额外螺栓固定，上下料作业时可快速取下腔体完成物料装填、成品取出的操作，大幅提升小批量作业的加工效率。
