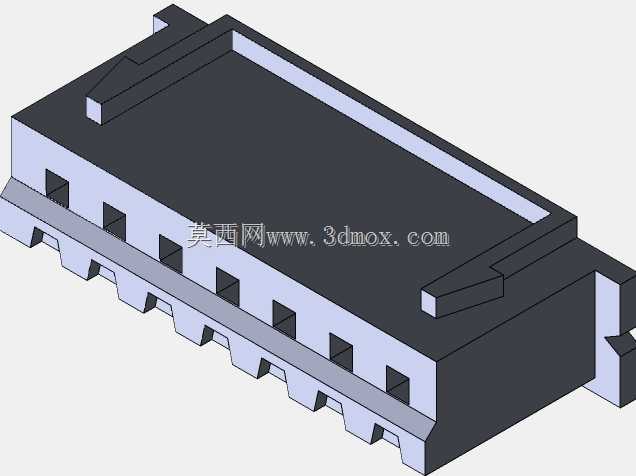

JST XH 7针2.5mm间距卧式接插件

　　在消费电子、工业控制板卡、小型电源模块的板级互连场景里，板装卧式针座是最常见的低压信号、小功率电源互连载体，这款7pin规格的XH系列接插件，引脚中心间距严格控制在2.5mm，刚好适配行业内通用的XH系列胶壳与端子压接件，是板对板、板对外引线连接中用量极大的标准互连件。

　　从实际选型使用的角度看，这类针座大多采用波峰焊工艺固定在PCB板面，卧式贴板的结构设计能最大限度降低接插件整体的垂直安装高度，对于内部空间局促的小型电源适配器、嵌入式控制模块、传感器信号采集板来说，这种低剖面的安装特性能有效压缩设备内部的垂直空间占用，避免接插件与外壳、上层板卡产生结构干涉。针座本体的塑壳采用耐高温的工程塑料注塑成型，能够耐受波峰焊过程中的短时高温冲击，不会出现塑壳变形、引脚移位的焊接缺陷，塑壳两侧设计的带导向斜面的锁扣结构，能在配套胶壳插入时提供明确的到位反馈，同时通过卡扣咬合防止设备运输、运行过程中受振动影响出现接插件松脱、接触不良的问题，这一点在车载附属电子、工业现场振动环境下的设备互连中尤为重要，能大幅降低因接插件松脱导致的设备故障概率。

　　在建模设计过程中，首先要严格对齐公制2.5mm的引脚间距公差，每一个焊针的中心位置偏差需要控制在0.05mm以内，否则会出现SMT或者波峰焊时引脚与PCB焊盘对位偏移，导致虚焊、连焊的生产问题。焊针本身采用黄铜基材镀锡处理，建模时需要还原焊针伸出塑壳底部的长度与弯折角度，保证焊针插入PCB焊盘后露出的长度符合波峰焊的工艺要求，既不能过长导致焊锡爬升过高影响相邻引脚绝缘，也不能过短导致焊接结合力不足。塑壳的引脚插孔内部需要做微小的导向倒角，方便配套端子插入时的对位，避免端子插装过程中出现针脚弯折、塑壳开裂的装配问题。

　　从安装边界尺寸来看，这款7针卧式针座的本体长度随引脚数量适配，整体宽度控制在5mm左右，塑壳顶部距离PCB板面的高度不足7mm，安装时需要在PCB上预留对应长度的焊盘区域，同时在接插件插入口的前方预留至少10mm的操作空间，方便工人手工插装线束，也能给后续的检修、线束更换留出足够的操作余量。塑壳两侧的锁扣凸起需要在建模时还原其拔模斜度，这部分结构不仅承担锁止功能，也能在胶壳插反时起到防呆作用——反向插入时锁扣无法对位卡合，能从结构上避免线束接反导致的电路短路、信号反接问题。

　　在实际电路应用中，这类2.5mm间距的接插件额定载流能力通常在3A每针左右，足够覆盖小功率电源的供电传输、传感器信号的互连需求，相邻引脚之间的绝缘电阻满足低压电子设备的安规要求，不会出现相邻引脚间的爬电距离不足导致的打火、漏电问题。很多开关电源、小型变压器的输出引线连接都会选用这个系列的接插件，相比直接焊线的连接方式，采用这类针座加胶壳的互连方案，能大幅提升生产装配的效率，也方便后续的设备维护、模块更换，不需要反复在PCB上拆焊导线，减少对PCB焊盘的热损伤。

　　建模过程中还需要注意还原塑壳表面的细微结构，比如塑壳顶部的防呆凸台、引脚之间的隔离筋，这些细节结构虽然不影响整体的尺寸匹配，但在实际做装配干涉检查时，如果忽略这些结构，很容易出现设计的外壳与接插件本体干涉、相邻线束之间绝缘距离不足的问题。焊针与塑壳结合的位置需要做密封台阶的还原，模拟实际生产中塑壳与焊针的注塑包胶结构，保证模型在做整机装配仿真时，能够真实反映接插件的实际外形轮廓，给结构设计人员提供准确的空间参考。
