Adafruit AD8495热电偶放大器接线板结构设计

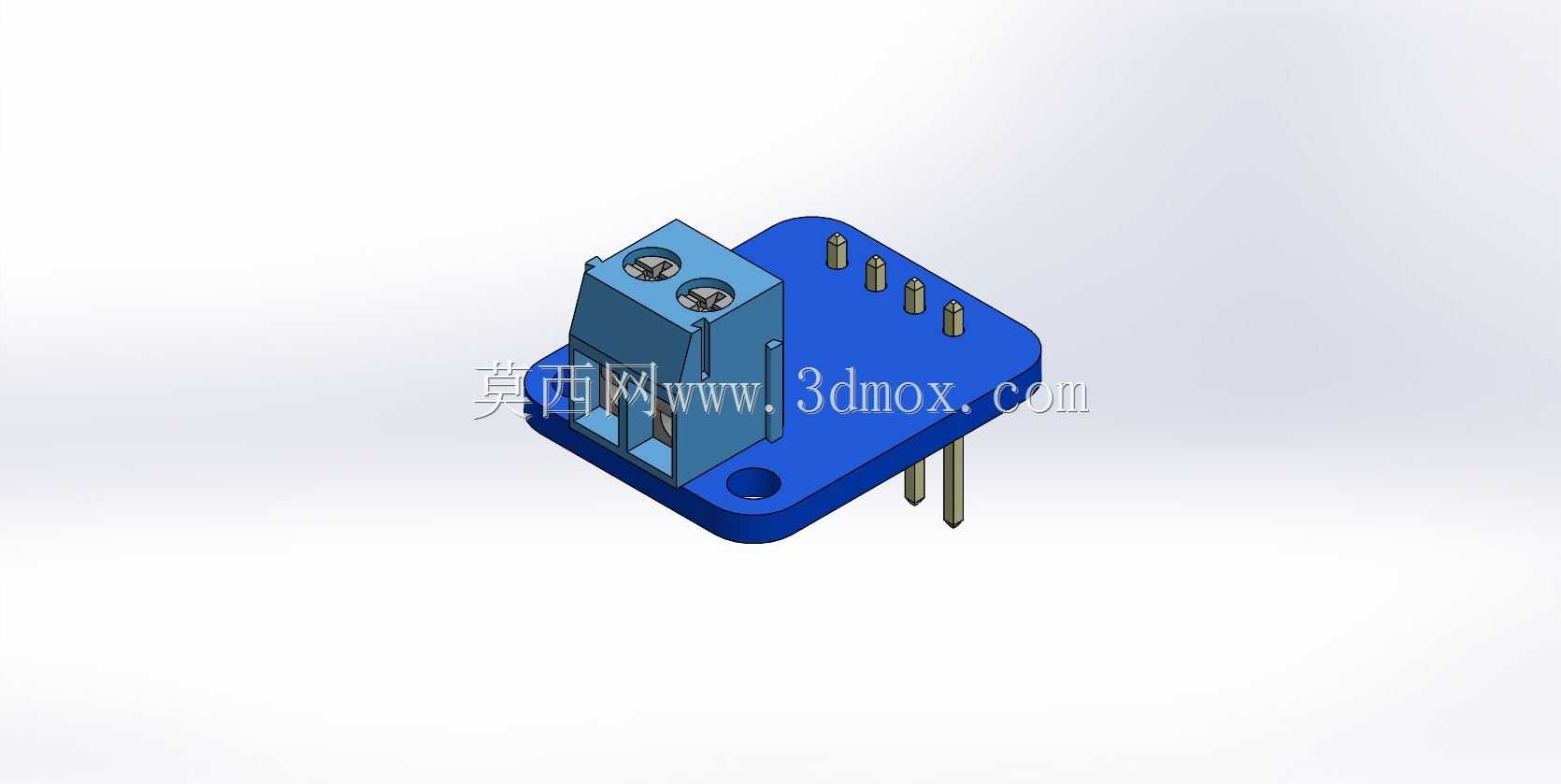

　　在工业温度采集、实验台架测温、小型设备热状态监测场景中，热电偶信号的转接与放大是信号链路里容易被忽略但直接影响采集可靠性的环节，这款AD8495配套的接线转接板，就是针对热电偶冷端补偿、信号放大后的板载转接需求设计的结构件。从实际使用场景来看，这类转接板通常直接插装在面包板或者小型控制载板上，一侧通过螺丝端子连接K型热电偶的两根引线，另一侧通过直插排针将放大后的温度信号输出给主控采集单元，省去了用户自行飞线、焊接端子的麻烦，也能避免引线虚接带来的测温跳变问题。

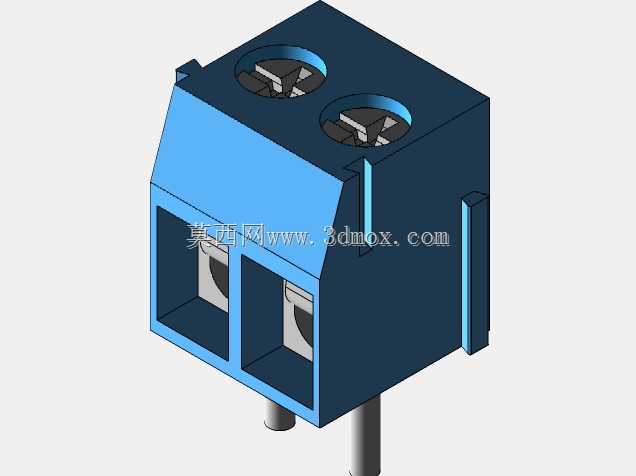

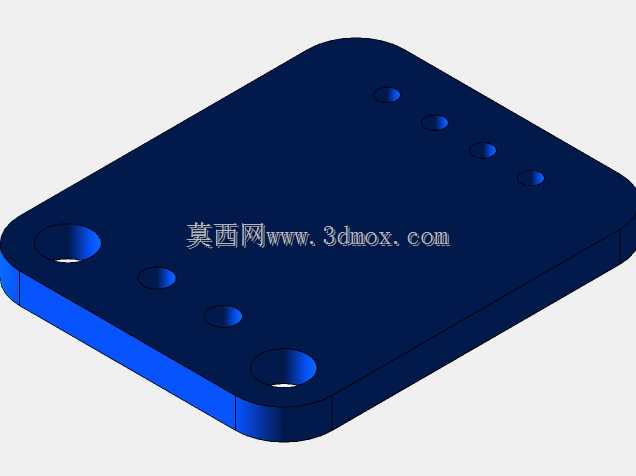

　　从结构设计思路上看，整块板采用蓝色FR4基材作为承载主体，外形做了圆角处理，避免安装时锐角划伤操作人员或者相邻线材，板体上预留的单孔安装位可以配合M2规格的螺丝将板体固定在设备内部的安装柱上，在有振动的测试场景下也不会出现排针松脱的情况。板载的螺丝端子采用蓝色塑壳绝缘结构，两个压线螺丝分别对应热电偶的正负极，压线时可以直接将剥好的热电偶线插入端子孔位，拧紧顶部螺丝即可完成固定，相比焊接方式，这种端子结构更适合现场快速接线、后期更换热电偶的场景，不需要额外携带焊接工具，也能避免焊锡残渣掉落到电路板上造成短路。

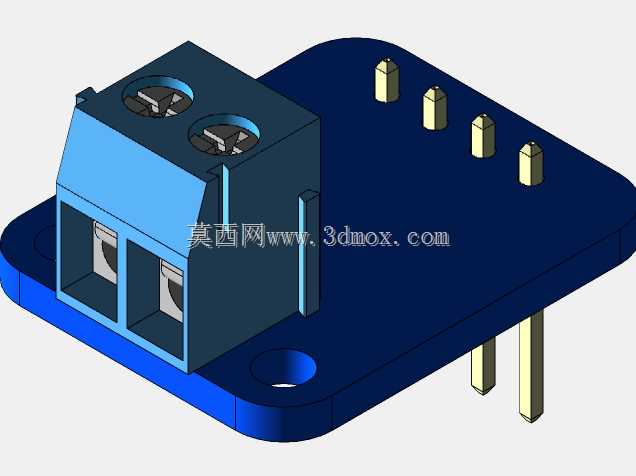

　　排针部分采用标准2.54mm间距的直插排针，一共四根引脚，分别对应电源、信号输出、接地等功能，排针长度刚好适配常规面包板以及通用接插件的插装深度，插装后板体底部与载板表面预留有足够的间隙，不会出现板底焊点与载板短路的问题。端子与排针在板面上的布局做了分区处理，螺丝端子布置在板体的一侧边缘，排针布置在相邻的另一侧边缘，接线时热电偶引线从端子侧引出，不会和排针侧的插接线材产生干涉，走线方向清晰，后期排查线路时能快速区分输入输出端。

　　从安装边界来看，板体整体外形尺寸紧凑，长度方向不超过30mm，宽度方向不超过20mm，安装孔中心到板边的距离符合小型电子模块的通用安装规范，既可以直接插装在面包板上做原型验证，也可以通过安装孔固定在小型设备的内部支架上，不需要额外设计转接支架。板体上的元件高度做了统一控制，螺丝端子的最高处距离板面高度不超过12mm，排针露出板面的高度与端子高度差控制在合理范围内，在设备内部堆叠安装时不会和上层板卡产生干涉。

　　在实际功能层面，这个接线板的结构设计完全服务于热电偶信号的可靠连接，端子的塑壳采用耐温绝缘材质，在靠近热源的安装场景下也不会因为环境温度升高出现塑壳变形、压线松动的问题；板体边缘的圆角处理除了避免划伤，也能减少安装时板边与相邻结构件的卡滞；排针的焊盘做了加大处理，多次插拔排针也不会出现焊盘脱落的问题，适合实验室反复调试、原型迭代的使用场景。对于结构设计人员来说，这类小型转接板的三维建模不需要复杂的曲面结构，重点在于准确还原元件的安装位置、外形尺寸、安装孔位以及引脚间距，确保在做设备整体结构布局时，能准确预留出接线板的安装空间，避免出现安装后端子被结构件挡住、排针无法插装的问题。建模时需要特别注意螺丝端子的压线孔位置、排针的引脚伸出长度，这些细节直接影响后期结构装配时的干涉检查准确性，如果模型尺寸偏差过大，很可能出现实际装配时线材无法插入端子、排针对不准插座的问题。
