施耐德APC机架式5000VA不间断电源结构设计

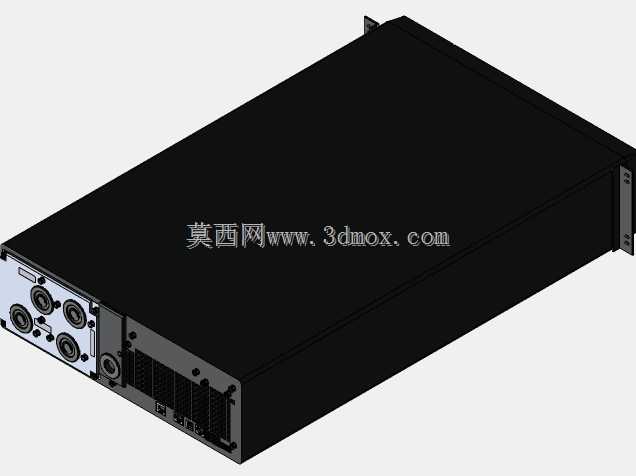

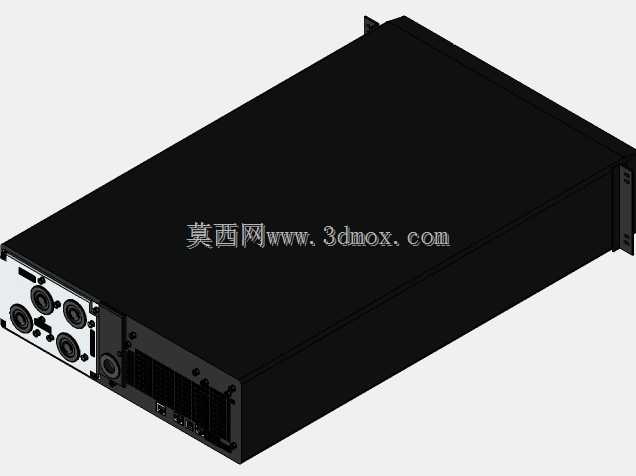

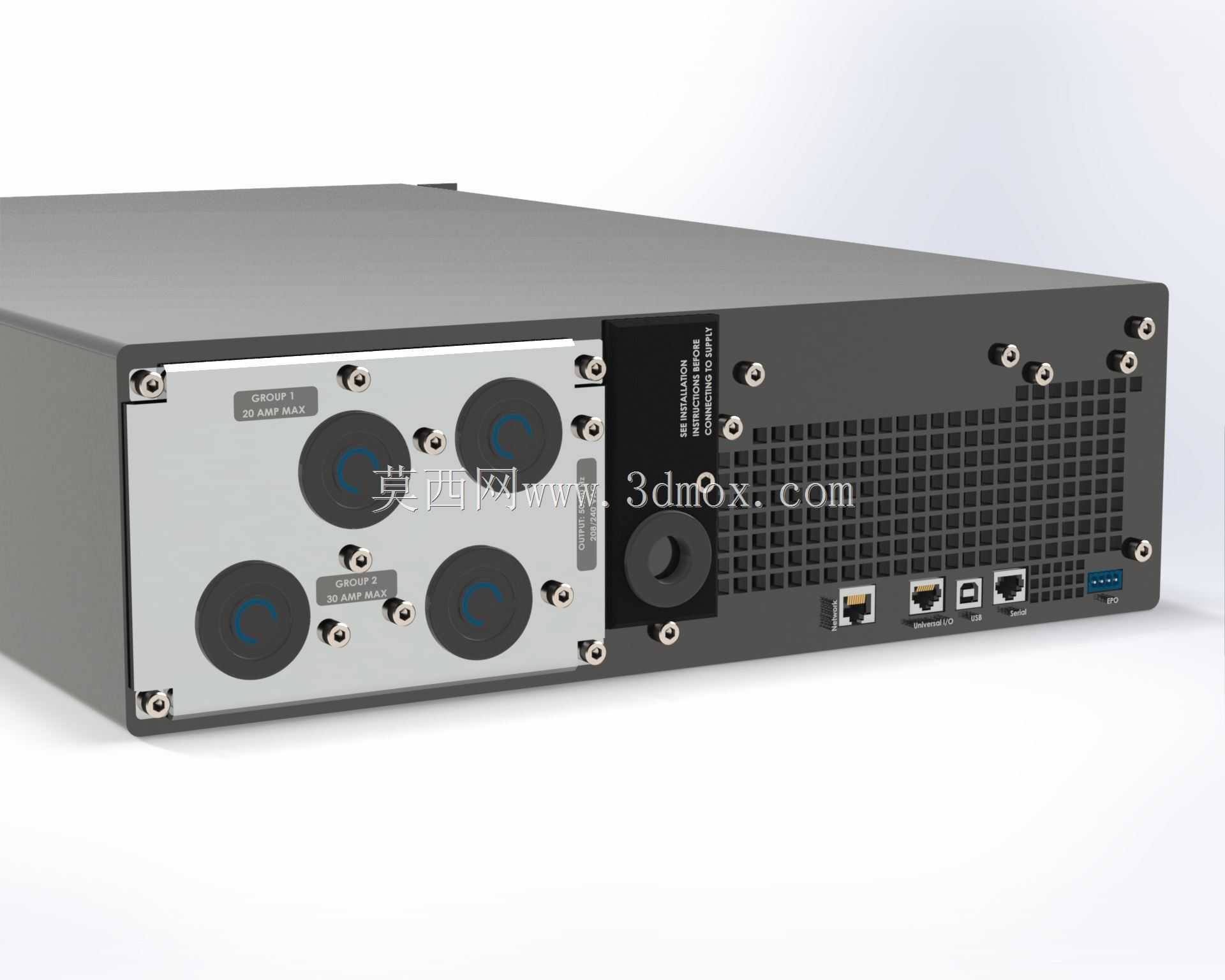

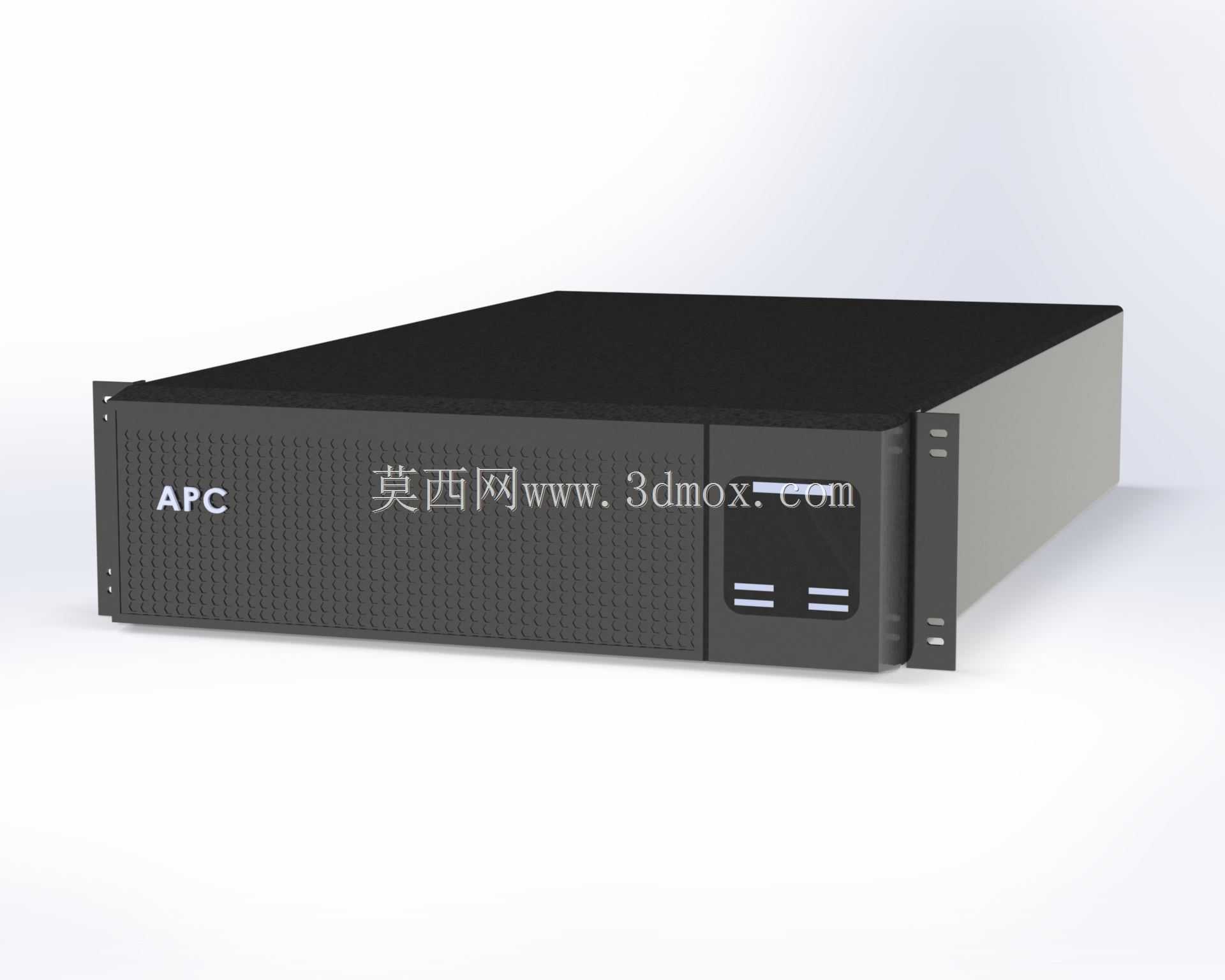

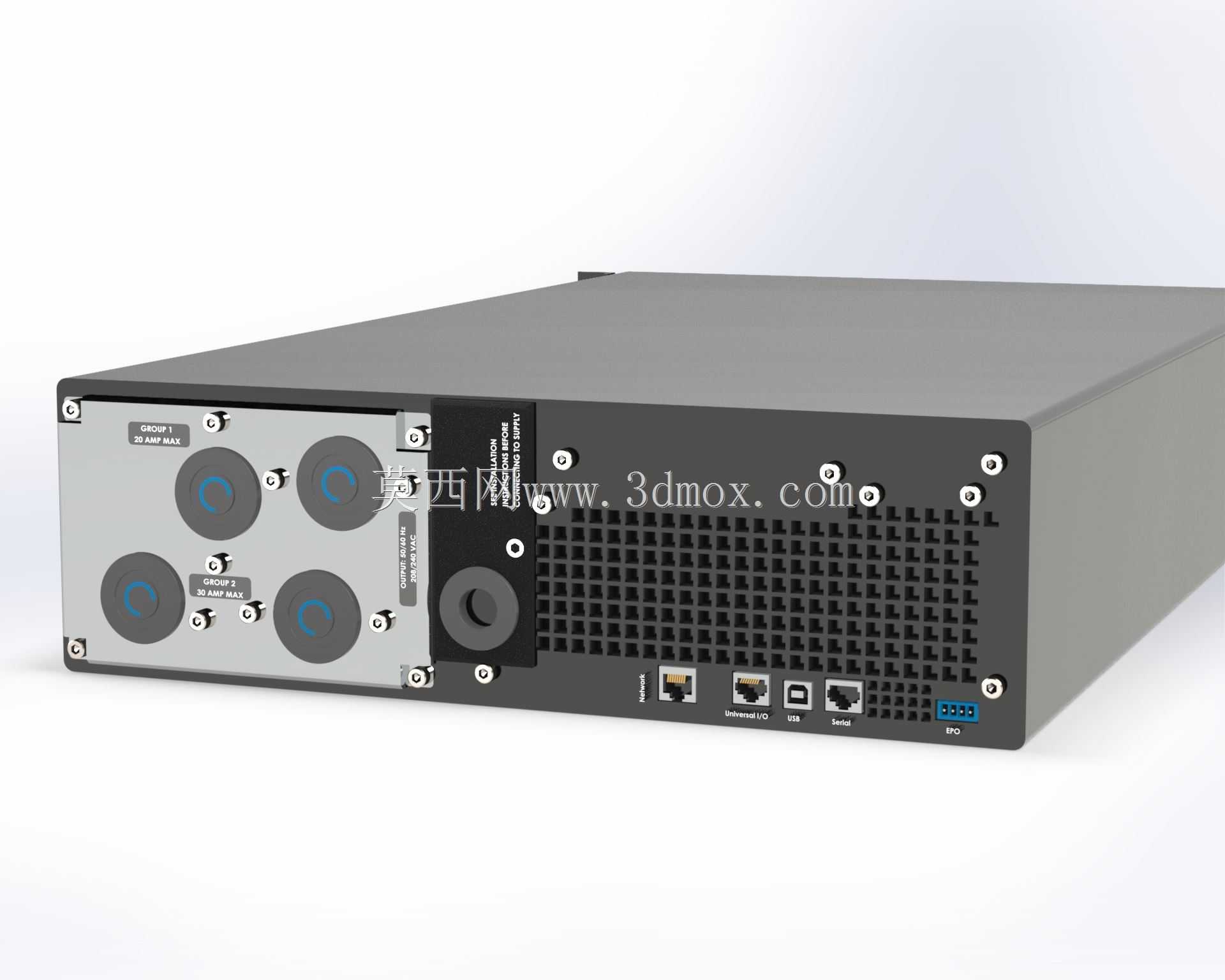

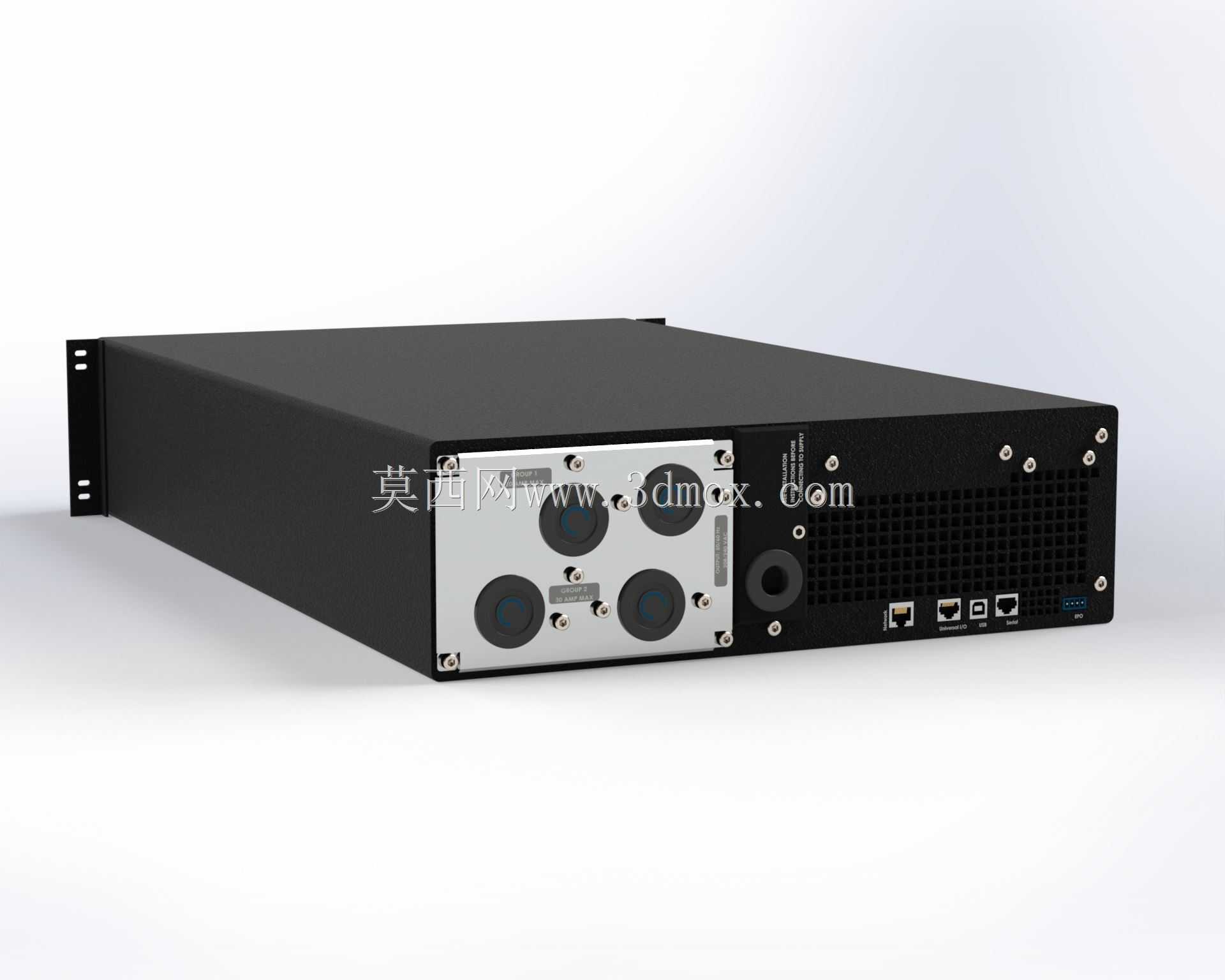

　　从结构设计层面看，该设备采用2U机架式标准高度设计，整体外壳采用冷轧钢板折弯成型，表面做哑光喷塑处理，兼顾结构强度与电磁屏蔽性能，设备前面板预留运维操作区域，后置面板集中排布输入输出接线端子、通讯接口、散热通风栅格，接线端子区域做了明确的相位标识与防呆设计，避免现场接线时出现相序错接的问题，通讯接口包含RJ45网络接口、USB配置接口、干接点信号接口，可接入机房动环监控系统，实时上传设备运行状态、电池剩余容量、负载率等参数，满足无人值守机房的运维需求。在数据中心机房、工业控制现场、医疗精密设备供电场景中，机架式UPS是保障负载连续运行的核心供电单元，这款5000VA容量的施耐德APC智能UPS，适配标准19英寸服务器机柜安装场景，可覆盖中小规模机柜群的后备供电需求，在市电中断、电压波动、浪涌冲击等异常工况下，为交换机、服务器、工业PLC、精密检测仪器等负载提供稳定的电力过渡，避免突发断电造成的数据丢失、设备硬件损坏、生产流程中断等问题。

　　设备内部的功率模块、电池组、控制电路板采用分层排布结构，散热风道采用横向直通风设计，后置的轴流风扇可将内部功率器件产生的热量直接排出机柜，避免热量在设备内部堆积造成功耗异常，进风侧设置可拆卸防尘滤网，可在不拆解设备主体的情况下定期清理积尘，适配多尘的工业现场使用环境。安装边界方面，设备两侧预留标准机柜挂耳安装孔位，可直接固定在19英寸机柜的立柱方孔上，挂耳做了加厚处理，可承受设备满配电池组后的整体重量，设备后部预留足够的线缆弯折空间，接线完成后不会出现线缆过度弯折挤压的问题，底部可选配支撑导轨，在大重量配置场景下分担挂耳的承重载荷，避免长期使用后出现设备变形下坠的情况。

　　从功能特性来看，该设备具备在线式双变换供电能力，可在市电正常时将输入交流电整流稳压后再逆变为纯净的正弦波输出，完全隔离市电侧的电压波动、谐波干扰、尖峰浪涌等问题，为精密负载提供稳定的供电质量；当市电中断时，设备可在0毫秒内切换到电池供电模式，负载端不会出现任何供电中断，完全满足服务器、存储设备等对供电切换时间要求极高的负载使用需求；设备自带电池管理系统，可实时监测每一组电池的电压、内阻、温度参数，自动完成电池充放电均衡控制，延长电池组的整体使用寿命，同时具备电池故障提前预警功能，避免电池失效造成的后备供电失效风险。

　　在实际工程选型中，该5000VA容量的UPS可支持3500W-4000W的实际负载功率，可根据后端负载的总功率、后备时间要求配置对应容量的电池组，机架式的安装形态可直接融入标准机柜布局，不需要额外占用独立的设备安装空间，非常适合空间紧凑的中小机房、工业控制柜、现场检测站点等场景使用。结构建模过程中，需要重点关注各个接口的位置公差、安装孔位的同轴度、散热风道的流通面积匹配，确保模型可直接用于机柜布局仿真、安装干涉检查、运维操作空间验证等工程场景，设备的各个可拆卸部件都做了独立的结构拆分，可用于装配工艺演示、拆装运维培训等场景。
