带滚轮摆杆型微动开关结构设计

　　这款带滚轮摆杆的微动触发元件，在工业控制、家电控制、小型自动化设备的行程检测、位置限位场景中应用十分广泛，从生产线的工件到位检测，到家电门盖的开合状态识别，再到小型电动工具的行程限位，都能见到这类元件的身影。不同于普通平柄微动开关，滚轮摆杆的结构设计，能够将外部的直线、弧线位移通过滚轮的滚动接触转化为开关内部的触发动作，大幅降低触发过程中的接触摩擦，既减少了摆杆端部的磨损，也让触发动作的反馈更加顺滑，避免硬接触带来的卡滞、触发力突变问题。

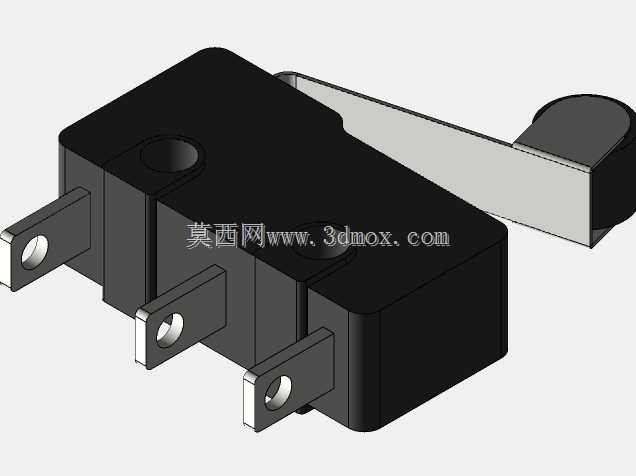

　　从结构设计逻辑来看，这款元件的主体采用绝缘阻燃的工程塑料壳体，壳体上预留的两个安装定位孔，能够适配标准的螺丝安装固定，安装孔的间距、孔径都符合行业通用的安装尺寸规范，设计时不需要额外定制安装位，直接替换同规格的常规微动开关即可完成适配。壳体下方伸出的三个插片式接线端子，采用镀锡铜材质，既能够直接插接配套的接插件完成快速接线，也可以通过焊接方式连接导线，端子的排布间距符合安规要求，能够避免接线后出现爬电距离不足的问题，满足低压控制回路的绝缘安全要求。

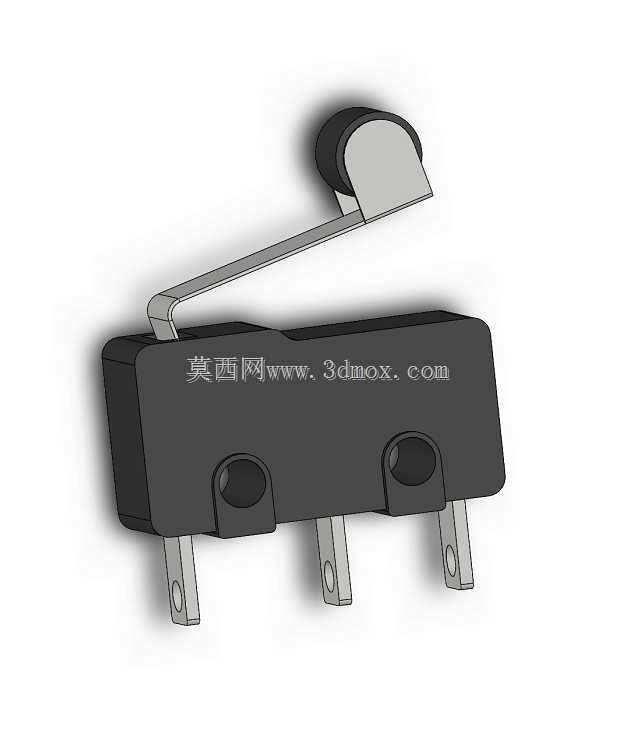

　　摆杆部分采用金属冲压成型的弹性钢片作为支撑基体，端部的滚轮采用耐磨工程塑料材质，滚轮通过销轴铆接在摆杆端部，转动间隙控制在极小的范围内，既保证滚轮能够顺畅转动，又不会出现过大的旷量导致触发位置偏移。摆杆与壳体内部的触发弹片联动，当外部机构接触滚轮并施加压力达到预设触发力值时，内部的弹片会快速完成触点的通断切换，动作响应时间在毫秒级，能够满足高速运行设备的位置检测响应需求。

　　在实际选型应用中，这类滚轮摆杆微动开关的安装边界需要重点关注：首先是摆杆的动作角度范围，安装时要保证外部触发件的运动轨迹能够完全覆盖滚轮的有效触发行程，避免出现触发不到位或者过压损坏摆杆的问题；其次是安装面的平面度要求，壳体安装时如果安装面存在明显凹凸，会导致壳体受力变形，进而影响内部弹片的动作参数，出现触发力异常、触点接触不良的问题；另外接线端子的插接深度也需要控制，插接过浅会导致接触电阻过大，长时间通电容易出现发热问题，插接过深则可能顶坏壳体内部的接线结构。

　　从结构建模的角度来看，这款开关的建模需要重点处理几个配合细节：一是滚轮与销轴的转动配合，建模时要预留合理的转动间隙，同时保证滚轮的轴向窜动量在允许范围内；二是摆杆与壳体的铰接位置，要保证摆杆摆动时不会与壳体边缘发生干涉，同时摆动的极限位置要与内部弹片的动作行程匹配；三是接线端子与壳体的嵌装结构，端子嵌入壳体的部分要设计防脱结构，避免接线拉扯时端子从壳体中脱出。壳体的分型面设计要考虑注塑成型的脱模便利性，边角位置的圆角设计既要满足成型工艺要求，也要避免出现应力集中导致壳体受外力时开裂。内部的触点结构采用银合金触点，能够保证频繁通断情况下的接触可靠性，减少触点烧蚀的问题，适配低压控制回路的频繁通断需求。在实际设备调试中，这类开关的触发位置调整需要预留一定的余量，不能让滚轮长期处于满行程受压状态，否则会导致内部弹片长期处于受力形变状态，出现弹性疲劳、参数漂移的问题，缩短元件的使用寿命。
