Cikachi旋转复位式急停按钮结构设计

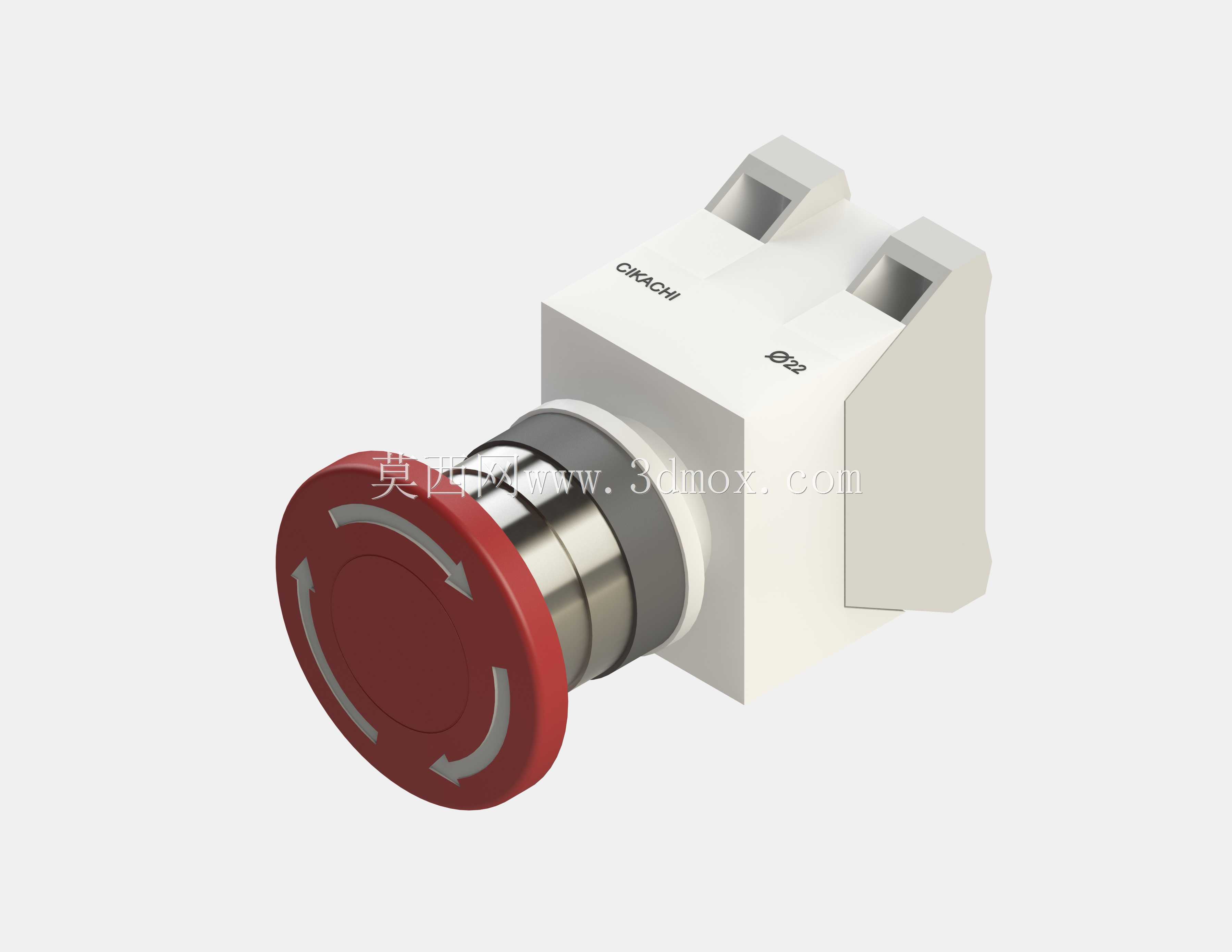

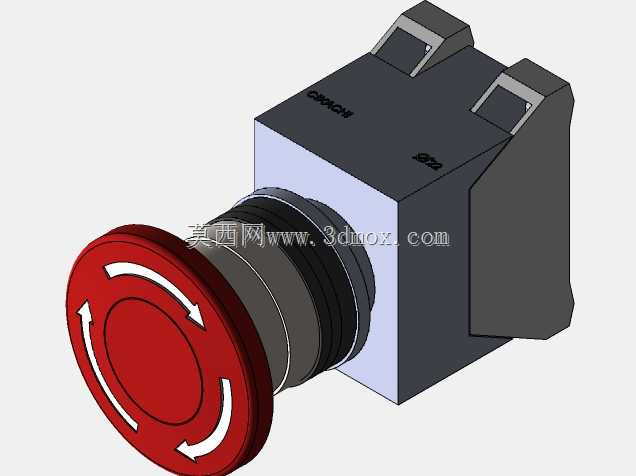

　　在各类工业生产设备、自动化产线、电力控制柜的安全控制回路中，急停按钮是触发频次不高但安全优先级最高的操作元件，其结构可靠性直接关系到设备异常工况下的人员安全与设备止损效率，这款旋转复位式急停按钮的三维结构，完全贴合工业现场的实际安装与操作需求，没有多余的装饰性结构，每一处几何特征都对应实际的功能需求。从结构组成来看，该按钮分为操作头、传动基座、安装卡扣三个核心部分，操作头采用直径40mm的红色蘑菇头设计，头部表面模压有三个顺时针方向的旋转复位箭头标识，操作头边缘做了R3的圆弧过渡，避免操作人员快速拍按的时候被棱角划伤，蘑菇头与内部金属传动杆采用过盈配合加卡簧限位的结构，能够承受至少100N的垂直拍按冲击力而不发生脱落，拍按行程设定为4mm，触发行程2mm，预留2mm的超程余量，避免长期使用后触点接触不良的问题。

　　传动基座部分采用白色阻燃工程塑料材质，基座内部集成了金属衬套，为传动杆的上下运动提供导向，金属衬套与塑料基座之间采用注塑包胶的工艺固定，避免长期往复运动出现衬套松动的问题，基座侧面预留了标准的触点模块安装卡槽，可以根据实际控制需求搭配1常开1常闭或者2常闭的触点模块，卡槽的定位公差控制在±0.1mm，保证触点模块安装后触发位置的一致性。安装结构采用行业通用的22mm面板安装孔径，基座上的两个弹性安装卡扣可以适配1mm到6mm厚度的面板，安装时不需要额外的固定螺母，直接将按钮从面板正面插入，卡扣自动卡紧在面板背面，拆卸时只需要按压卡扣的两个解锁面即可从正面拔出按钮，大幅提升电气柜组装时的布线效率，安装后按钮突出面板的高度为32mm，既不会因为突出过高容易被误碰，也不会因为突出过短导致紧急情况下操作人员无法快速拍按。

　　复位方式采用顺时针旋转45度解锁的结构，拍按锁定后内部的棘轮结构会卡住传动杆，保持触点的断开状态，只有顺时针旋转蘑菇头才能让棘轮脱开，传动杆在内部弹簧的作用下复位，这种结构可以避免设备振动导致的按钮误复位，必须由操作人员手动确认故障排除后才能恢复设备运行，符合工业安全规范的强制要求。在三维建模的过程中，所有配合面的公差都按照实际注塑件与机加工件的工艺要求设定，塑料件的拔模斜度统一设定为1.5度，金属传动杆的表面粗糙度设定为Ra1.6，保证运动过程中不会出现卡滞，按钮头部的红色区域与基座的白色区域做了明确的材质区分，红色部分采用耐油污的哑光塑料材质，避免车间内的油污附着后导致操作打滑，基座部分采用UL94-V0级阻燃塑料，满足电气设备的防火要求。

　　从实际选型适配的角度来看，这款急停按钮可以直接替换市面上同安装尺寸的主流品牌急停元件，不需要修改面板开孔尺寸，也不需要调整内部的触点安装位置，对于设备改造项目来说可以大幅缩短设计改型的周期，建模时还原了所有的安装细节，包括卡扣的弹性变形空间、传动杆的运动行程、复位弹簧的安装位置，结构工程师可以直接将该模型导入到电气柜、设备操作面板的装配体中，做干涉检查与操作空间模拟，避免出现安装后按钮被周边结构遮挡、或者操作空间不足的问题。在设备操作面板的布局设计中，急停按钮的安装位置通常会设置在操作人员伸手可及的范围内，周边100mm范围内不会设置其他操作按钮，避免误操作，这款按钮的蘑菇头尺寸符合人体工程学设计，操作人员佩戴劳保手套的情况下也可以准确拍按，不需要精准瞄准，拍按的触发力设定为50N，既不会因为太轻导致误触发，也不会因为太重导致紧急情况下无法按动。
