四足腿式载重运输机器人结构设计

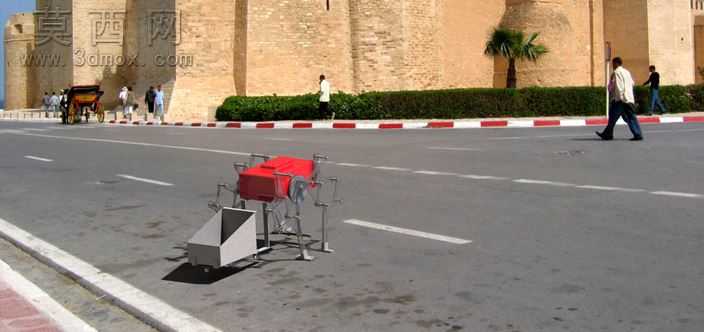

该作品为面向短途小载重场景设计的四足腿式运载装置，整体建模过程围绕腿式行走机构的运动合理性展开，首先完成整体框架的比例搭建，确定承载舱与行走支腿的空间布局，前部设置倾斜式置物料斗，后部设置封闭式载重舱，可实现不同形态物品的分类放置，额定承载5公斤负荷，适配校园短途转运、户外轻量物资搬运等场景需求。建模阶段重点对四条行走支腿的铰接结构进行参数化设计，每一组支腿都设置多段铰接转动副，匹配腿式行走的迈步轨迹，避免行进过程中出现构件干涉，同时在支腿底部设置防滑接触端，提升不同路面的行走稳定性。材质渲染环节，对承载舱部分采用高饱和度红色哑光材质，突出载重区域的视觉辨识度，前部料斗采用浅灰色磨砂工程塑料材质，模拟轻量化硬质塑料的质感，支腿框架部分采用银灰色金属材质，还原金属构件的结构强度感，地面场景参考城市柏油路面材质进行匹配，搭配路缘石、背景建筑的环境渲染，还原装置在真实户外路面的使用状态。结构设计上采用对称式四足布局，保证载重状态下的整机重心稳定，行走机构的铰接点位置经过反复调整，确保迈步过程中机身保持平稳，不会出现过度倾斜导致所载物品滑落，整体框架采用轻量化杆件拼接设计，在保证结构强度的前提下尽可能降低整机自重，提升运载效率。设计思路围绕无轮式复杂路面通行需求展开，区别于传统轮式运输车，该腿式结构可适配台阶、坑洼路面、碎石路等轮式装置难以通行的场景，满足小批量物资在非平整路面的短途转运需求，建模过程中对每一处铰接转动副都做了间隙预留，保证后续实体制作时机构运动顺畅，不会出现卡滞问题，同时对载重舱的边角做了圆角处理，避免尖锐边角带来的使用安全隐患，料斗的倾斜角度经过测算，保证放置物品时不会轻易滑出，取放物品时也更加便捷。
