多视角铰接式重载机械臂结构设计

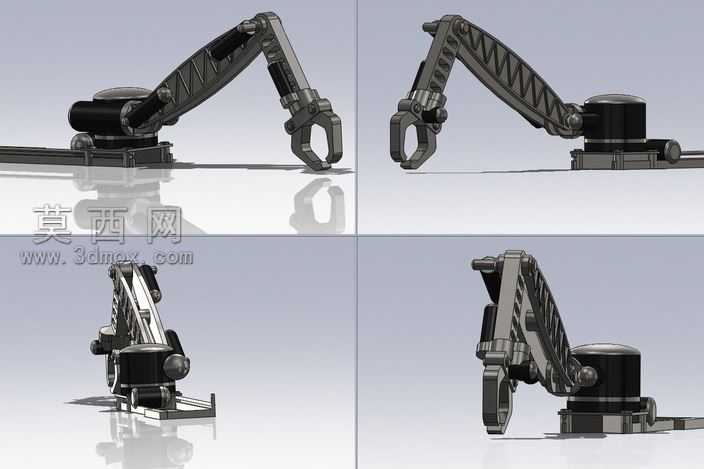

本作品为多视角展示的铰接式重载机械臂三维建模成果，建模过程围绕机械臂的实际作业功能需求展开，首先完成整体运动链路的参数化搭建：从底部回转基座开始，依次确定腰转关节、大臂俯仰关节、小臂摆动关节、腕部旋转关节以及末端夹爪的运动轴线与行程范围，每一处铰接位置都预留了标准转动副的装配间隙，还原真实工业机械臂的运动逻辑。材质渲染阶段针对不同部件的功能属性匹配对应材质效果：基座与臂身主体采用哑光深灰金属材质，模拟铸铁机架的厚重质感，表面添加细微的铸造纹理与使用磨损痕迹，提升模型真实感；关节处的转动连接部件采用亮面镀铬金属材质，突出精密加工部件的光洁度与装配精度；末端夹爪的咬合齿面做了粗糙化纹理处理，还原夹持作业面的防滑设计特性。结构设计上，大臂与小臂的侧面采用镂空桁架式筋条结构，在保证臂身整体结构强度、降低重载作业形变风险的同时，有效减轻臂体自身重量，提升关节驱动的能效比；底部回转基座设置了安装定位凸台与螺栓孔位，可直接匹配标准工业安装台面的固定需求；末端夹爪采用平行双指铰接驱动结构，咬合面做了内凹弧度设计，可适配不同外形的工件夹持需求。建模过程中对每一处运动关节的限位结构都做了细节还原，包括关节处的缓冲挡块、走线槽位、密封防护边等细节，完整复现工业机械臂的实用化设计特征；渲染阶段采用影棚级柔光环境，搭配镜面反射地面，从四个不同视角分别展示机械臂的伸展姿态、侧部结构、折叠收纳状态以及夹爪细节，清晰呈现整体结构的每一处设计细节，可用于机械原理演示、作业场景模拟、3D打印原型制作等多种用途，模型结构完整无破面，各部件装配关系清晰，可直接导入仿真软件完成运动学模拟验证。
