明纬HRP-600系列开关电源三维结构模型

　　做工业控制柜内部布局设计的时候，电源模块的安装位预留是最容易出问题的环节——很多工程师习惯只看样本上的标称尺寸，忽略了接线端子的突出量、散热风道的预留空间、侧面固定孔的实际位置，最后现场装配时要么端子和线槽干涉，要么散热间隙不够导致电源过温保护，返工调整的成本往往比前期做适配建模高好几倍。这套HRP-600系列的三维模型，完全还原了实物的结构细节，能直接导入装配体做干涉检查，省去了自己测绘建模的大量时间。

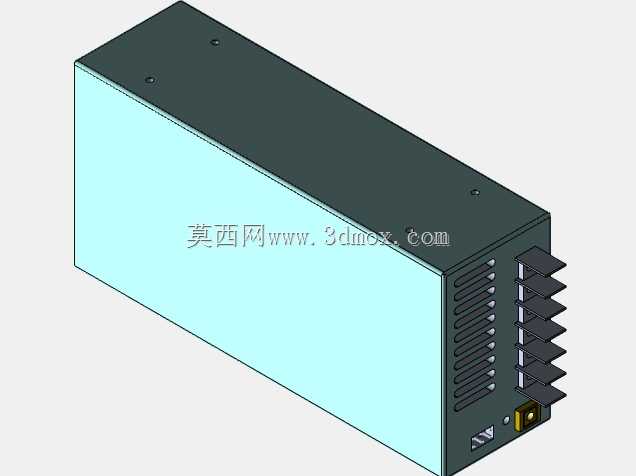

　　从实际应用场景来看，HRP-600系列属于600W功率段的工业开关电源，广泛用在自动化生产线的控制柜、数控设备的供电回路、检测仪器的动力输入单元、通讯基站的后备供电系统里，相比小功率电源，它的输出带载能力更强，能同时给PLC、伺服驱动器、传感器组、工控机等多个部件供电，减少柜内电源模块的数量，简化布线逻辑。模型里完整还原了电源的外壳结构：主体是封闭的金属壳体，顶面预留了两个固定安装孔，侧面是多组输出接线端子排，端子的突出高度、每个端子的间距都和实物一致，做布局的时候可以直接模拟接线后的空间占用，避免端子和柜内其他部件、线槽、走线发生干涉。

　　从设计思路上看，这类大功率开关电源的结构设计优先考虑散热和安装兼容性，壳体侧面开了阵列式的通风槽，模型里准确还原了通风槽的位置和尺寸，做热仿真或者风道设计的时候，可以直接参考这些通风口的位置规划柜内散热风向，避免通风槽被其他部件遮挡影响散热效率。电源的输入接口在端子侧的下方，带标准的电源输入插座和接地端子，模型里还原了接口的凹陷深度，设计时可以提前预留输入插头的插拔空间，不用等实物到场才发现插头插不上。电源正面的发光面板是状态指示区域，模型里还原了面板的安装位置和尺寸，做柜面开孔或者透明视窗设计的时候，可以直接对齐位置，保证状态指示灯能被外部观察到。

　　关于安装边界，这套模型的外形尺寸完全匹配实物的实际规格，长度、宽度、高度的公差控制在建模允许的范围内，底部的安装脚位、侧面的固定孔位坐标都和实物一致，不管是做导轨安装还是螺丝固定的安装板设计，都可以直接从模型里提取孔位坐标出工程图，不用反复核对样本参数。模型里还还原了壳体上的所有圆角、倒角细节，做虚拟装配的时候不会出现尖锐边干涉的误判，能真实模拟实际装配的间隙情况。

　　很多工程师在做选型建模的时候，容易忽略电源的重量带来的安装板强度要求，这套模型的体积和实际产品一致，可以根据材料密度估算出实际重量，提前对安装板的承重做校核，避免大功率电源因为安装板变形导致接线松动。另外，模型里的端子排每个接线位的间距都符合安规要求，做布线设计的时候可以直接规划每根线的走线路径，保证不同电压等级的线路之间有足够的安全间距，符合电气设计的规范要求。

　　在做整柜三维布局的时候，把这个电源模型导入后，可以直接检查它和周边断路器、接触器、线槽、散热风扇的位置关系，比如散热风扇的出风方向能不能对准电源的通风槽，接线端子到线槽的距离够不够弯线，电源和柜门之间的间隙能不能保证柜门正常关闭，这些细节如果只靠二维图纸很难发现问题，用精准的三维模型做前期验证，能大幅减少现场装配的整改工作量。
