多针规格JST SM线对板接插件结构设计

　　在低压电气控制回路、小型电源模块的布线作业里，这类多针规格的JST SM接插件是解决板端与线端快速互联的核心部件，尤其在小功率变压器次级输出、传感信号转接的场景中，能大幅降低现场接线的出错概率，省去逐根焊线的繁琐工序。从结构设计逻辑来看，这款接插件采用公端插片与母端弹片端子配合的锁紧结构，插合后自带防松卡扣，能承受常规设备运行中的振动拉扯，避免运输或设备启停震动导致的接插松脱、接触不良问题，适配2针、3针、4针、5针的不同回路数量需求，可根据实际接线的回路数灵活选型，不用为多余针位浪费物料成本。

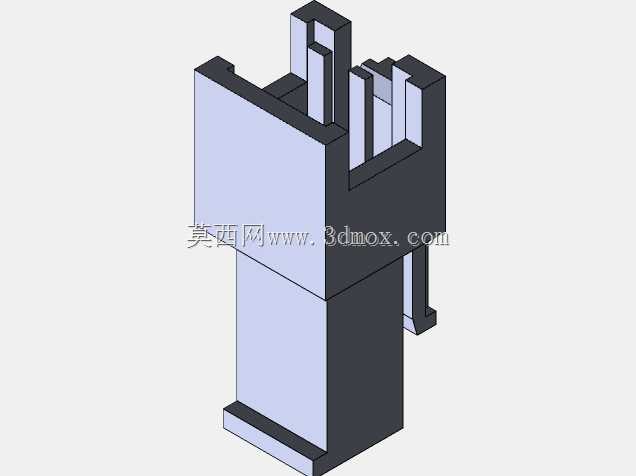

　　外形上采用阶梯式的绝缘壳体设计，主体绝缘部分采用阻燃工程塑料材质，插合导向段做了倒角处理，现场装配时不需要刻意对准针位，顺着导向槽推入即可完成接插，能有效避免插歪导致的端子弯折、针脚变形问题。安装边界方面，公端直接焊接在PCB板上时，焊脚间距符合常规低压接插件的通用间距标准，不需要在PCB设计时单独调整焊盘布局，母端压线部分适配常规线径的电子线，压接后线芯与端子的接触电阻控制在毫欧级，大电流回路下不会出现接插部位发热发烫的问题。

　　实际设备应用中，这类接插件常被用在小型电源变压器的输出端与控制板的连接位置，比如工控板卡的供电输入、小型传感模块的信号转接，相比传统的螺丝压接端子，接插效率能提升三倍以上，后期设备维护时拆解也更方便，不需要逐个松开螺丝就能完成模块更换。设计过程中特意将卡扣位置设置在壳体侧面，插拔时手指能直接按压解锁卡扣，不需要额外工具就能完成拆解，同时壳体外侧做了防滑筋位，手部出汗或者戴薄劳保手套操作时也不会打滑。

　　绝缘壳体的壁厚经过反复校核，既能满足安规要求的电气间隙与爬电距离，相邻针位之间的绝缘隔板能避免不同回路之间的飞弧、短路问题，又不会因为壁厚过大导致整体尺寸冗余，占用过多PCB板上的安装空间。插针部分采用铜合金镀锡处理，既有足够的刚性保证多次插拔后不会弯曲变形，又有优良的导电性能，长期使用不会出现氧化导致的接触电阻升高问题。针对不同的布线需求，这款接插件的针位排列采用直列布局，走线时线束可以顺着壳体出线方向整理，不会出现线束弯折半径过小导致的线芯断裂问题，母端尾部的线档结构能对压接后的线材起到应力释放作用，拉扯线材时外力不会直接作用在端子与线芯的压接位置，提升接线部位的长期可靠性。

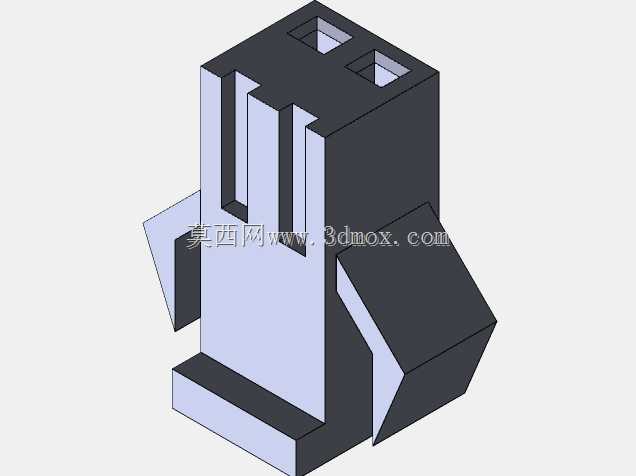

　　在做三维建模时，特意还原了壳体上的所有导向筋、卡扣弹性臂、插针让位槽的细节，导入装配体后可以直接模拟接插过程，检查与周边结构件的干涉情况，比如在设计小型电源模块的外壳时，能提前预留出接插件的插拔操作空间，避免外壳组装后手指无法伸进去按压卡扣完成接线。同时模型的安装孔位、焊脚尺寸完全匹配实际量产零件的尺寸公差，做PCB Layout时可以直接调用模型的焊盘位置，不需要反复对照规格书核对尺寸，减少设计阶段的出错概率。
