单极双掷微型滑动开关结构设计

　　这款单极双掷微型滑动开关，是手持消费电子、小型工控检测模块、便携测量仪器里极为常见的电路切换元件，日常做电路通路选择、档位切换、电源通断控制时都会用到，很多需要小体积多档位切换的紧凑设备里，都能见到这类结构的身影。从实际选型和建模的角度看，这类开关的设计首先要平衡操作手感、安装空间与电气接触可靠性三个核心维度，不能只看外形复刻，要把实际装配的边界条件都考虑进去。

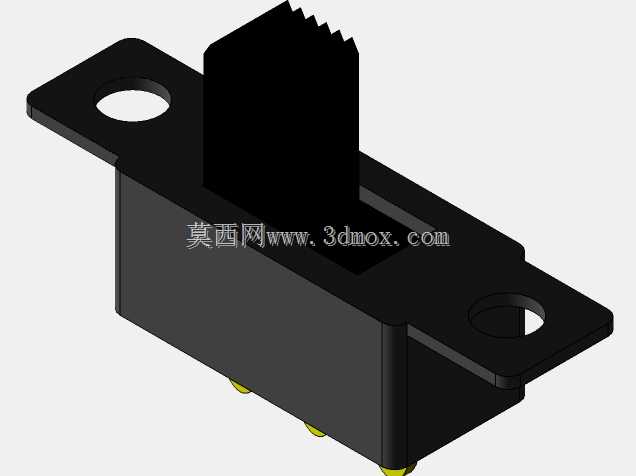

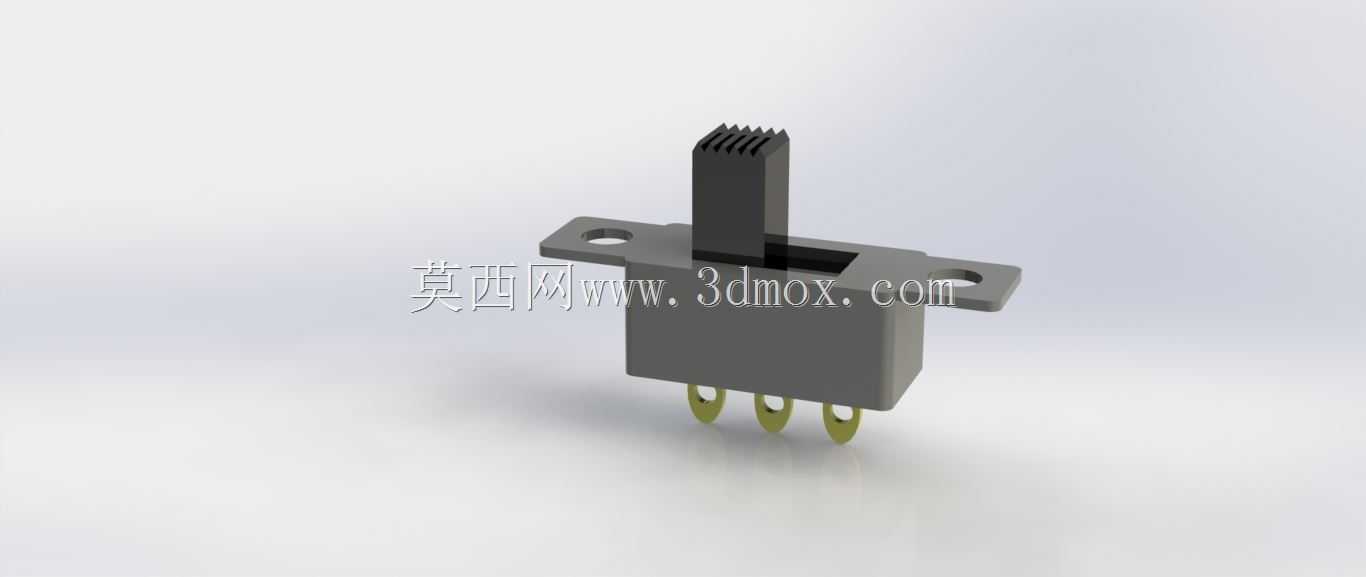

　　先看安装边界，这款开关带双侧带安装孔的固定法兰，法兰上的两个通孔是用来穿M2或者更小规格的自攻螺丝，直接锁在PCB板预留的安装柱或者设备壳体的定位凸台上，安装孔的中心距、法兰的厚度都要和壳体的安装槽深度匹配，避免锁附后开关本体翘起，导致拨杆操作行程偏移。开关本体的主体是矩形塑壳，塑壳的长宽尺寸控制在极小的范围内，适合布置在PCB板的边缘位置，不会占用过多板上空间，底部伸出的三个弯角插针是直插式焊接引脚，引脚的间距符合常规2.54mm排针间距标准，能直接适配通用PCB的焊盘设计，插针的折弯角度经过校准，插装时能顺利插入焊盘孔，不会出现引脚偏斜导致焊接虚焊的问题。

　　功能特性上，SPDT结构意味着它有一个公共端触点和两个可选的常闭、常开触点，拨杆滑动到不同位置时，公共端会分别和两个触点连通，实现两路电路的切换，相比轻触按键，它的切换状态是保持式的，不需要持续施加按压力，拨到哪个档位就会保持对应的通路状态，适合做功能档位选择，比如小型设备的模式切换、电源高低档位选择这类需要保持状态的场景。拨杆的顶部做了防滑齿纹结构，手指拨动的时候能增加摩擦力，不会出现打滑的情况，拨杆的滑动行程设计得比较短，操作时只需要很小的拨动力就能完成档位切换，同时档位切换时有清晰的段落感，操作者不用看就能感知到是否切换到位，避免出现档位虚接的问题。

　　设计思路上，这类微型开关的塑壳一般采用耐高温的工程塑料注塑成型，要能承受波峰焊时的高温不会变形，内部的触点采用铜合金基材镀银或者镀金处理，保证接触电阻小，长期使用不会氧化导致接触不良，内部的滑动弹片是核心零件，既要保证足够的弹性让触点保持足够的接触压力，又要保证滑动时的手感顺畅，不会出现卡滞。建模的时候要注意拨杆和塑壳滑槽的配合间隙，间隙太小会导致拨杆滑动卡涩，间隙太大又会出现拨杆晃动，档位定位不准的问题，一般单边留0.1mm左右的间隙比较合适，同时要考虑注塑件的拔模斜度，塑壳的内壁和外壁都要做合理的拔模角度，保证注塑生产时能顺利脱模。

　　实际应用中，这类开关经常用在小型手电筒的档位切换、无线鼠标的电源开关、小型传感器模块的输出模式选择、便携音频设备的功能切换等场景，因为体积小，安装方便，焊接简单，可靠性高，是小功率低压电路里非常常用的切换元件。建模的时候除了要还原外形尺寸，还要把内部的运动行程关系做对，拨杆的滑动范围要和实际产品一致，不能出现拨杆滑出塑壳或者滑动不到位的情况，引脚的位置和尺寸要准确，方便结构工程师在做整机布局时核对安装空间，检查和周边元件的干涉情况，比如拨杆滑动到最外侧位置时，会不会和旁边的电容、电阻或者壳体筋位发生碰撞，这些细节在三维建模时都要考虑到，不然模型做出来没有实际的工程参考价值。另外开关的整体高度也要控制准确，因为很多便携设备的壳体厚度很薄，开关的总高度如果超出设计值，会导致壳体装配后拨杆突出太多或者被壳体顶住无法操作，这些安装边界的尺寸都是结构选型时必须核对的参数，建模时要严格按照实际产品的尺寸公差来做，保证模型能直接用于整机的装配干涉检查。
