三种规格12V直流LED硬灯条结构设计

　　本次设计的三款低压LED硬灯条，主要面向小型设备内部补光、狭小空间局部照明、老旧设备照明改造这类对安装空间、供电安全性有明确要求的场景，在工业控制柜内部走线照明、小型自动化设备工位补光、桌面小型加工装置的作业面照明场景中，这类低压硬灯条的适配性远高于软质灯带，硬质基底本身就具备一定的结构强度，不需要额外加装支撑型材就能直接固定，省去了软灯带安装时需要搭配铝槽的冗余步骤。三款灯条分别设置了36mm、45mm、60mm三种长度规格，全部采用12V直流供电方案，这个电压等级属于安全特低电压范畴，在设备内部布线时不需要做高压绝缘防护，哪怕是操作人员偶尔触碰带电部位也不会发生触电风险，非常适合靠近操作工位的照明点位使用。

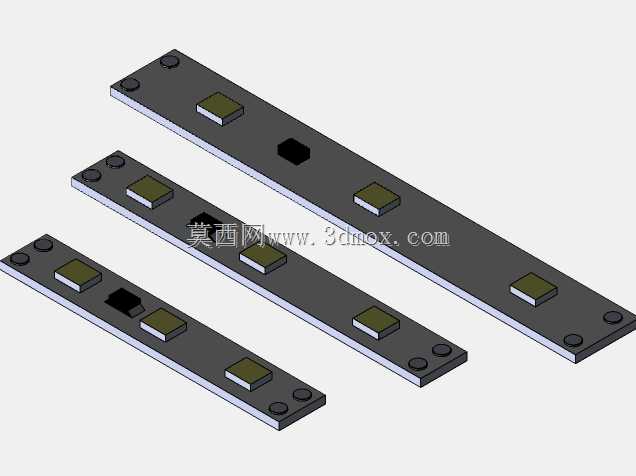

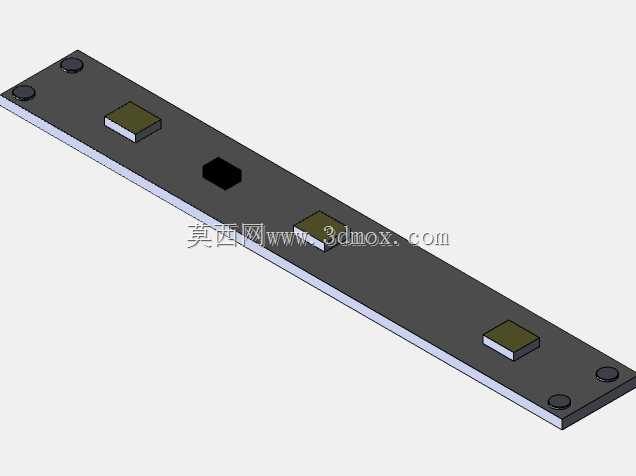

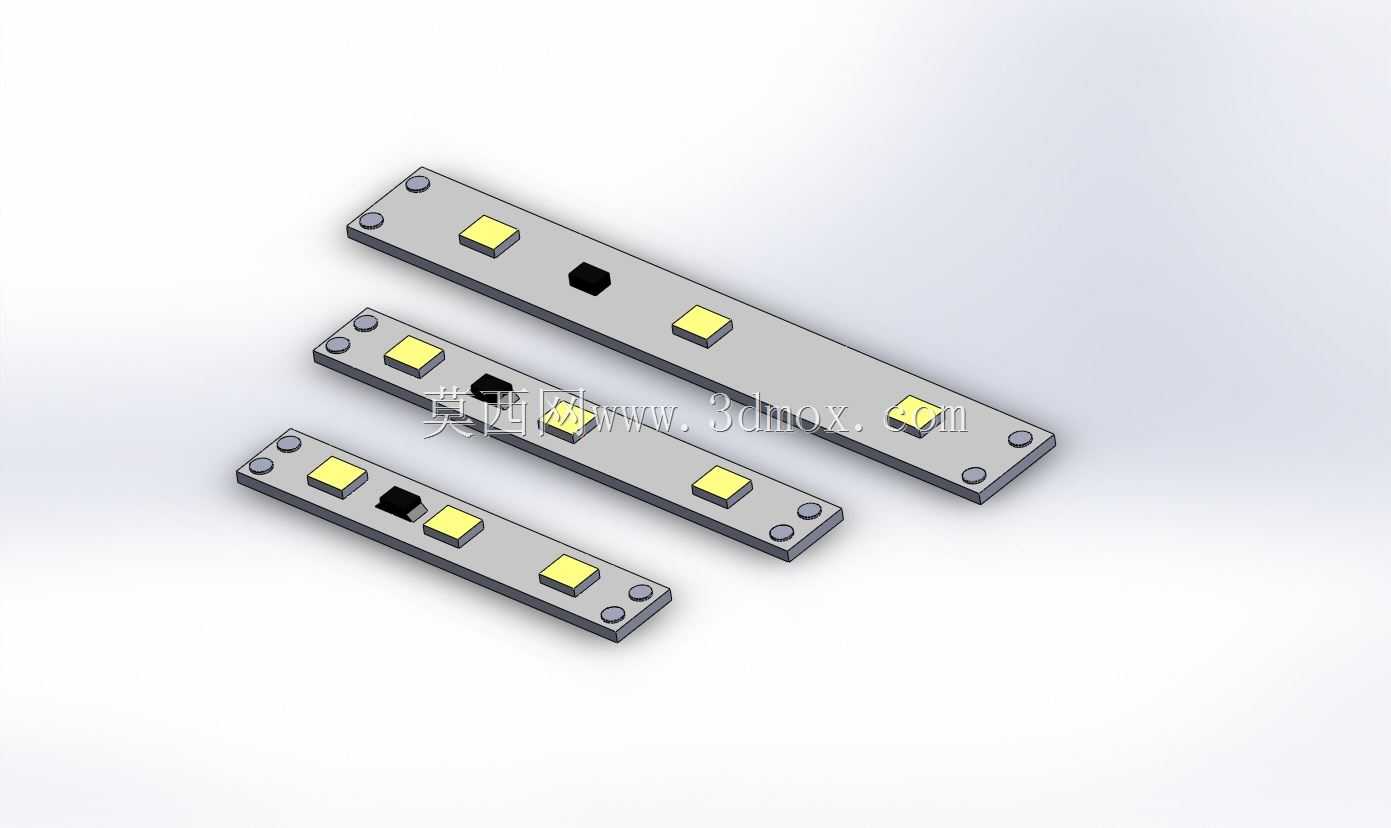

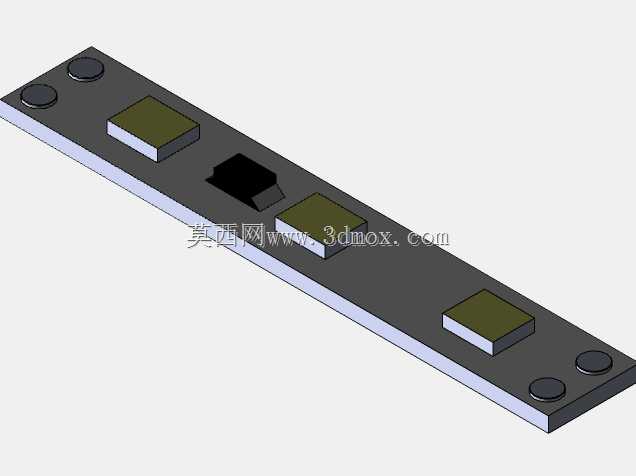

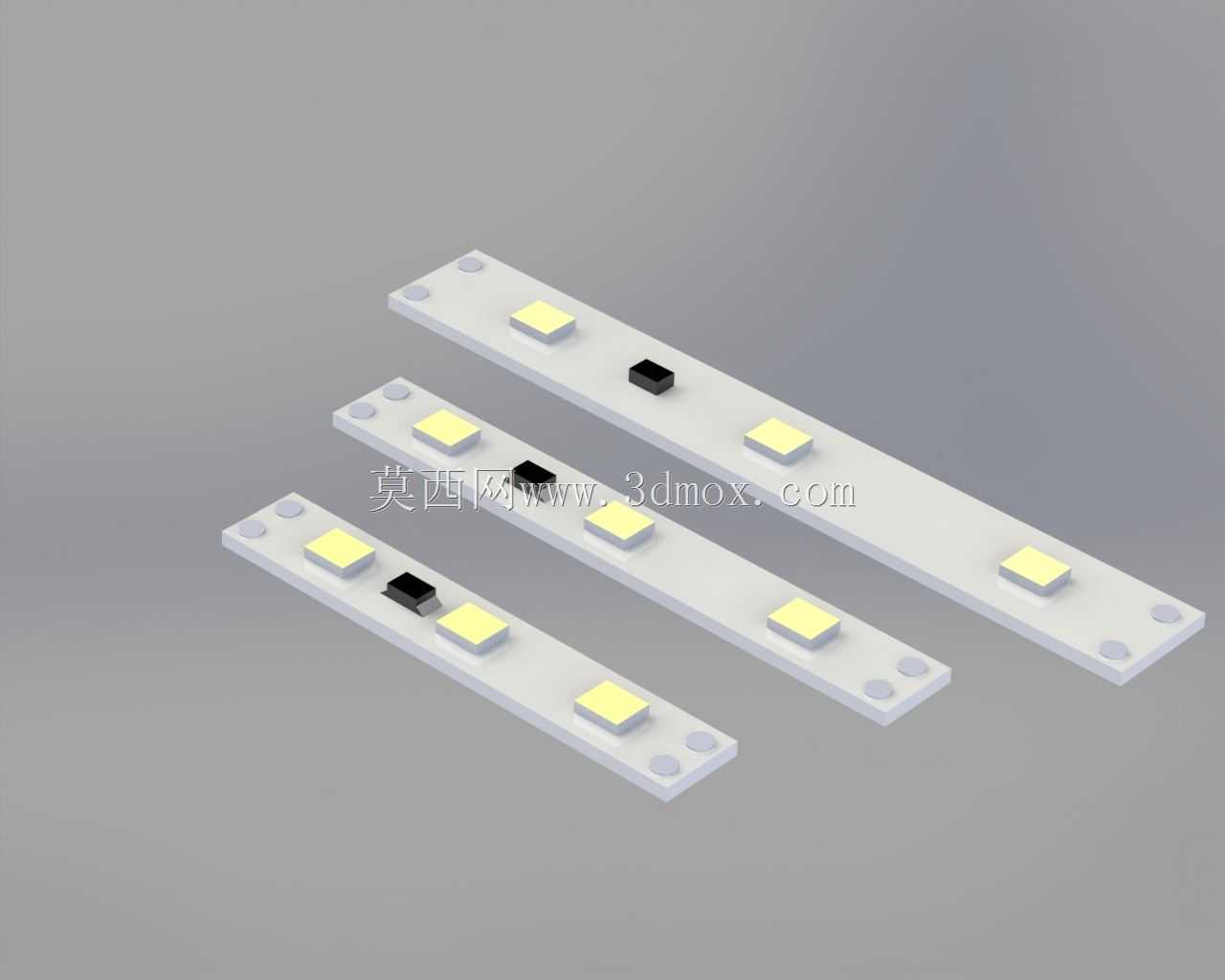

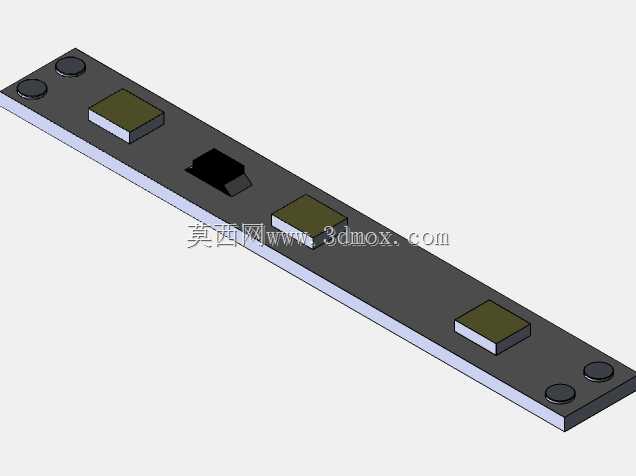

　　从结构设计逻辑来看，三款灯条全部采用长条式矩形铝基电路板作为基底，铝基板本身兼具电路承载与散热双重作用，LED灯珠直接焊接在铝基板表面，灯珠工作时产生的热量可以通过铝基板快速传导到安装接触面，不需要额外加装散热鳍片就能满足小功率灯珠的散热需求，大幅压缩了灯条整体的厚度尺寸，安装后不会过多占用设备内部的有效空间。每款灯条的两端都预留了圆形安装固定孔，安装时可以直接用M2或者M2.5的小螺丝穿过固定孔将灯条锁附在安装面上，不需要额外设计卡扣或者粘接结构，拆装维护都非常方便，固定孔的位置距离灯条端部预留了足够的安全距离，拧螺丝时不会触碰到板上的布线线路，避免安装过程中造成线路短路。灯珠排布上，不同长度的灯条对应匹配了不同数量的LED灯珠，36mm长度款配置3颗灯珠，45mm长度款配置4颗灯珠，60mm长度款配置5颗灯珠，灯珠沿灯条长度方向等间距排布，保证出光均匀度，不会出现局部亮度过高或者暗区的问题，每款灯条上都预留了一个黑色的方形元件位，用来放置限流电阻或者整流元件，保证每颗灯珠的工作电流处于额定范围内，避免电压波动造成灯珠过流烧毁。

　　在安装边界设计上，灯条的宽度控制在10mm以内，厚度不超过3mm，哪怕是设备内部缝隙只有12mm的狭小空间，也能顺利完成安装，接线端可以直接从灯条端部引出导线，不需要在安装面上额外预留接线让位空间，对于改造类项目来说，不需要对原有设备结构做打孔、切削等二次加工，只需要找到合适的平面锁上螺丝就能完成安装。实际使用过程中，这类硬灯条的抗震动性能要优于软灯带，铝基板的刚性结构可以承受设备运行时产生的持续震动，不会出现软灯带长期震动后灯珠脱焊、线路断裂的问题，适合在有持续震动的工业设备上使用。

　　设计时也考虑了不同场景的亮度需求，三款不同长度的灯条可以根据照明区域的大小灵活选择，小范围局部照明选36mm款，中等长度区域选45mm款，需要覆盖更长照明范围的点位选60mm款，不需要额外裁剪拼接，减少了现场施工的工作量。灯条表面没有额外加装柔光罩，一方面是为了压缩整体厚度，另一方面工业设备内部照明对光线柔和度要求不高，直出的光线亮度更高，更适合看清设备内部的零部件结构，要是有柔光需求也可以在后续加装时自行粘贴柔光膜，不会影响灯条本身的固定结构。供电接口没有做一体化的接插件设计，而是预留了焊盘位置，使用者可以根据自己的布线需求选择焊接导线或者直接焊接插针，适配不同设备内部的接线方式，不会因为固定接插件的尺寸问题影响安装适配性。
