多联式电气接线线夹结构设计方案

　　在低压电气柜内部布线、小型电源模块接线、配电盘二次回路接线这类场景里，导线端头的固定与导电连接可靠性，直接决定整套电气系统的运行稳定性，以往单颗独立接线端子排布时，常出现间距不均、导线拉扯后端子移位、相邻接线端误碰短路的问题，这款多联组合式线夹式接线端子，正是针对这类现场痛点完成的结构设计。从实际使用场景出发，这类接线件主要适配线径6mm²的单股硬导线，常见于小型电源变压器输出端接线、工控设备内部电源分线、照明回路端子排扩展等工况，相比零散的独立接线柱，多联一体的基座设计能让同组接线点保持固定间距，安装时只需将整体基座固定在安装板上，无需逐个调整端子位置，能大幅减少柜内布线的装配工时。

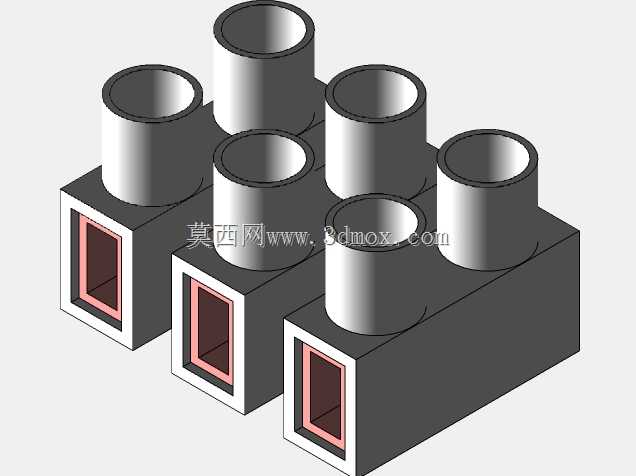

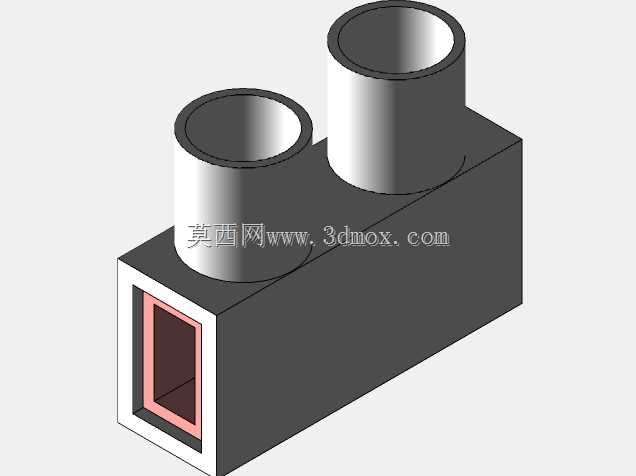

　　设计过程中首先考虑的是接线的夹持可靠性，每一个线夹单元都采用方形进线孔搭配上方圆柱形压线腔的结构，导线从基座侧方的方形孔插入后，可通过圆柱形腔体内的压线结构完成紧固，方形孔的内壁做了微倒角处理，既能避免导线插入时被孔边毛刺割伤线芯，也能在压线完成后限制导线的周向转动，避免设备运行过程中受振动影响导致导线松脱。多联组合的结构做了模块化的适配设计，可根据实际接线需求选择1联到12联的不同配置，不需要额外拼接配件，一体成型的基座能保证各接线单元之间的位置精度，相邻接线端的中心距保持统一尺寸，既满足电气安全间隙要求，也能适配标准的走线槽出线位置，不会出现导线弯折角度过大导致的线芯损伤问题。

　　从安装边界来看，单联接线单元的基座宽度适配常规端子排的安装尺寸，整体基座的底部做了平整的安装面，既可以用螺丝直接固定在绝缘安装板上，也能适配标准DIN导轨的卡扣安装需求，不需要额外定制安装支架。压线腔的圆柱形结构做了足够的壁厚设计，在拧紧压线紧固件时，腔体不会因为受力产生开裂变形，同时腔体的高度预留了足够的操作空间，使用常规螺丝刀就能完成压线操作，不需要特殊的专用工具。考虑到电气连接的绝缘需求，基座整体采用绝缘材质设计，相邻接线单元之间有足够的绝缘隔层，即使在潮湿、多尘的工业现场环境下，也能避免相邻接线端之间出现爬电、击穿的问题。

　　进线端的方形孔尺寸做了精准的公差控制，6mm²的单股导线插入后不会出现过大的旷量，压线时线芯能被均匀压紧，不会出现局部压接过紧导致线芯断裂、或者压接过松导致接触电阻过大发热的问题。在实际布线作业中，这类多联线夹还能帮助施工人员快速区分同组线路，不同回路的导线接入对应联的接线位后，后期检修排查线路时不需要逐个核对端子编号，顺着一体基座就能快速理清同组线路的走向，减少检修时的查线时间。相比传统的螺丝式接线柱，这款线夹的压线接触面积更大，导线插入后与导电件的接触更充分，长期通过额定电流时的温升更低，能有效避免因为接触不良导致的接线端过热烧蚀问题。基座的边角位置都做了圆角过渡处理，装配作业时不会划伤施工人员的手部，也不会刮破导线的绝缘层。在结构建模过程中，每一个尺寸都匹配实际的电气安装规范，接线端的带电部位与基座安装面之间的绝缘距离符合低压电气设备的安全要求，不需要额外增加绝缘垫片就能直接安装使用。多联一体的结构也提升了整体的抗振性能，在设备运输或者运行产生振动的工况下，不会出现单个端子松动移位的情况，接线的长期可靠性更有保障。针对不同的接线需求，模块化的联数选择能让设计人员在做电气排布时更灵活，小到2联3联的信号接线，大到12联的电源分线，都能选用对应规格的产品，不需要储备多种不同规格的零散端子，也能减少物料管理的成本。
