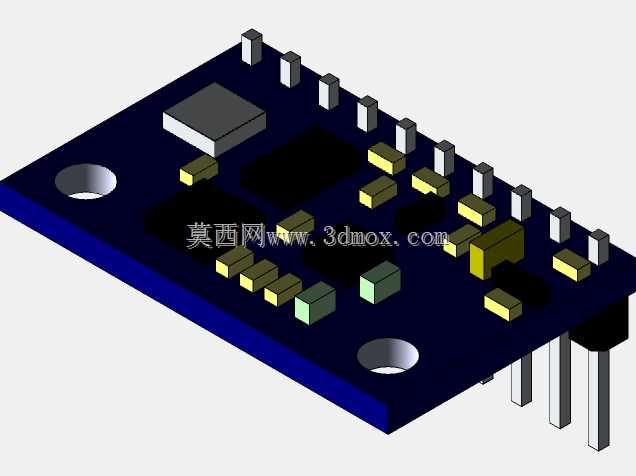

GY-801运动陀螺仪加速度计模块结构设计

　　在小型无人机飞控、机器人姿态感知、穿戴式动作捕捉、智能小车平衡控制这类需要实时获取载体运动姿态的场景里，这类集成式惯性测量模块是核心感知部件，GY-801这类多轴融合的模块，能同时输出三轴加速度、三轴角速度的原始数据，部分版本还集成磁力计做航向校准，给上层控制算法提供实时的运动状态输入。做这类模块的三维结构设计时，首先要考虑的是PCB板的安装适配性，板体采用标准的矩形布局，对角预留的两个金属化安装孔是核心安装基准，孔径适配M2规格的螺丝，孔位间距做了通用化设计，能兼容市面上多数开源飞控、传感器扩展板的安装孔位，不需要额外做转接支架就能直接固定在设备舱内。

　　板上元件的布局遵循信号完整性与结构防护的双重要求，核心的MEMS传感芯片布置在板体几何中心位置，尽可能减少板体形变、安装应力对传感精度的影响，外围的阻容元件围绕芯片做就近排布，缩短信号走线长度，降低电磁干扰的影响。排针接口统一布置在板体的两个长边侧，引脚定义遵循通用的I2C通信接口标准，排针伸出板底的高度做了统一限定，既保证焊接后能稳定插在面包板或者扩展排母上，又不会因为引脚过长导致安装时与下方结构件发生干涉。板上的电源指示、状态指示元件布置在板边靠近接口的位置，方便调试时直接观察模块工作状态，不需要额外外接指示灯。

　　做结构建模时，所有元件的高度都做了精准还原，最高的排针元件高度、板上最高的芯片封装高度都做了实测校核，确保在做整机结构装配时，能准确预留模块的安装空间，不会出现元件与外壳、其他板卡干涉的问题。模块的板厚采用标准的1.6mmFR4板材厚度，建模时还原了PCB板的基材厚度、铜箔层、阻焊层的分层结构，安装孔的金属化环也做了细节还原，方便后续做装配仿真时，准确模拟螺丝锁紧时的应力分布，避免安装时压裂板体。在实际设备集成中，这类模块的安装位置要尽可能远离电机、变压器这类强电磁干扰源，同时要保证模块的坐标轴向与设备的机体轴向平行，减少后续姿态解算时的坐标转换误差，建模时在板体表面做了轴向标识的结构还原，方便装配时快速对准安装方向。

　　模块的整体外形尺寸控制在极小的范围内，能塞进狭窄的设备舱空间里，对于小型化的智能设备来说，这种紧凑的结构设计能大幅降低整机的结构设计难度，不需要为传感器预留过大的安装空间。板上的元件排布还考虑了返修便利性，核心芯片周围预留了足够的烙铁操作空间，阻容元件采用标准的0603封装，损坏后可以快速替换，排针采用标准的2.54mm间距，市面上容易采购替换件。在做结构强度校核时，重点考虑了安装孔位置的结构强度，因为模块在设备上可能会承受持续的振动，比如无人机飞行时的电机振动、机器人运动时的冲击振动，安装孔周围的PCB区域做了加宽处理，减少长期振动下板体开裂的风险。建模时所有元件的封装都采用实际量产的标准封装尺寸，没有做夸张的简化，能直接用于整机的结构干涉检查、装配工艺仿真，甚至可以直接导出做安装支架的快速设计，不需要再重新测绘模块尺寸。对于做嵌入式设备、小型智能装备的结构工程师来说，这类精准的模块三维模型能大幅缩短结构设计周期，不需要等实物模块到手再测绘尺寸，在方案设计阶段就能完成整体布局规划，提前排查安装干涉、空间不足这类问题。
