红外检测传感模块结构设计方案

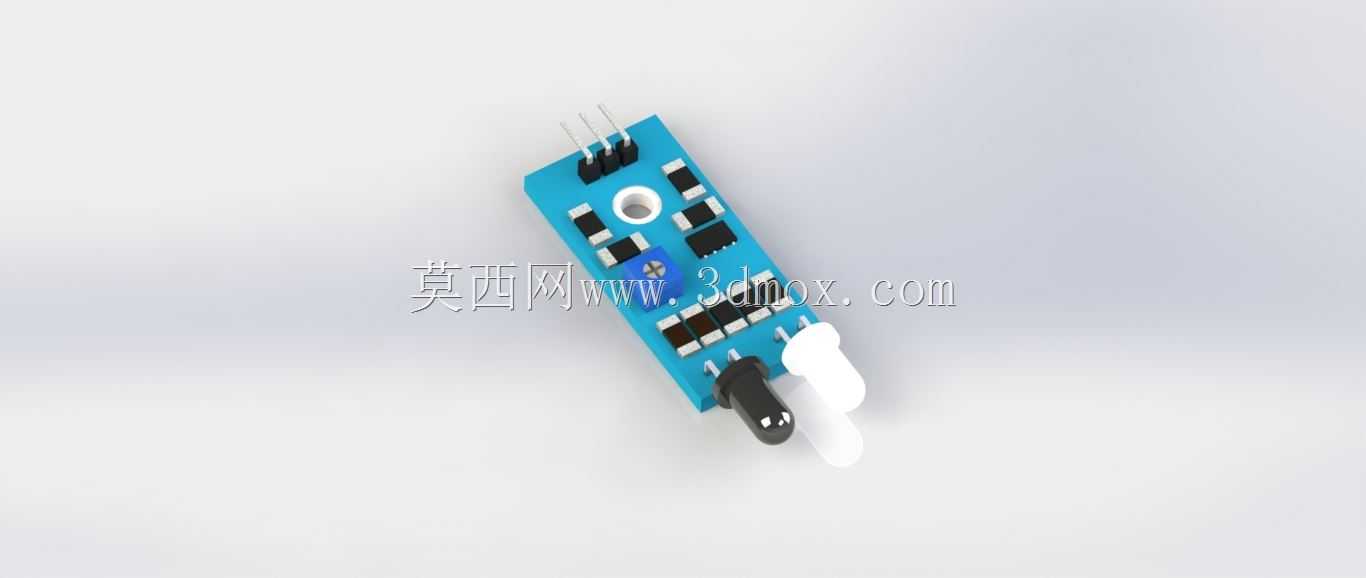

　　在工业自动化产线的物料到位检测、智能仓储的货物存在识别、消费电子的近距感应场景中，红外检测类传感模块是应用频次极高的基础感知部件，本次完成结构建模的这款红外检测传感单元，正是针对这类通用场景做的标准化结构设计。从实际使用的角度出发，这类模块的核心需求是安装便捷、感应角度稳定、板载元件排布合理不产生干涉，同时要兼容常规面包板调试与设备内部固定两种使用状态。建模过程中首先确定了PCB基板的尺寸边界，整体板长控制在38mm，板宽16mm，板厚1.6mm，完全符合常规小功率传感模块的尺寸规范，板边预留的两个直径3.2mm的安装孔，孔中心距为30mm，既可以配合M3螺丝完成设备内壁的固定安装，也能直接插装在标准面包板上做原型验证，不会和周边插针产生空间冲突。

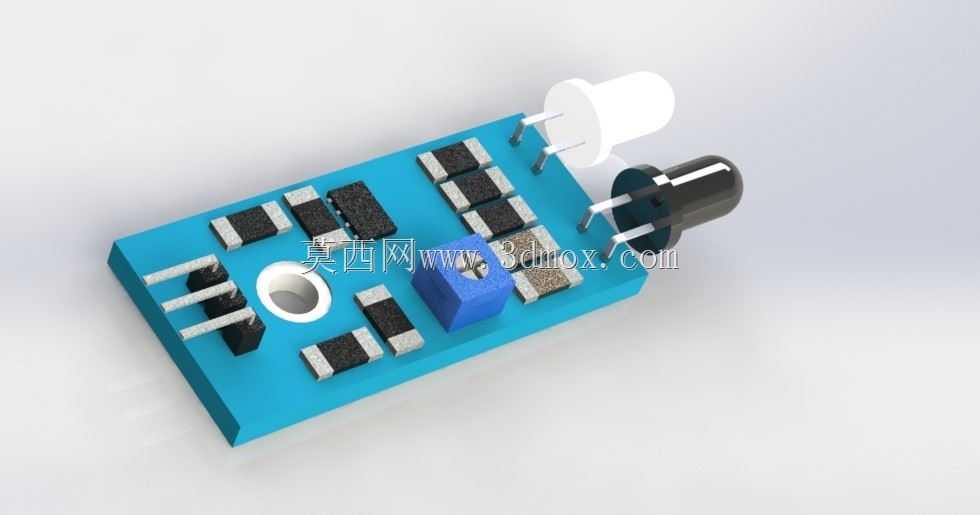

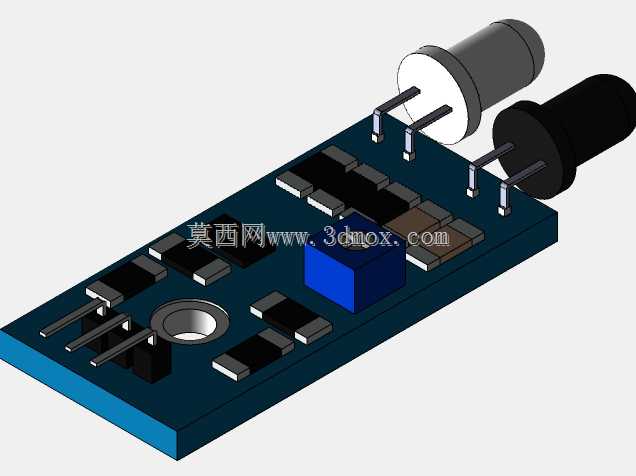

　　板载元件的排布逻辑完全遵循实际电路的焊接与信号走向：前端的红外发射与接收管采用并排错位布局，发射管位于白色塑料支架内，接收管为黑色金属封装，两者中心距8mm，这个间距可以有效避免发射管的光线直接串扰到接收端，保证检测距离的稳定性，实测有效检测距离可以覆盖2mm到30cm的范围，适配绝大多数近距存在检测的场景。板载的电位器放置在基板中部偏上的位置，旋钮顶部距离板面高度为6mm，调试时可以用小号一字螺丝刀直接调节，不需要额外拆除周边部件，电位器周边预留了2mm的操作空间，不会因为旁边的排针、电容元件阻碍调试动作。

　　板载的三个直插LED指示灯分别对应电源、信号输出、检测状态，灯珠顶部距离板面高度为5.5mm，灯珠位置靠近板边，安装在设备内部时可以直接通过设备外壳的预留观察孔看到指示灯状态，不需要额外加导光柱。信号输出排针采用2.54mm标准间距的3Pin直插排针，排针长度为11mm，插装后露出板面的长度为8mm，既可以直接插接杜邦线做信号传输，也能兼容市面上通用的传感器扩展板，排针位置设置在板的上端，接线时线材不会遮挡前端的红外收发头，避免线材干扰检测光路。基板背面没有布置过高的元件，所有贴片元件的厚度都控制在1mm以内，背面贴装后整体平整度误差不超过0.1mm，贴装在设备金属内壁时不会因为元件凸起导致安装歪斜。

　　模块的红外收发头前端做了15度的收束角度设计，对应的检测视场角为30度，在检测小尺寸物体时不会因为周边环境的反光产生误触发，比如在自动化产线上检测直径5mm的螺丝到位时，只要螺丝进入检测范围就能稳定触发信号，不会因为旁边的工装反光给出错误信号。建模过程中所有元件的装配间隙都按照实际焊接工艺要求预留，直插元件的焊盘孔径比元件引脚直径大0.3mm，保证波峰焊时焊锡能充分浸润，贴片元件的焊盘间距完全符合对应封装的行业标准，不会出现连焊、虚焊的结构问题。考虑到实际使用中可能存在的轻微磕碰，模块四个角都做了R1mm的圆角处理，不会因为板边尖锐划伤安装人员的手部，也不会在插装面包板时刮伤面包板的塑料接触片。另外在红外接收管的周边，特意预留了0.5mm的遮光罩安装槽位，如果使用场景存在强红外干扰，可以直接加装3D打印的黑色遮光罩，不需要重新修改PCB结构，拓展性足够覆盖多数工业场景的抗干扰需求。
