SICK对射式光电检测传感器结构

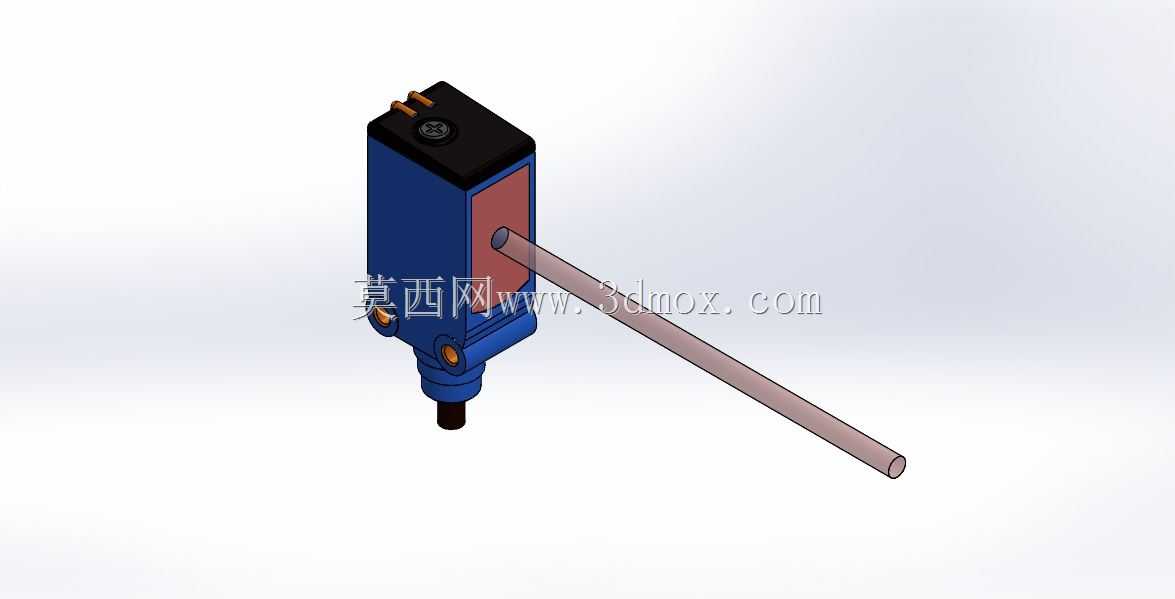

　　在自动化产线的物料到位检测、工位工件有无判断、输送线物体计数这类场景里，光电传感器是出场率极高的检测元件，这款对射式光电检测元件的结构设计，完全围绕工业现场的安装适配、检测稳定性需求展开。先从安装边界说起，主体采用方型壳体设计，壳体侧面预留了标准的安装孔位，可适配M4规格的安装螺丝，不管是直接固定在铝型材机架的槽位上，还是搭配专用的安装支架调整角度，都能快速完成定位，主体出线端采用下出式的接头结构，不会和侧面的检测光路、安装固定位产生干涉，布线时可以顺着设备机架的走线槽排布，避免线缆被运动部件剐蹭磨损。

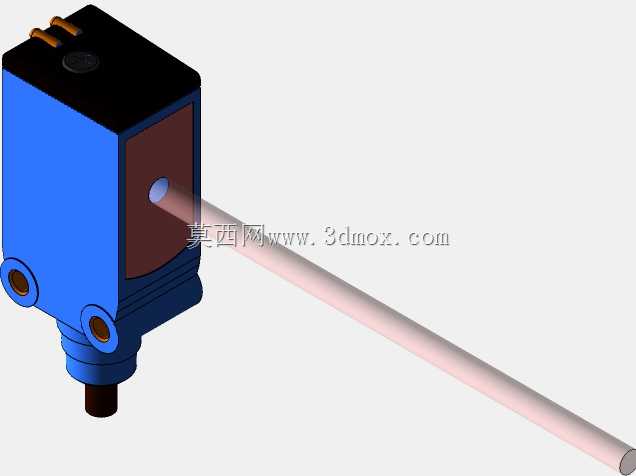

　　伸出的检测杆部分是光路传导的核心结构，长度经过适配设计，既可以避开安装位周边的钣金遮挡，保证发射端的光路可以无阻碍对准接收端，又不会因为杆体过长在设备运行时被物料碰撞导致偏移，杆体的直径控制在合理范围，不会占用过多的安装空间，在紧凑的工位布局里也能找到合适的安装位置。功能特性上，这款光电传感器采用对射式检测原理，相比漫反射式的检测元件，它的检测距离更长，抗环境光干扰的能力更强，在车间有照明灯光变化、工件表面反光不均的场景下，也能稳定输出检测信号，不会出现误触发的情况。

　　壳体的结构设计做了分层处理，上部的黑色端盖是电路模块的封装位置，内部集成了光电发射、信号处理的电路部分，端盖和蓝色主体壳体之间做了卡扣加密封胶条的配合结构，可以阻挡车间里的粉尘、切削液溅入内部，保护电路元件稳定工作；侧面的红色区域是灵敏度调节的指示窗口，调试的时候可以直接观察指示灯的状态，快速调整检测的灵敏度阈值，适配不同透光率、不同尺寸的工件检测需求。设计思路上，整个结构没有多余的冗余设计，所有的外形结构都服务于安装便捷性、检测稳定性这两个核心需求，壳体的棱角做了小圆弧过渡，既不会因为锐边在安装时划伤操作人员，也不会在壳体表面积攒过多的车间粉尘，日常维护的时候只需要擦拭干净检测镜头的位置就可以保证检测精度，不需要复杂的拆解维护。

　　下部的螺纹接头部分是标准的工业接线接口，可以快速对接设备的IO信号线路，接线的时候不需要拆开壳体，直接把配套的航空插头拧上就可以完成接线，大幅减少现场安装调试的时间。在实际的设备选型过程中，这类光电传感器常被用在包装机械的物料到位检测、输送线的堵料判断、自动化装配工位的工件有无检测场景，它的安装尺寸兼容性强，可以替换同规格的其他品牌光电传感器，不需要重新改动设备上的安装孔位，降低设备改造的成本。建模的时候，要重点注意安装孔的位置精度、检测杆的同轴度，还有接头部分的螺纹尺寸匹配，这些尺寸如果出现偏差，会导致现场安装的时候无法固定，或者光路对准出现偏差，影响检测的稳定性；壳体的壁厚设计也要考虑工业使用的强度需求，不能因为壁厚过薄导致安装拧紧螺丝的时候出现壳体开裂的情况，同时也要控制整体的重量，避免安装在小型支架上的时候因为自重过大出现位置偏移。
