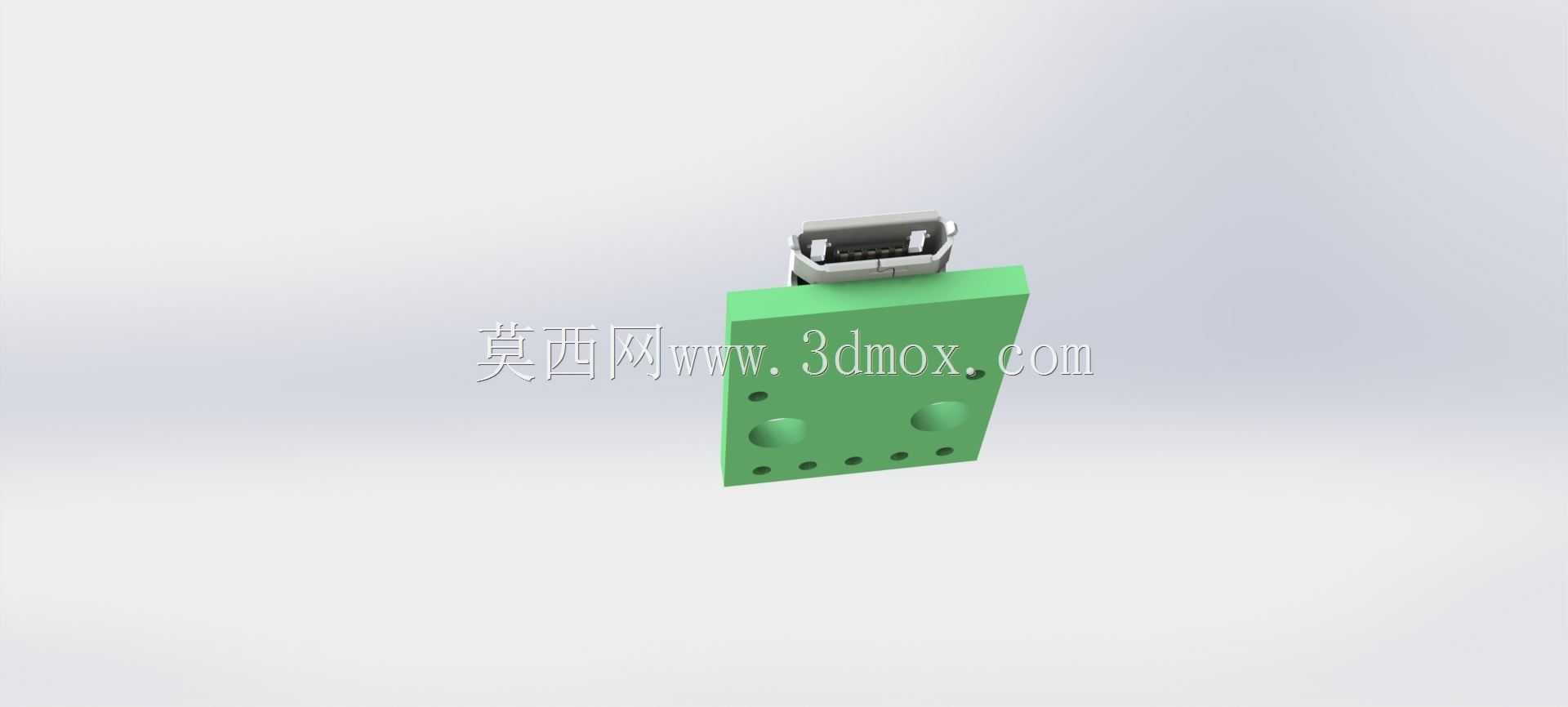

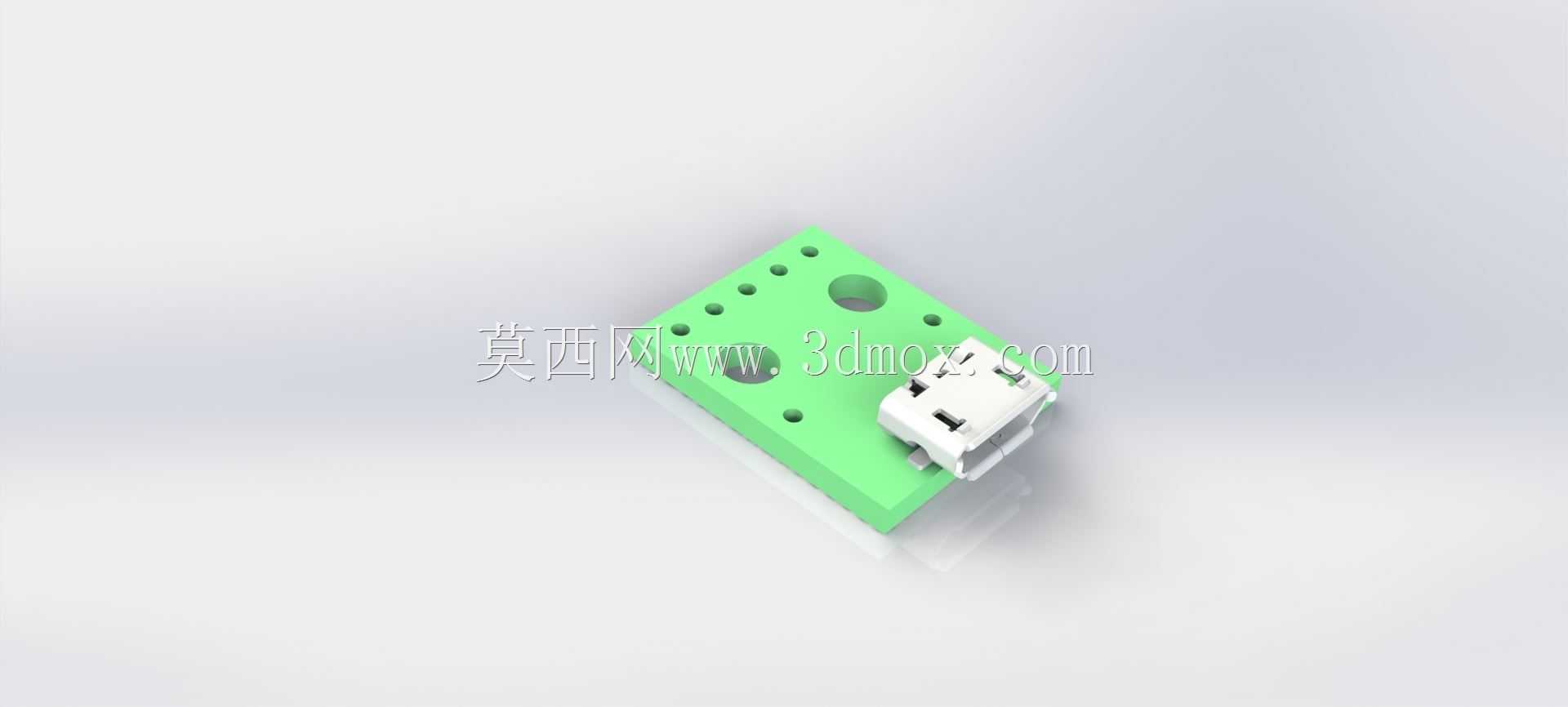

MicroUSB DIP直插接口载板结构设计

　　在消费电子、小型嵌入式设备的硬件开发场景中，板载USB接口的选型与安装结构直接决定了设备的外接供电、数据传输可靠性，这款MicroUSB DIP直插接口载板的结构设计，正是面向小批量DIY开发、紧凑型数码产品的板端连接需求完成的三维结构建模。从实际使用场景来看，这类结构常应用在小型开发板、便携数码外设、自制小型电子装置上，承担设备与外部USB线缆的物理连接、信号与电力传输的载体功能，相比贴片式MicroUSB接口，DIP直插的封装形式更适合手工焊接、小批量打样制作，对DIY开发者、小型硬件工作室的加工条件更友好，不需要专用的回流焊设备，普通恒温烙铁即可完成接口与载板的焊接固定。

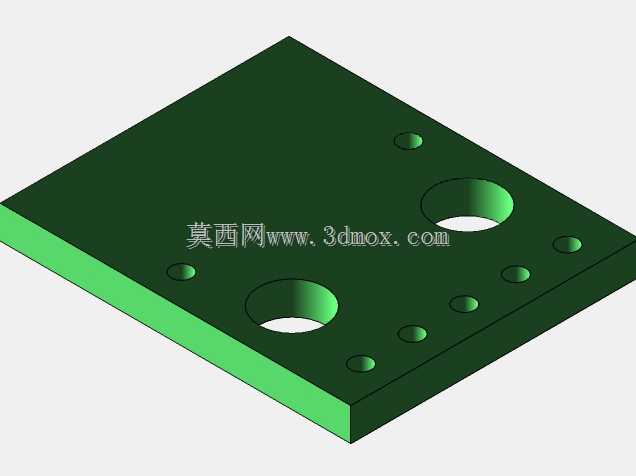

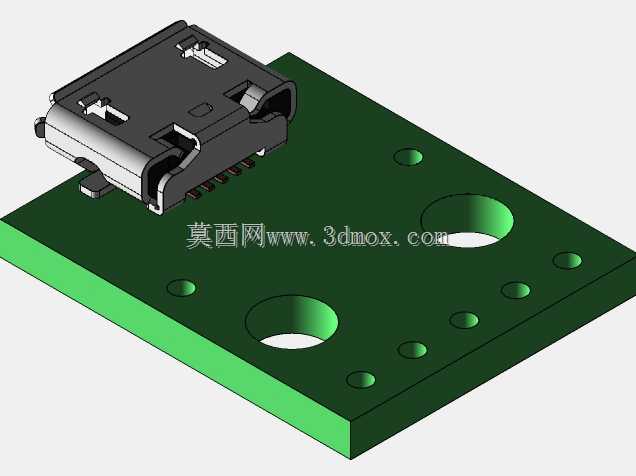

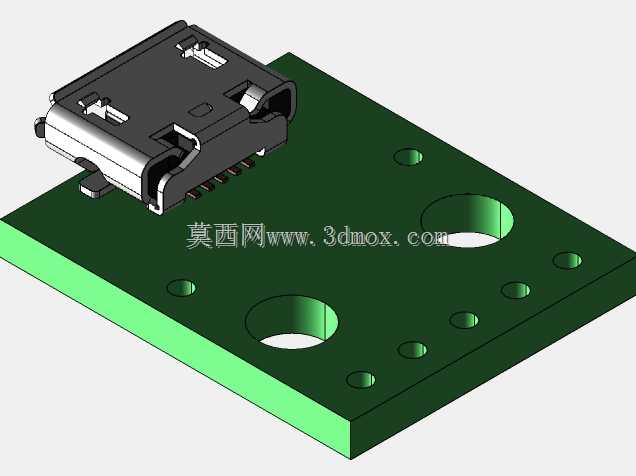

　　设计过程中首先考虑的是接口的安装定位精度，载板上预留的接口安装槽位完全匹配MicroUSB母座的外形公差，母座金属外壳的定位凸点与载板上的对应凹槽完全契合，焊接前可以先将母座卡入槽位完成预固定，避免焊接过程中接口偏移导致的后期插线对位不准、插拔受力不均的问题。载板上的通孔设计做了区分，大尺寸的通孔为安装固定孔，孔径适配常用的M2规格螺丝，可将整个载板直接固定在设备外壳的内部螺柱上，固定孔的位置做了沉台设计，螺丝锁紧后螺帽不会突出载板表面，不会和周边的其他电子元件产生空间干涉；小尺寸的通孔为焊盘过孔，每个过孔的位置严格对应MicroUSB母座的五个引脚，过孔孔径做了0.3mm的公差预留，既可以保证引脚顺利穿过，又能避免孔径过大导致焊锡流淌造成的引脚短路问题。

　　载板的外形尺寸做了紧凑型规划，整体长宽尺寸控制在可容纳接口与固定孔的最小边界，厚度选用常规1.6mm的PCB板厚标准，适配绝大多数小型电子设备的内部安装空间，不会占用过多的设备内部容积。接口伸出载板边缘的长度做了精准测算，当载板固定在设备外壳内部时，MicroUSB母座的插口端刚好与外壳上的USB开口齐平，既不会因为接口内陷导致USB公头无法完全插入，也不会因为接口外伸过多导致外壳组装时出现干涉。载板边缘做了0.2mm的倒角处理，避免板边毛刺在组装过程中划伤设备内部的导线或者其他元件。

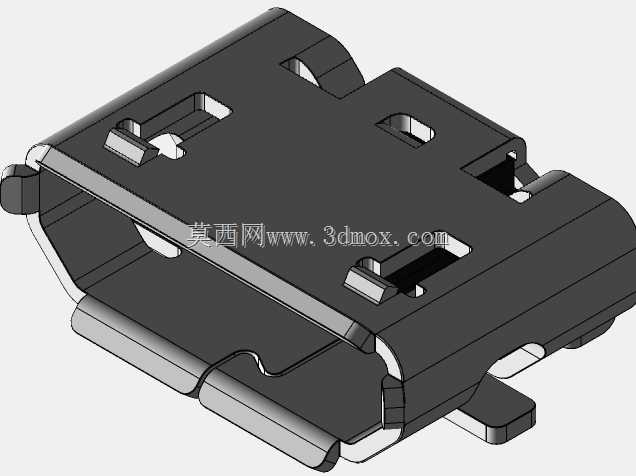

　　从结构强度角度考虑，MicroUSB母座的金属外壳与载板之间预留了两个焊接固定位，除了引脚的焊接固定之外，金属外壳的两个固定脚也可以穿过载板对应的过孔焊接在载板背面，大幅提升接口的插拔受力强度，日常使用中反复插拔USB线时，受力会通过金属固定脚分散到整个载板上，不会出现引脚脱焊、接口松动的常见问题。载板上的固定孔周边做了铺铜加宽处理，螺丝锁紧时的压力会分散到更大的板面上，不会因为锁紧力过大导致载板开裂。

　　建模过程中对所有配合面做了公差校验，接口与载板槽位的配合选用间隙配合，预留0.1mm的安装间隙，方便手工组装时母座可以顺利卡入位，同时不会因为间隙过大导致接口晃动。所有通孔的位置度公差控制在0.05mm以内，保证焊接后引脚与焊盘的对位精度，避免出现虚焊、连焊的问题。载板的布线区域做了空间预留，接口引脚对应的走线区域没有设置其他结构遮挡，方便后期PCB布线时可以直接引出电源线与信号线，不需要额外调整结构。

　　这类结构的实际使用中，很多DIY开发者会用它来做小型充电宝、自制USB小外设、开发板外接USB接口的扩展载板，相比直接将MicroUSB母座飞线连接的方式，这种载板固定的结构稳定性更高，长期使用不容易出现接触不良的问题，而且安装固定方便，可以直接通过螺丝固定在外壳内部，不需要额外打胶固定，后期维护更换也更便捷。设计时也考虑了不同使用场景的适配性，载板上多余的空间可以根据实际需求添加其他贴片元件，比如ESD保护二极管、限流电阻等，不需要额外修改载板的主体结构，预留的安装空间足够容纳常用的小型贴片元件。
