带I2C接口的1602字符液晶显示模块

　　在嵌入式开发、小型工控设备、教学实验平台的人机交互环节，字符型液晶显示模块是应用频次极高的基础部件，这款集成PCF8574芯片的I2C接口16x2字符液晶，正是针对传统并行接口1602接线繁琐、占用IO资源多的痛点优化而来的成熟方案。从实际工程应用场景来看，这类模块常被部署在小型温控设备、电源管理单元、数据采集终端、学生课程设计作品、简易工业参数显示面板中，承担两行共32个ASCII字符的显示任务，可实时反馈设备运行参数、状态提示、故障代码等核心信息，无需复杂的图形渲染逻辑，对主控芯片的算力要求极低，适配8位单片机、低端ARM核心板等绝大多数嵌入式主控硬件。

　　从功能特性层面看，传统并行接口的1602液晶需要连接8根数据线外加3根控制线，合计占用11个主控IO口，对于引脚资源紧张的小型主控板而言十分不友好，而这款模块通过板载的PCF8574 I/O扩展芯片，将并行接口转换为标准I2C串行通信接口，仅需SCL、SDA两根通信线加上电源、地线即可完成全部连接，接线工作量减少70%以上，同时大幅降低了布线时的信号干扰风险，在多设备挂载的I2C总线中，还可通过地址选择引脚配置不同的器件地址，避免同总线设备地址冲突。模块板载对比度调节电位器，无需外接额外元件即可完成显示对比度的校准，背光电路也做了板载集成，可通过软件指令控制背光开关，适配不同光照环境下的显示需求。

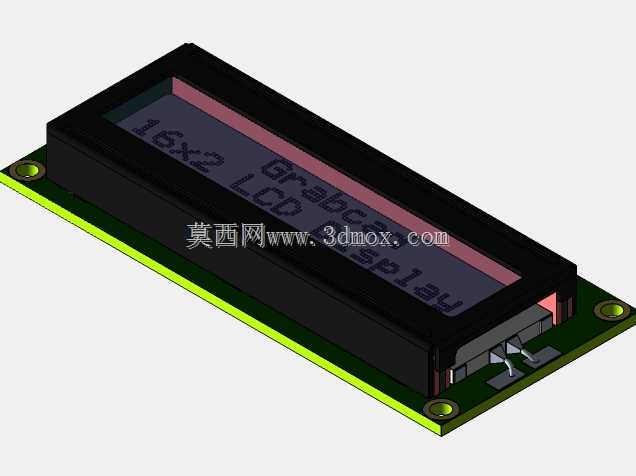

　　从设计思路上看，整个模块采用分层堆叠结构，底层为FR-4材质的PCB载板，将液晶玻璃的驱动引脚、PCF8574扩展芯片、上拉电阻、电位器、背光限流电阻、固定安装孔全部集成在载板上，上层通过导电胶条连接16x2字符型液晶玻璃屏，外围采用黑色ABS塑料边框做结构固定与防护，边框与PCB载板之间通过卡扣结构锁紧，无需额外螺丝即可完成屏体与载板的固定，装配工艺简单，适合批量生产。PCB载板的边缘做了圆角处理，避免安装时划伤操作人员或周边线材，四个安装孔位采用金属化过孔设计，可通过M2铜柱或螺丝将模块固定在设备面板内侧或主控板预留位置，安装孔的位置公差控制在±0.1mm范围内，适配绝大多数标准1602液晶的安装孔位，可直接替换传统并行接口的同尺寸液晶模块，无需修改原有设备的结构安装位。

　　关于外形尺寸与安装边界，这款模块的整体外轮廓尺寸与标准1602液晶完全兼容，PCB载板长度为80mm，宽度为36mm，板厚1.6mm，加上上层液晶屏与边框的总厚度为13mm，四个安装孔的中心距分别为横向75mm、纵向31mm，安装孔内径为2.2mm，可适配M2规格的固定螺丝。屏体的有效显示区域位于模块正面居中位置，长度为64.5mm，宽度为13.8mm，每个字符的显示点阵为5x8像素，字符间距为1像素，行间距为4像素，可清晰显示英文字母、数字、常用符号以及自定义字符。模块的对外接口为标准2.54mm间距的4Pin排针，从左到右依次为GND、VCC、SDA、SCL，排针伸出PCB背面的长度为7mm，既可以直接插在面包板上做原型验证，也可以通过杜邦线连接到主控板，还可以根据设备需求将排针更换为贴片插座，适配不同的接线方式。在结构设计时还考虑了模块的散热空间，PCB载板上驱动芯片的位置预留了0.5mm的凸起高度，避免安装时芯片与设备壳体直接接触造成磨损，同时背光LED的位置做了均匀散光处理，避免显示区域出现明暗不均的情况。在实际选型使用时，需要注意模块的工作电压为5V，与常用的5V单片机系统直接兼容，若用于3.3V系统则需要确认I2C总线的电平匹配，避免出现通信失败的问题，同时模块的工作温度范围为0-50℃，不适合在极端高低温的户外工业场景长期使用，多用于室内常温环境下的设备显示需求。
