多规格圆形小摇臂船型翘板开关结构

　　这类圆形小摇臂开关是低压电气回路里最常见的通断执行元件之一，日常在小型家电、桌面工控终端、便携测试设备、低压配电小回路、DIY电子制作项目里都能见到它的身影，核心作用就是通过手动扳动摇臂实现单回路电源的接通与断开，不需要额外的操作工具，手指轻拨就能完成状态切换，操作反馈清晰，普通使用者不需要培训就能快速上手。

　　从实际选型适配的角度看，这款开关做了14mm、15mm、16mm三个常用安装直径规格，刚好覆盖了市面绝大多数薄型面板、设备壳体的开孔尺寸区间，不需要额外扩孔或者加装衬套就能直接适配，安装结构采用卡扣式卡脚设计，卡入对应直径的面板开孔后，两侧的弹性卡爪会自动抵紧面板背面，不需要额外打螺丝固定，装配效率比螺纹固定式的同规格开关高不少，适合流水线批量装配的场景，同时底部预留的插片接线端采用标准快插规格，和常规6.3mm规格的冷压端子完全匹配，接线时不需要焊接，直接把压好端子的导线插到位就能完成电气连接，后期维护更换也不需要拆焊，拔下端子就能取下开关，维修替换的时间成本很低。

　　设计层面上，这款开关的摇臂做了内凹式的弧形造型，手指拨动的时候接触面积更大，不会出现打滑的情况，同时摇臂和基座之间的配合间隙做了严格控制，既保证扳动时没有卡滞感，又能避免日常使用时灰尘、少量溅水从缝隙进入开关内部，提升日常使用的可靠性。开关的基座部分采用耐温阻燃的工程塑料材质，能承受回路通断时产生的短时温升，不会因为长期带载工作出现壳体变形的问题，内部的触点采用银合金材质，250V交流工况下额定通断电流可达3A，能满足绝大多数小功率用电设备的通断需求，不会因为带载分断出现触点烧蚀、接触不良的问题。

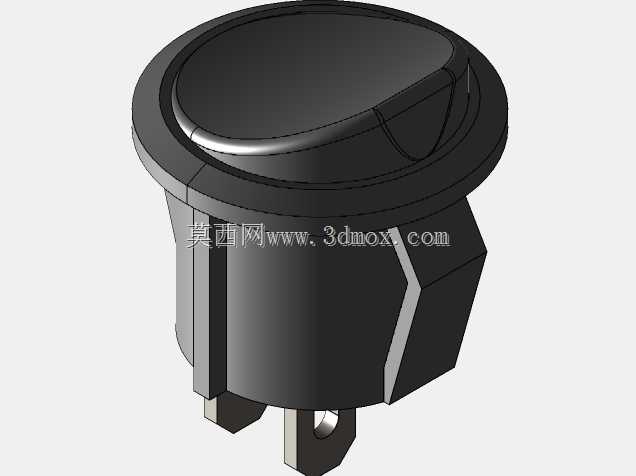

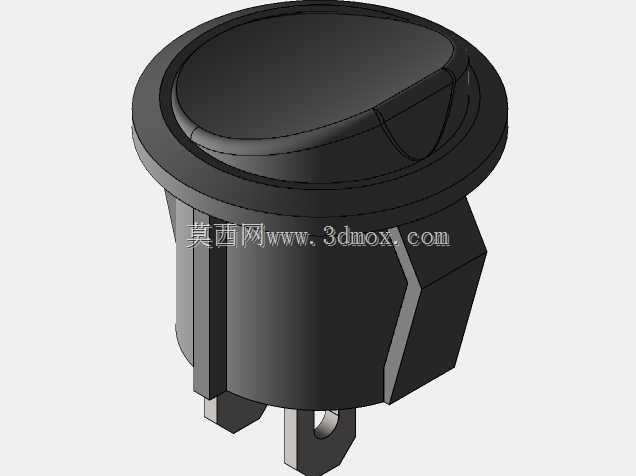

　　从三维建模的细节来看，这款模型完整还原了开关的所有装配特征：包括顶部摇臂的弧度、外圈安装法兰的厚度、侧面弹性卡爪的倾斜角度、底部插片的位置与厚度尺寸，所有配合面的公差都按照实际五金冲压件、注塑件的常规公差做了预留，导入装配体之后不需要额外调整尺寸就能直接完成虚拟装配，能直接用于设备面板的开孔干涉检查、装配工艺模拟，也能用来做产品宣传的渲染素材。实际使用中这类开关的安装面板厚度适配范围在0.8mm到3mm之间，不管是薄的ABS塑料壳体，还是稍厚的金属面板、亚克力面板都能牢固卡紧，不会出现松动脱落的情况，摇臂的扳动角度控制在30度左右，扳动时的阻尼感适中，既不会因为太轻导致误触碰切换状态，也不会因为太重导致操作费力，每次扳动到位都有清晰的触感反馈，使用者不需要看指示灯就能确认开关的通断状态。

　　在具体的应用场景里，这类小摇臂开关常被用在桌面插排的分路控制、小型功放设备的电源开关、3D打印机的辅助回路控制、小型电动工具的启停开关、车载改装设备的电源通断等场景，因为安装体积小，不需要太大的面板空间，特别适合内部安装空间局促的小型设备使用。建模过程中对开关的分模线、卡爪的脱模斜度都做了符合注塑工艺的还原，不是单纯的外观曲面建模，不管是用来做结构设计的选型参考，还是用来做装配干涉验证，都能满足工程使用的精度要求，不会出现模型和实物尺寸偏差导致的装配错位问题。
