通用1/2英寸水气管路常闭黄铜电磁阀结构

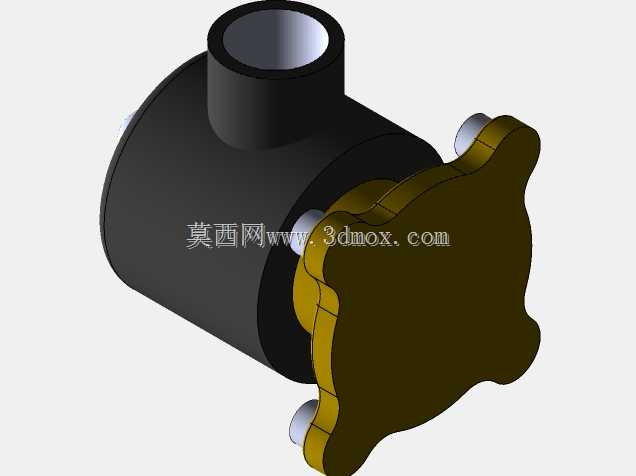

　　在民用供水、小型气动控制、灌溉系统、小型工业流体管路的通断控制场景里，这类1/2英寸通径的常闭黄铜电磁阀是应用覆盖率极高的流体控制元件，日常选型和结构建模时，很多工程师容易忽略安装边界和介质适配的细节，导致后期装配出现干涉或者密封失效问题。从结构设计逻辑来看，这款阀采用上下分体式结构，下部阀体选用黄铜材质，一方面是黄铜的切削加工性能优异，适合批量加工管路螺纹和密封槽结构，另一方面黄铜对水、低压压缩空气、弱腐蚀性流体的耐蚀性表现均衡，成本也远低于不锈钢材质，适配绝大多数民用和普通工业场景的介质要求。

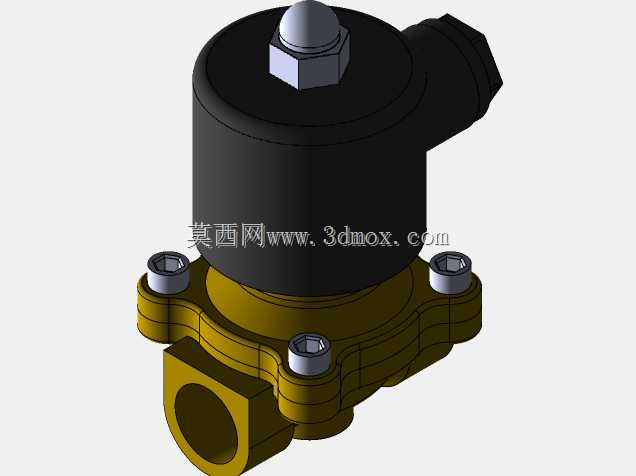

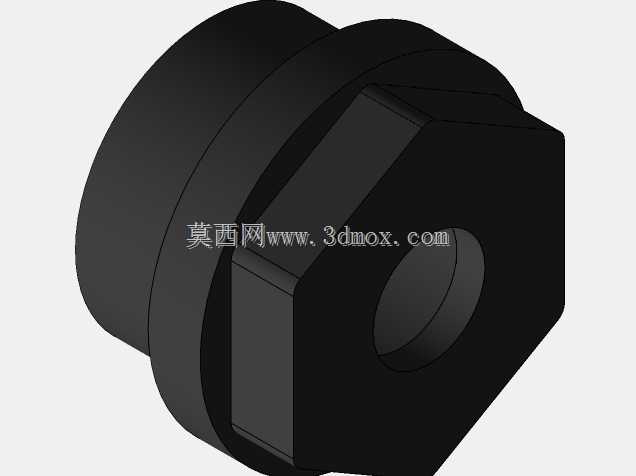

　　上部电磁驱动头采用黑色绝缘塑封结构，将电磁线圈完全密封在壳体内部，避免现场环境的水汽、粉尘侵入线圈造成绝缘失效，线圈侧出的接线端设计，能有效压缩阀体轴向安装空间，在管路排布密集的设备内部，不会因为接线端子的突出造成周边部件干涉。常闭型的功能逻辑是这款阀的核心设计点，未通电状态下，阀体内的复位弹簧会将密封膜片紧紧压在阀体通流口上，完全截断管路介质流通，当线圈得电产生电磁吸力，带动内部铁芯提升，膜片上方的泄压孔导通，介质压力推动膜片抬起，管路实现双向导通，这种结构的开启压力要求低，即使是0.02MPa的低压管路也能可靠启闭，不会出现低压下无法打开的问题。从安装边界来看，这款阀的进出油口采用标准1/2英寸管螺纹设计，阀体下部为直通式流道结构，安装时不需要额外调整流向，只要按照阀体上标注的介质流向标识对接管路即可，阀体两侧的内六角紧固螺栓将上下阀盖牢牢锁紧，螺栓的外露高度控制在3mm以内，不会在扳手拧紧管路螺纹时造成干涉。电磁驱动头的顶部设置了六角手动应急旋钮，当现场出现断电故障需要临时导通管路时，可以用扳手拧动顶部旋钮强制顶开内部铁芯，实现应急通流，这个细节设计在消防供水、应急给排水场景里非常实用，避免断电后管路无法导通影响应急操作。

　　建模时需要重点关注几个配合尺寸的公差控制：首先是阀体与膜片的密封槽深度，槽深公差需要控制在±0.05mm以内，过深会导致膜片压缩量不足出现渗漏，过浅则会造成膜片压合过度提前老化失效；其次是电磁线圈与铁芯的配合间隙，单边间隙保持在0.1-0.15mm区间，间隙过大会造成电磁吸力不足无法可靠开启，间隙过小则容易因为铁芯受热膨胀出现卡滞问题；另外阀体进出水口的管螺纹同轴度需要控制在Φ0.1mm以内，避免安装管路时出现别劲，导致阀体密封面受力不均出现渗漏。流道设计上，这款阀采用了全通径流道结构，介质通过阀体时的流阻比缩径结构低30%左右，在供水场景里能有效降低管路压力损失，在压缩空气控制场景里也能减少气流噪音，避免节流产生的啸叫问题。

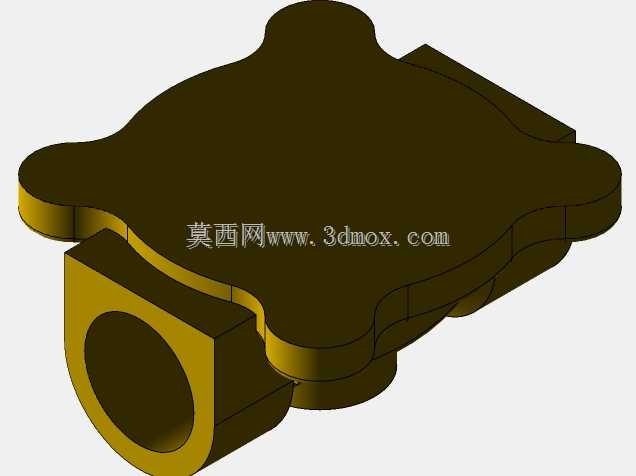

　　阀体下部的黄铜部分做了钝化处理，表面不会轻易产生铜绿，长期接触水体也不会出现锈蚀脱落污染介质的问题，适合饮用水管路、净水设备这类对介质洁净度有一定要求的场景。电磁头的外壳采用阻燃PBT材质，耐温等级达到B级，即使线圈长时间通电升温，也不会出现外壳变形或者引燃周边部件的问题，适配设备内部紧凑安装的安全要求。在实际设备选型匹配时，需要注意这款阀的适用介质温度范围，常规配置的丁腈橡胶膜片适配0-80℃的水和气体介质，如果是高温热水或者热油场景，需要更换氟橡胶膜片版本，建模时可以将膜片设置为可替换配置，方便后续不同工况的选型调用。安装固定方面，这款阀不需要额外的安装支架，直接通过两端管路螺纹串联在管路上即可，整体重量不到300g，即使是薄壁塑料管路也能承载其重量，不会出现管路下垂变形的问题。
