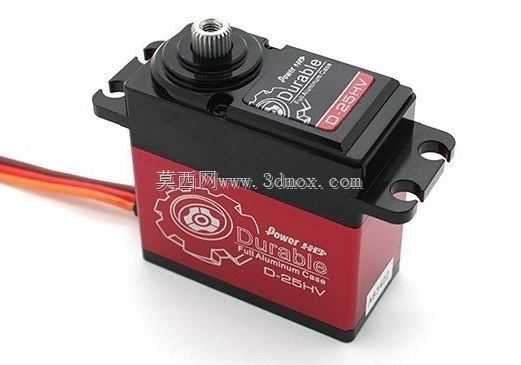

Power HD D-25HV全铝外壳高压舵机结构

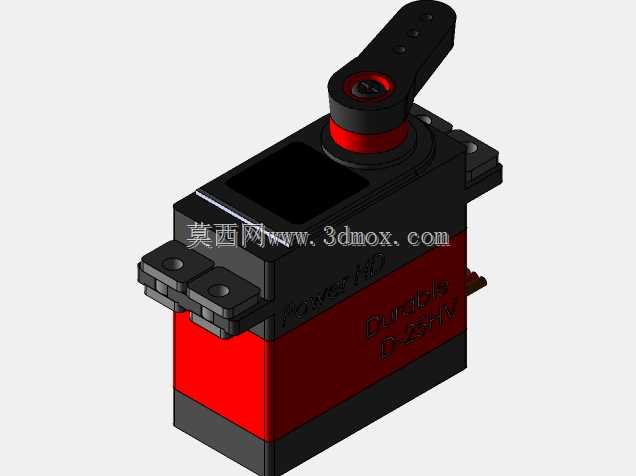

　　在航模、小型机器人关节、精密自动化执行端的选型场景里，舵机作为角度闭环执行部件，其结构强度、安装适配性直接决定整套执行机构的运行可靠性，这款全铝外壳的高压舵机结构，正是针对高负载、高频次动作的使用需求完成的结构复刻与参数适配。从实际应用场景来看，这类舵机常被用于固定翼航模的舵面驱动、1/10比例遥控模型的转向与油门控制、桌面级机械臂的关节转动驱动，以及部分小型自动化设备里需要定角度摆动的工位执行端，相比普通塑料外壳舵机，全铝外壳的结构在抗摔、抗挤压、散热表现上都有明显优势，能够适配户外复杂工况下的长时间运行需求。

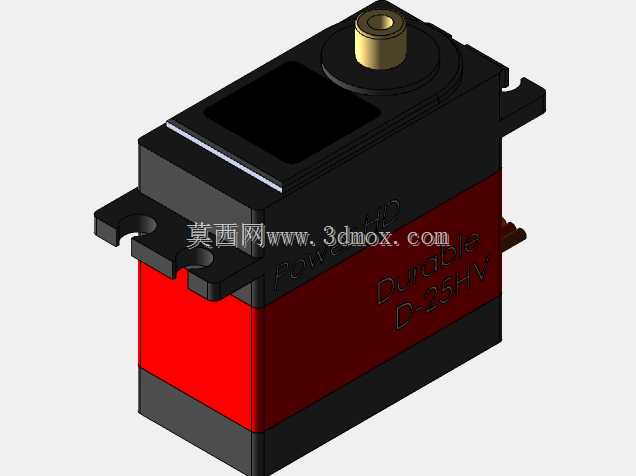

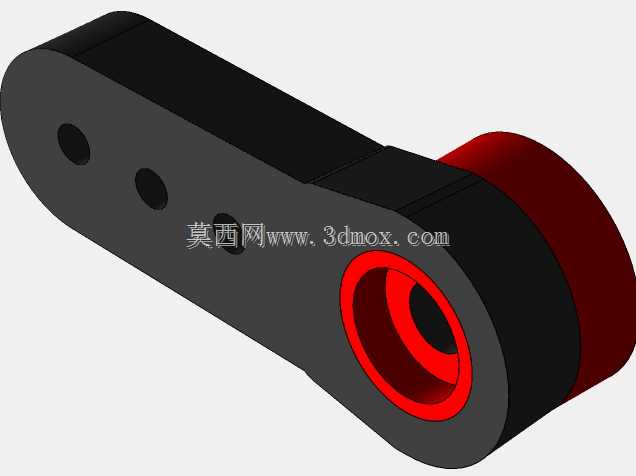

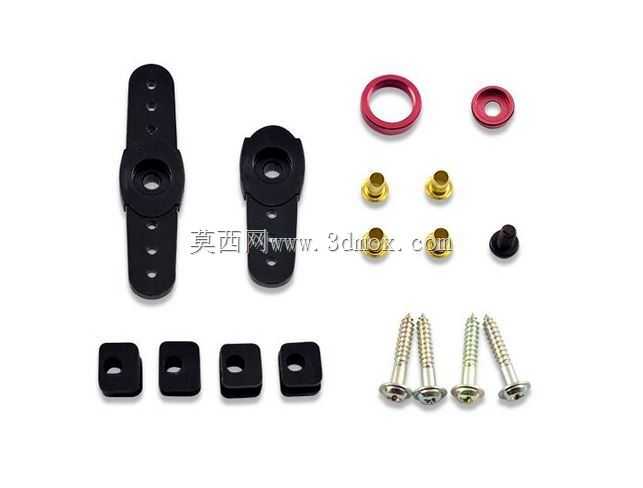

　　从功能特性来看，这款舵机采用标准的三线控制逻辑，通过PWM信号实现0-180度范围内的角度精准控制，顶部的输出摇臂采用标准花键啮合结构，可兼容市面上绝大多数通用舵机摇臂配件，无需额外定制连接件；外壳主体采用上下拼接的全铝结构，侧边预留了标准的双耳安装位，安装孔位间距符合通用舵机的安装规范，能够直接替换同规格的传统塑料外壳舵机，不需要对原有设备的安装结构做二次修改。出线端采用侧出式走线设计，线缆从壳体侧下方引出，能够避免摇臂转动过程中对线缆造成剐蹭磨损，同时也能压缩安装时的顶部空间占用，适配安装空间局促的紧凑结构场景。

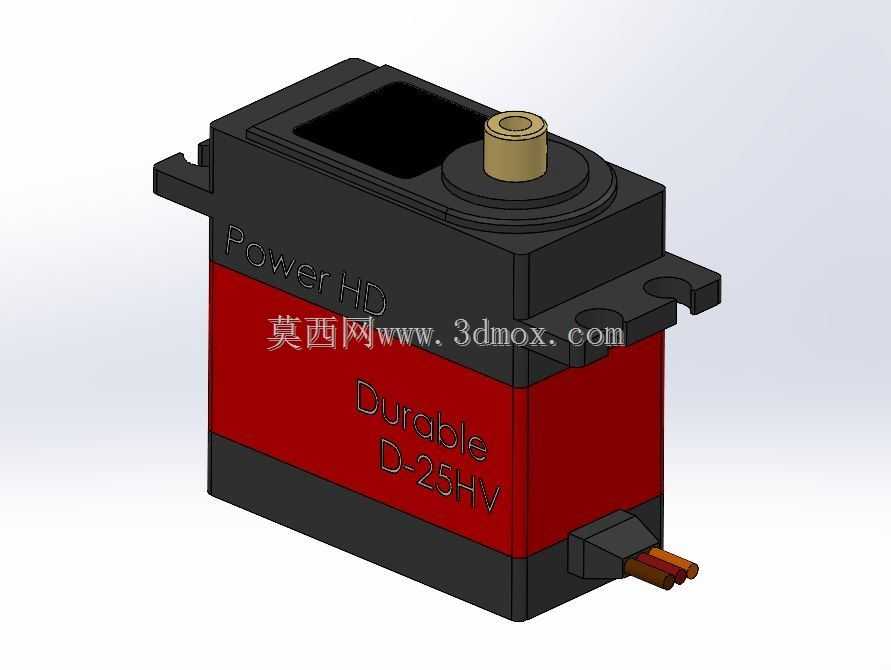

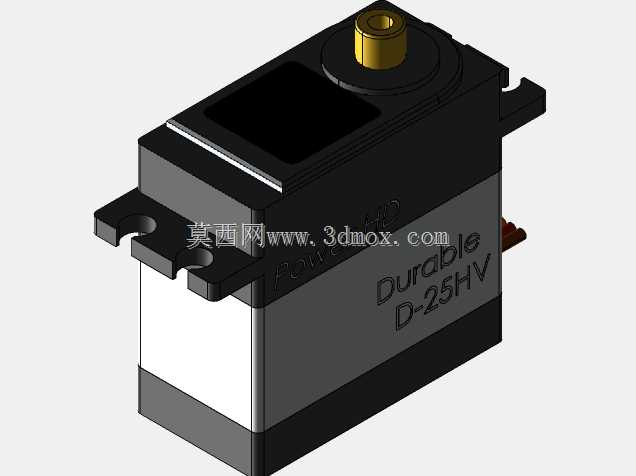

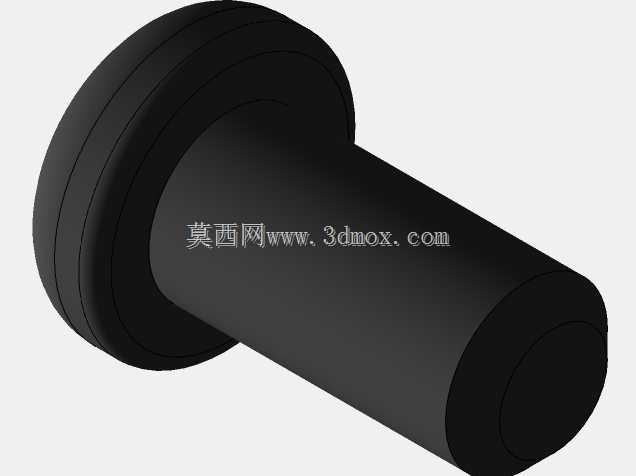

　　在设计思路的落地层面，整个结构优先保证了安装边界的通用性，所有安装孔的中心距、输出轴的中心高度、摇臂的花键参数都严格遵循行业通用尺寸规范，壳体的拼接止口做了定位凸台设计，装配时能够直接通过凸台完成上下壳的对位，不需要额外做治具定位，能够提升批量装配的效率。内部的传动齿轮组预留了足够的腔体空间，壳体的铝壁厚度在保证结构强度的前提下做了轻量化处理，既不会因为壳体过薄导致受力变形，也不会因为冗余壁厚增加整体重量，适配航模类产品对重量敏感的使用需求。输出轴位置做了加厚的轴承安装位，能够承受径向的负载冲击，避免大负载动作时输出轴出现窜动，影响角度控制精度。

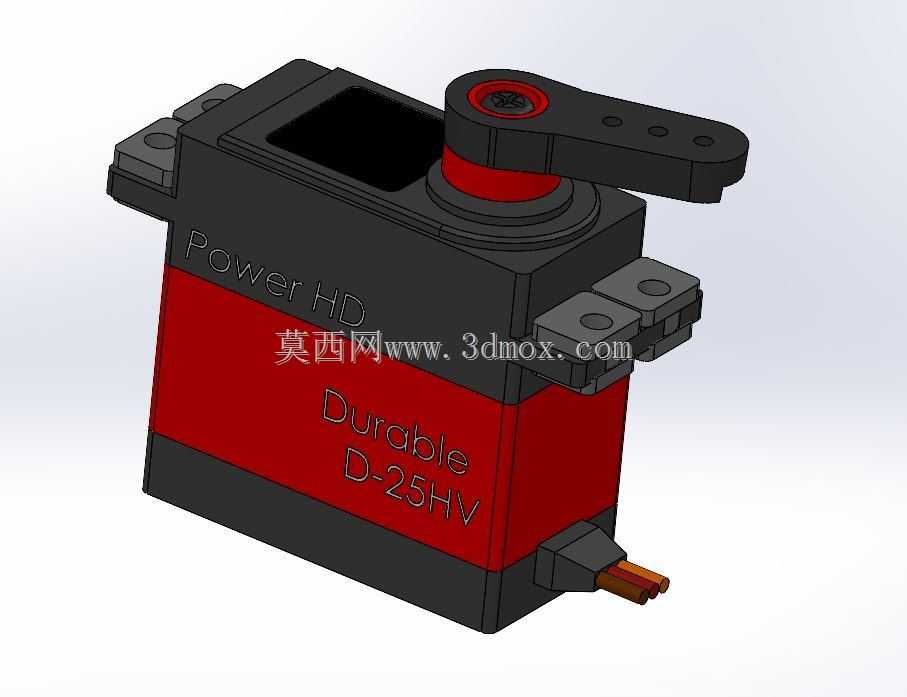

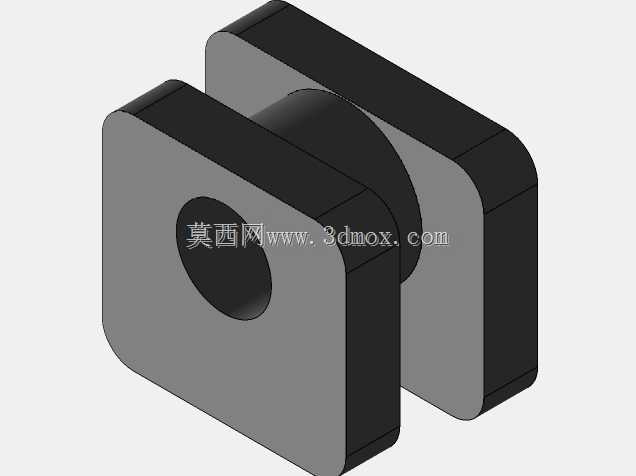

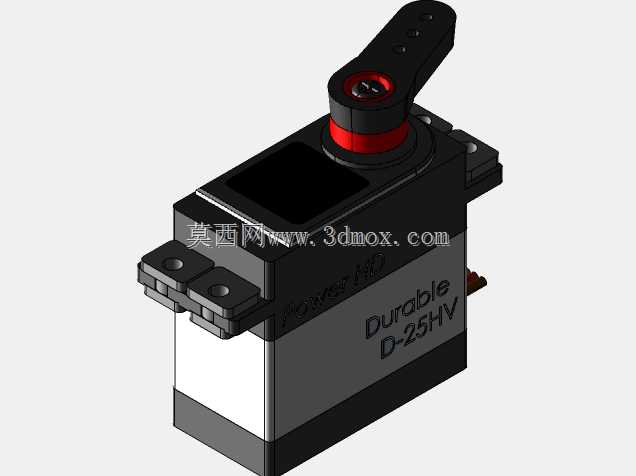

　　从外形尺寸与安装边界来看，这款舵机的主体外形为规整的长方体结构，主体长宽高尺寸符合25g级高压舵机的通用尺寸范围，两侧安装耳的突出长度控制在合理范围内，安装孔为通孔设计，可采用M2规格的螺丝从正面直接锁付固定，安装时需要预留的空间除了主体腔体尺寸外，还需要考虑顶部摇臂的转动半径，以及侧方出线的线缆弯折空间，摇臂在最大摆角状态下不会超出壳体两侧的安装耳外沿，能够避免转动过程中与周边结构件发生干涉。壳体表面的标识区域做了下沉式的平面设计，可直接粘贴型号标识或者做激光打标，不会因为标识凸起影响安装贴合度。在实际建模过程中，所有配合面的公差都按照通用五金件的配合公差做了预留，铝壳之间的配合间隙控制在0.1mm以内，既能够保证装配顺畅，也不会出现过大的配合缝隙导致内部进灰。输出摇臂的转动限位结构做了隐性设计，在壳体内部预留了机械限位挡块，避免摇臂超行程转动损坏内部齿轮组，同时外部看不到突兀的限位结构，保证了整体外观的规整性。对于结构设计从业者来说，这类标准件的精准建模能够直接用于整机的装配干涉检查，不需要再手动测量绘制舵机的轮廓，能够大幅缩短设备开发过程中标准件选型适配的周期，在做安装结构设计时，可以直接调用该模型核对安装孔位、转动空间、走线位置，避免后期打样后出现装配干涉、空间不足的问题。
