Adafruit微型SD卡转接接线板结构设计

　　在嵌入式开发、小型智能硬件的电路搭建场景中，存储扩展是多数主控板卡需要预留的功能模块，Micro SD卡接线板作为衔接主控与存储介质的转接部件，承担着信号稳定传输、物理结构固定的核心作用，这款Adafruit Micro SD接线板的三维结构设计，完全围绕实际电路装配与现场使用需求展开。从实际应用场景来看，这类转接板常被集成在开源硬件开发项目、小型数据采集终端、便携检测设备的内部电路中，既可以作为独立模块通过排针与主控板插接，也可以直接焊接在定制PCB上作为板载存储接口，适配3.3V电平的主控芯片信号传输要求，避免直接焊接SD卡槽带来的返修难度高、卡槽损坏更换成本大的问题。

　　设计过程中首先考虑的是PCB基板的结构强度，板体采用圆角矩形的外形设计，四个边角预留了标准直径的安装固定孔，孔位间距匹配通用小型电子模块的安装孔距规范，既可以使用铜柱配合螺丝将板体固定在设备壳体的安装柱上，也可以通过尼龙扎带穿过孔位将模块绑扎在设备内部的走线架上，适配不同设备内部的安装空间约束。板体边缘设置的一排焊盘引脚，按照SD卡的SPI通信协议引脚顺序排布，从靠近板端的位置依次排列电源、地、时钟、数据输入、数据输出、片选信号引脚，焊盘尺寸兼顾手工焊接与回流焊工艺要求，焊盘边缘预留足够的阻焊层宽度，避免焊接过程中出现相邻引脚连锡短路的问题。

　　板体上的元件布局完全遵循信号路径最短的设计原则，SD卡槽放置在板体一侧的开阔位置，卡槽周围预留足够的插拔操作空间，保证SD卡插拔过程中不会与周边元件产生干涉，卡槽的金属外壳固定焊盘加大尺寸，提升卡槽焊接后的结构牢固度，避免多次插拔SD卡后出现卡槽脱焊的问题。信号路径上的限流电阻、电平匹配电容、ESD防护元件全部排布在引脚焊盘与SD卡槽之间的信号走线上，元件高度控制在较低范围内，避免模块整体高度过高影响上层板卡的安装，不同容值的电容、不同阻值的电阻采用不同的封装尺寸区分，方便生产过程中的物料识别与贴装。

　　从安装边界来看，板体整体厚度包含元件凸起高度在内控制在合理范围内，当模块采用排针插接方式与主控板连接时，排针高度可以根据实际安装空间选择不同长度规格，板体背面没有布置过高的元件，保证板体贴装时背面可以紧贴主控板表面或者设备壳体平面，不会出现局部顶起的问题。板体上的定位孔中心到板边的距离统一，方便设计安装固定结构时直接调用标准孔位参数，不需要额外调整安装柱的位置。卡槽的开口方向与板边平行，SD卡插拔方向沿着板体平面方向，不会占用板体垂直方向的操作空间，适合在设备内部空间紧凑、垂直方向预留间隙不足的场景下使用。

　　实际使用中，这类接线板的结构设计还要考虑长期使用的可靠性，板体边缘的走线距离板边保留足够的安全间距，避免板体切割加工过程中伤到走线导致信号断路，元件焊接位置的丝印层清晰标注元件编号与引脚方向，SD卡槽的位置也有清晰的丝印标识标注卡的插入方向，避免组装过程中出现插反的问题。板体上的安装孔做了非金属化处理，避免固定螺丝接触孔壁导致电路短路，螺丝安装时可以直接使用金属螺丝配合绝缘垫圈，不需要额外做绝缘处理就能满足安规要求。对于需要在震动环境下使用的场景，还可以在SD卡槽位置增加固定压片的安装位，压片通过板上预留的小孔固定，压住插入的SD卡，避免设备震动过程中SD卡松动导致接触不良、数据读写失败的问题。

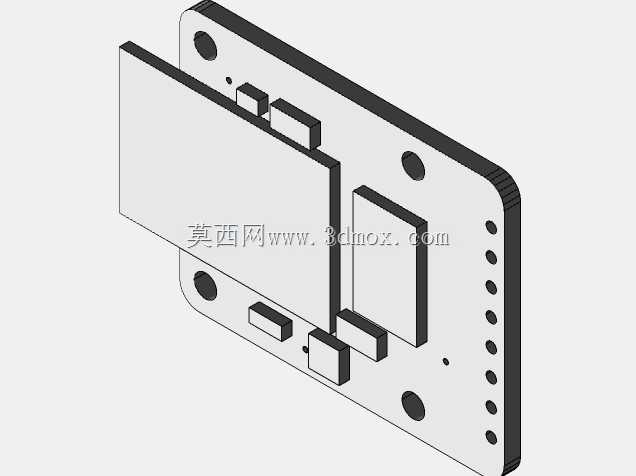

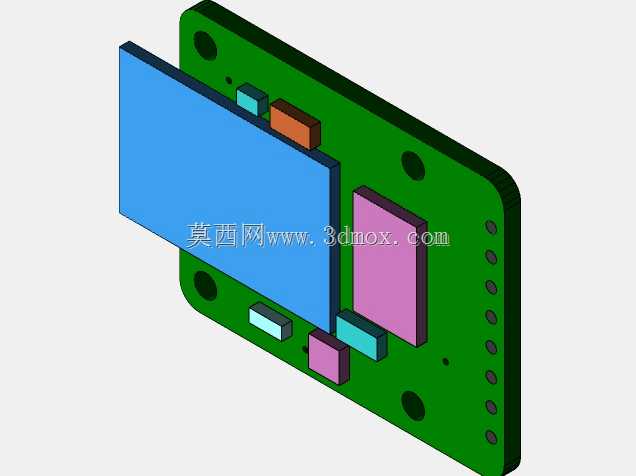

　　从三维建模的角度来看，这个模型完整还原了板体上所有元件的实际外形尺寸与安装位置，每个元件的高度、占位尺寸都与实际物料参数一致，在做整体设备的结构装配校验时，可以直接将这个模型导入总装配体中，检查模块与周边结构件、其他电路板之间的间隙是否满足安装要求，提前发现装配干涉问题，避免实际打样组装后才发现空间不足的问题。模型中也还原了SD卡插入后的整体占位尺寸，在做设备外壳设计时，可以准确预留SD卡插拔的操作窗口位置与操作空间，不需要反复调整外壳开口尺寸。
