电气设备用六角穿线护线套结构

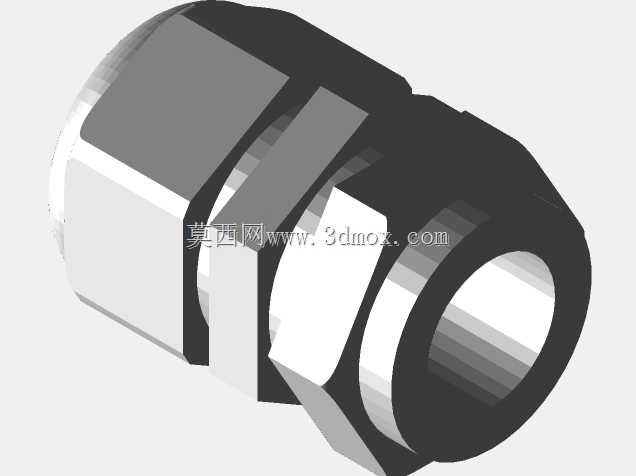

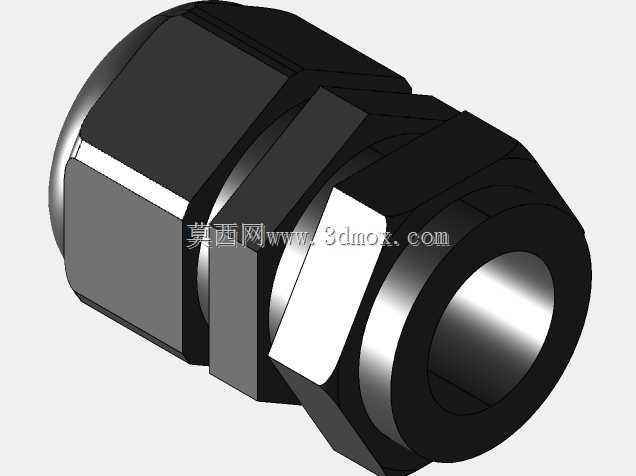

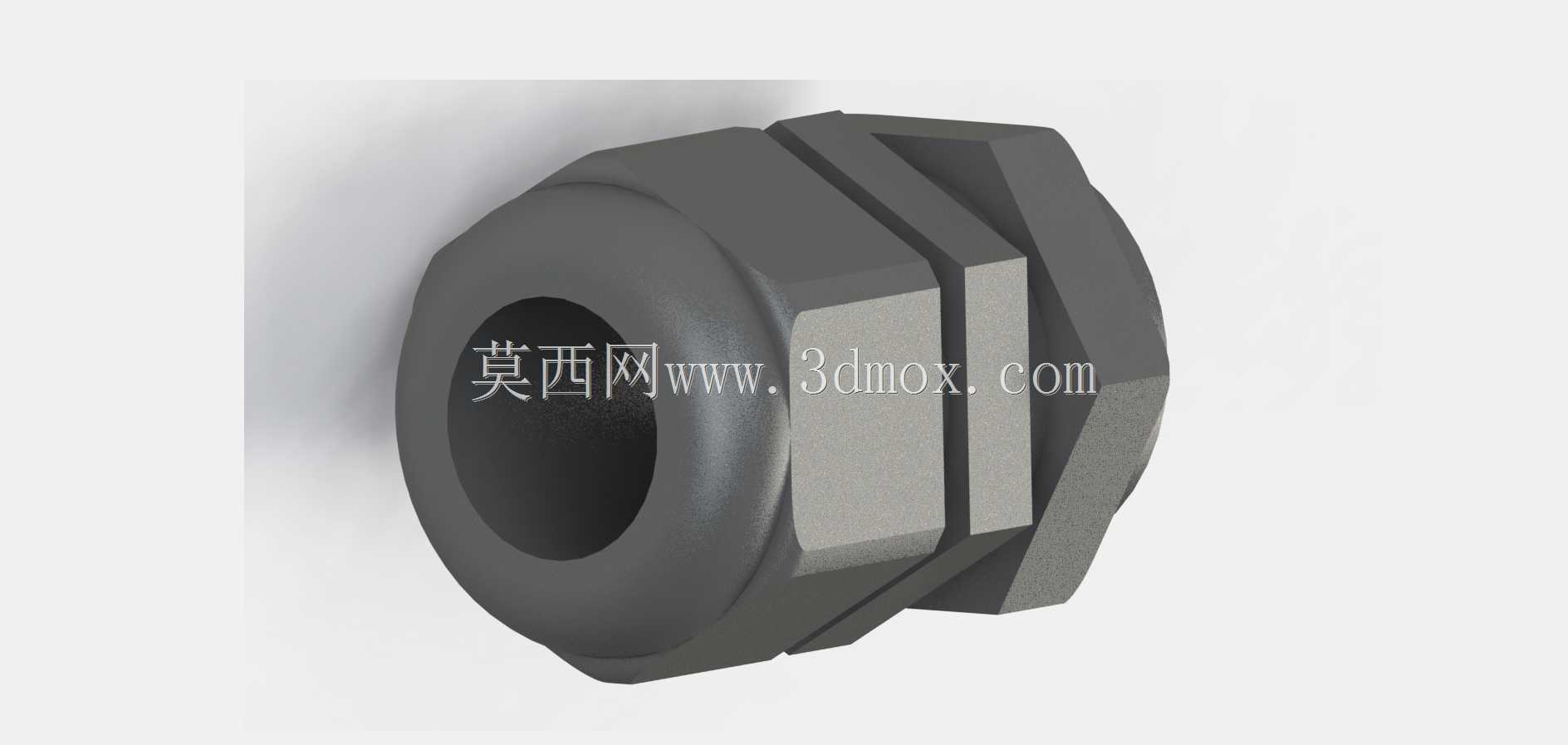

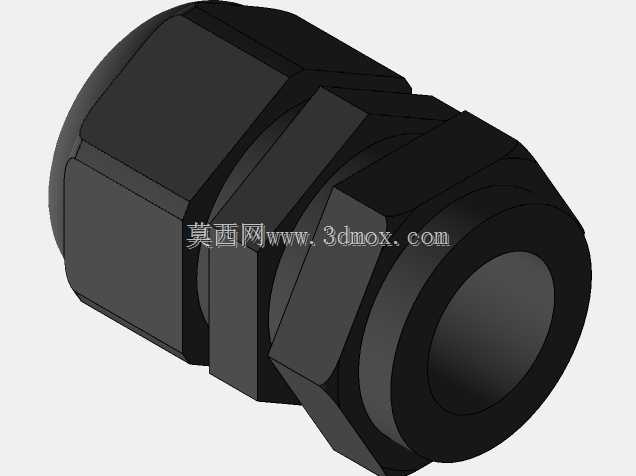

　　这类护线类连接件，常出现在各类电控柜体、小型电源设备、桌面型电气测试装置的壳体过孔位置，核心作用是给穿出壳体的电线、信号线提供过渡防护，避免壳体开孔处的锐边直接割伤线缆绝缘层，同时也能在一定程度上填充过孔间隙，减少外部粉尘、溅液从过孔位置渗入设备内部的概率。从结构设计来看，主体采用外六角的外形结构，并非随意选择，这一形态完全匹配常规装配场景的工具适配需求——不管是使用活动扳手、开口扳手还是套筒，都能找到稳定的受力面，在将其旋入设备壳体的预制螺纹孔时，不会出现打滑、受力不均导致的装配歪斜问题，相比圆形滚花结构，六角结构的拧紧力矩可控性更强，适合需要一定锁紧力的装配场景。

　　中间位置的两道环形凹槽，是整个结构的功能核心区，其中靠近六角头的一道凹槽用于嵌入橡胶密封垫圈，当护线套旋紧在壳体上时，垫圈被压紧在六角头端面与壳体外壁之间，形成端面密封，阻断缝隙的渗漏路径；另一道凹槽则是在部分需要额外锁紧的场景中，用于嵌入卡簧或者锁紧环，避免设备运行过程中受线缆拉扯、震动影响导致护线套松脱回转。中心的通孔尺寸是这类零件的核心设计边界，设计时需要匹配对应规格的线缆外径，既不能过大导致线缆在孔内晃动磨损，也不能过小造成穿线困难、刮伤线缆外皮，通常通孔内壁会做微小的倒角处理，两端的孔口都不会留锐边，哪怕线缆在使用过程中出现小角度的弯折，也不会被孔口切割绝缘层。

　　这类零件的安装边界需要在壳体设计阶段就提前预留，首先是壳体上的开孔需要加工对应规格的内螺纹，螺纹的有效啮合长度至少要达到护线套外螺纹长度的三分之二，才能保证连接强度；其次六角头的对边尺寸需要预留足够的扳手操作空间，通常在六角头周围至少要留出比对边尺寸大5mm的操作区域，否则装配时扳手无法卡入，会大幅提升装配难度。在实际项目应用中，这类护线套往往不会单独使用，会和设备内部的接线端子、线卡、走线槽配合形成完整的走线防护体系：线缆从设备内部穿出时，先经过内部线卡固定，预留足够的弯折余量后再穿过护线套的中心孔，外部连接端再做对应的接头处理，这样哪怕外部线缆受到意外拉扯，受力点也会先作用在内部线卡上，不会直接拉扯到内部的焊接点或者接线端子，避免出现线路松脱、短路的故障。很多做视觉演示类的设备装配模型时，这类小零件很容易被忽略，但实际上它是电气类设备外观细节真实性的重要组成部分——如果设备壳体的过孔位置没有这类护线零件，直接露出穿出来的电线，整个模型的真实感会大打折扣，也不符合实际设备的装配规范。设计这类零件的三维模型时，不需要做过于复杂的内部细节，重点要把外形的装配特征做准确：六角的对边、对角尺寸要符合对应规格的标准件参数，环形凹槽的宽度、深度要匹配常用的垫圈、卡簧尺寸，外螺纹的大径、螺距要和常规的柜体过孔螺纹匹配，这样不管是用来做设备整体的装配干涉检查，还是用来做渲染出图的外观展示，都能满足使用需求。

　　另外这类零件的材质通常选用尼龙或者硬质橡胶，部分有高强度需求的场景也会使用镀锌金属材质，不同材质的零件在外观质感上有明显区别，做渲染表现时可以根据应用场景调整材质参数：尼龙材质的表面是半哑光的塑料质感，没有强烈的反光，金属材质的则会有更明显的金属光泽，边缘的高光也会更锐利。在做整机装配的干涉检查时，要特别注意护线套旋紧后，六角头突出壳体表面的高度，不能和设备外部安装的其他零件比如柜门、外接插头、操作手柄产生位置冲突，很多新手做结构设计时容易忽略这个突出高度，最后装配时才发现护线套顶到了柜门，导致柜门无法完全闭合，只能临时修改开孔位置，耽误项目进度。还有一个容易被忽略的设计细节是，护线套外螺纹的起始端要做导入倒角，这样在对准壳体螺纹孔旋入的时候，不需要反复对齐螺纹牙，能有效提升装配效率，减少螺纹错牙导致的零件报废概率。
