四脚直插式6x6规格8mm高轻触按键

　　做消费类电子、工控小控制板的结构工程师，对这类轻触按键肯定不陌生，很多人画PCB、做结构堆叠的时候，最先要卡的就是这类按键的安装边界，毕竟这类元件是板级连接里最常用的人机交互输入部件，从手持测温枪的功能按键，到小型工控模块的设置键，再到儿童玩具的触发开关、路由器的复位键，但凡需要人手按动给出通断信号的低压小电流场景，几乎都能看到它的身影。

　　这款四脚直插的轻触按键，本体基座的长宽尺寸控制在6mm见方，从PCB板面到按键顶端的总高度为8mm，这个尺寸是行业里应用最广的轻触规格之一，做结构堆叠的时候，首先要注意的是四个引脚的跨距，四个引脚分成两组，分别对应开关的两个通断端，直插式的引脚是弯脚设计，插装的时候要对应PCB上开的四个过孔，过孔的孔径一般设置在0.8mm就足够，引脚伸出PCB背面的长度要控制在1.5mm以内，避免波峰焊之后锡尖凸起顶到外壳或者其他板下元件。

　　从功能特性来说，这类轻触开关属于常开型的瞬时接触开关，常态下触点处于断开状态，当人手给按键顶端施加垂直方向的按压力，达到额定的动作力值之后，内部的弹片发生形变，让两组触点导通，给出一个电平信号给主控芯片，松开之后弹片复位，触点重新断开，整个动作行程一般在0.25mm左右，按动的手感偏清脆，不会有拖沓的粘滞感，适合需要明确触发反馈的操作场景。要注意的是这类开关的额定电流很小，一般只用于信号回路，不能直接串在电源回路里带负载，不然很容易因为触点烧蚀导致失效。

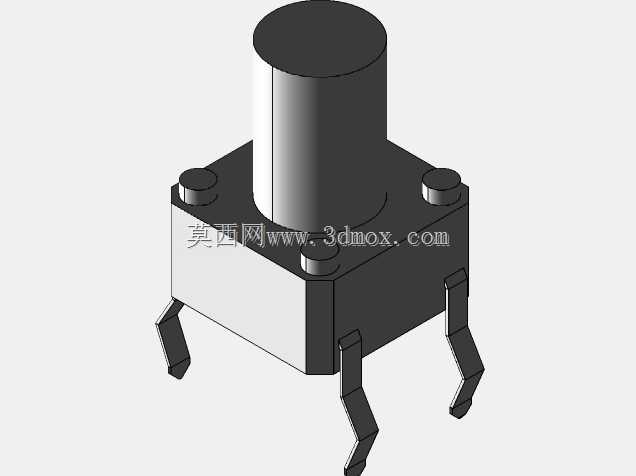

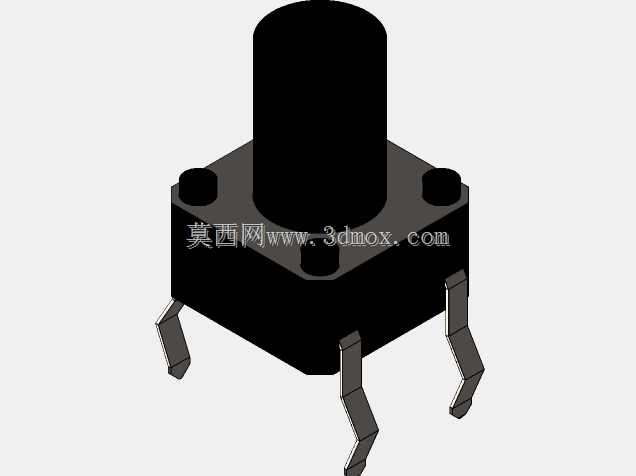

　　设计建模的时候，首先要把基座的方正轮廓做准，基座四个角的小凸台是注塑成型的时候进胶点的位置，不要做的过于尖锐，要保留微小的圆角，和实际注塑件的特征匹配。中间的按键柱是圆柱形，和基座之间的配合间隙要留0.1mm左右，实际建模的时候不要把按键柱和基座做成一体，要留出活动的行程空间，方便后续做装配动画或者运动仿真的时候，能模拟按动的动作。四个弯脚的弧度要和实际元件一致，引脚的厚度是0.3mm，宽度是0.8mm，弯折处的圆角不要做的太小，不然和实际冲压件的形态不符，插装干涉检查的时候，要注意引脚和PCB焊盘的对齐度，避免出现插装偏位的问题。

　　实际选型应用的时候，除了尺寸边界，还要注意按键顶端和外壳按键帽之间的间隙，一般留0.1-0.2mm的间隙就合适，间隙太大容易出现按键晃动感，间隙太小又可能因为外壳注塑的公差累积，导致按键被顶住，出现常通的失效问题。如果是用在经常按动的场景，还要关注按键的机械寿命，这类常规规格的轻触按键，一般能做到十万次以上的按动寿命，足够满足大部分消费类电子和工控设备的使用需求。另外在做PCB布局的时候，尽量不要把这类按键放在板边容易被外力磕碰的位置，避免运输或者使用过程中被误触发，四个引脚的焊盘要做对称设计，过波峰焊的时候受热均匀，减少虚焊的概率。

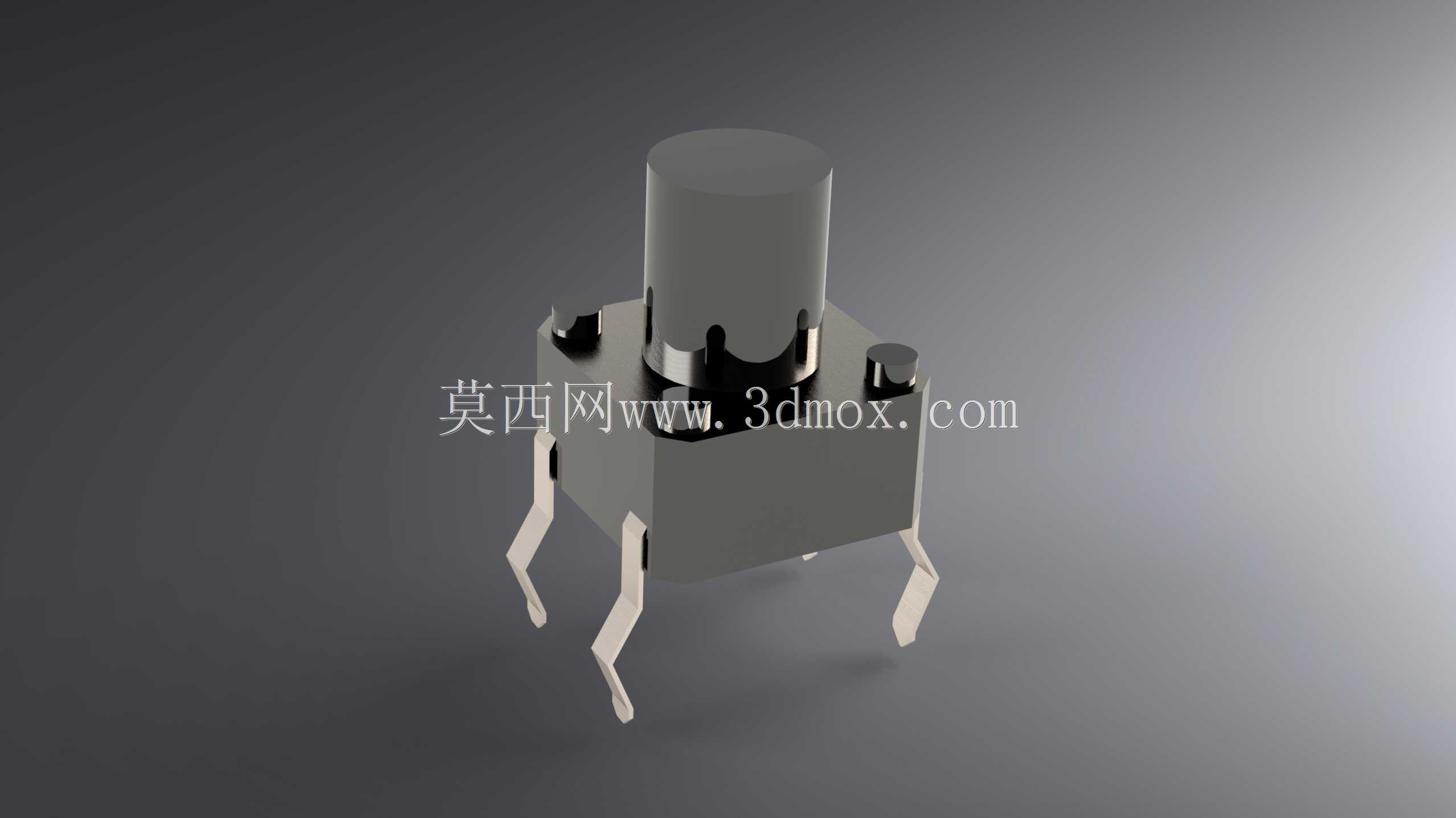

　　建模的时候还要注意，按键顶端的平面不要做的过于光滑，实际产品的按键柱顶端是磨砂质感的注塑面，渲染的时候可以适当调整粗糙度参数，还原塑料件的真实质感，基座部分是黑色的阻燃PBT材质，表面是细微的磨砂纹理，不要做成高光亮面，不然和实际元件的外观差距太大。四个引脚是镀锡的铜合金材质，表面有金属光泽，但是不要做的过于镜面，要还原冲压件的细微纹理。很多新手建模的时候容易把弯脚的方向做反，导致实际插装的时候和PCB孔位对不上，这点要特别注意，四个引脚是分别朝向基座的四个外侧方向弯折，不是朝内，这点对照实物图反复核对就不会出错。
