ZED2i双目立体视觉相机结构设计

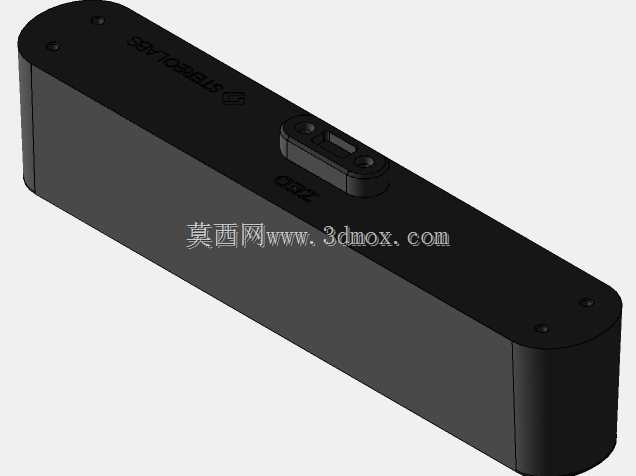

　　这款双目立体视觉采集设备的结构设计，首先围绕工业现场的实际安装工况做了边界约束，整体采用长条形一体化铝合金壳体，表面做哑光黑色硬质阳极氧化处理，既可以规避现场杂光对镜头成像的干扰，也能满足车间多尘、存在轻微油污飞溅场景下的防护需求。壳体两端做了R角过渡处理，没有尖锐棱角，避免安装调试过程中剐蹭操作人员或周边线缆，壳体上下端面预留了四个M3规格的内螺纹安装孔，孔位公差控制在±0.02mm范围内，既支持正装、侧装、倒装等多种安装姿态，也能搭配标准工业相机支架做角度微调，适配不同工位的视场角要求。

　　从功能布局来看，设备正面集成了双目成像模组与状态指示单元，两个镜头的基线距离经过反复校准，固定在120mm的标准长度，这个尺寸既可以保证0.2m到20m范围内的深度感知精度，也不会因为基线过长导致设备整体尺寸过大，无法适配狭窄的设备安装空间。镜头周边做了下沉式的遮光槽设计，不需要额外加装遮光罩就能抑制侧面杂光进入镜头，减少户外强光或者车间顶部照明灯光造成的成像眩光问题。设备侧面预留了Type-C高速数据接口，接口位置做了0.5mm的凸台防护，避免插拔数据线的时候接口受力松动，接口周边的壳体厚度做了局部加强，能承受至少500次的反复插拔不会出现壳体开裂的问题。

　　在实际工业场景中，这类立体视觉设备的应用覆盖范围很广，在自动化产线的拆码垛工位，它可以通过实时深度点云数据识别堆叠工件的空间位姿，引导机械臂完成无序抓取动作，相比传统的2D视觉方案，它不受工件表面纹理、现场光照变化的影响，对反光金属件、黑色塑料件的识别稳定性提升明显。在移动机器人领域，它可以作为导航避障的核心传感单元，实时扫描前方路径上的障碍物，输出三维空间坐标信息，引导AGV或者AMR完成动态路径规划，相比激光雷达方案，它的成本更低，同时可以输出彩色RGB信息，完成障碍物类型的语义识别，比如区分地面上的线缆、工件、人员等不同障碍类型，匹配不同的避障策略。在三维尺寸检测工位，它可以快速扫描工件的整体外形轮廓，和标准数模做比对，快速识别工件的形变、缺料、尺寸超差等缺陷，检测效率比传统接触式三坐标测量提升数十倍，适合产线在线全检场景。

　　设计过程中，结构工程师重点考虑了设备的散热与抗振性能，壳体内部的成像主板与主壳体之间填充了导热硅胶垫，将芯片工作产生的热量直接传导到铝合金外壳上，通过壳体整体自然散热，不需要额外加装散热风扇，既避免了风扇进灰带来的维护问题，也消除了风扇运转带来的振动，保证成像的稳定性。壳体内部的所有PCB板都采用铜柱加螺丝的硬连接方式，接插件位置点胶固定，能承受10-2000Hz频率范围内的振动测试，满足车载、移动机器人等运动场景下的使用要求，不会因为长期振动出现接插件松动、成像模糊的问题。设备的前端镜头保护片采用高透光率的钢化玻璃，表面镀增透膜，透光率达到99%以上，莫氏硬度达到7级，日常使用过程中轻微的剐蹭不会留下划痕，不需要频繁更换保护镜片，降低现场维护成本。

　　从安装边界来看，设备整体长度控制在175mm，宽度30mm，高度25mm，整体重量控制在180g左右，即使安装在机械臂末端，也不会给机械臂带来过大的负载负担，不会影响机械臂的运动速度与定位精度。设备的工作温度范围覆盖-10℃到55℃，可以满足大部分工业现场的环境温度要求，不需要额外做恒温防护处理。线缆出口位置做了圆角过渡，搭配专用的高柔拖链线缆，可以承受百万次的弯折不会出现线芯断裂的问题，适配机械臂末端随动布线的使用需求。在结构装配上，整个壳体采用无外露螺丝的设计，所有固定螺丝都隐藏在两端的端盖内侧，端盖通过卡扣加密封胶圈的方式和主壳体连接，整体防护等级达到IP65，可以直接用在有轻微水雾、粉尘的生产现场，不需要额外加装防护外罩。

　　针对不同场景的标定需求，设备壳体顶部预留了标准标定板安装定位孔，用户可以快速加装标定板完成现场快速校准，不需要额外设计标定工装，缩短现场调试的周期。设备的状态指示灯隐藏在壳体正面的遮光槽内侧，只有在设备正前方才能看到指示灯状态，不会因为灯光外露对其他工位的视觉设备造成光干扰。整个结构设计没有多余的装饰性特征，所有结构特征都服务于功能需求，加工工艺上主壳体采用一体挤出成型后CNC精加工的方式，加工成本低，批量生产的一致性好，所有尺寸公差都按照工业级传感设备的标准管控，保证每台设备的成像基线误差控制在0.01mm以内，不需要每台设备单独做复杂的基线校准，提升批量生产的装配效率。
