双开门立式工业电烤箱结构设计

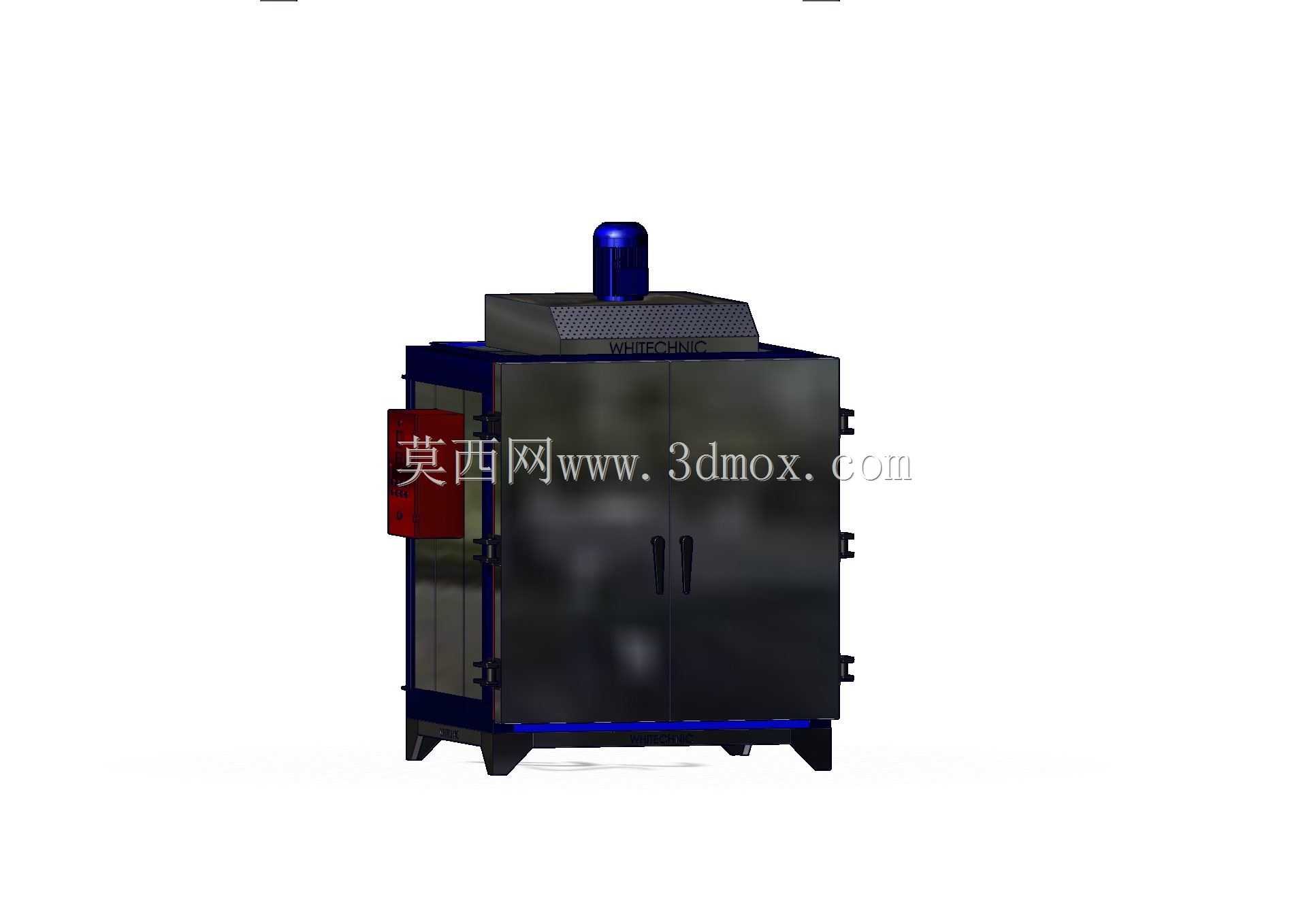

　　在工业制造的表面处理、材料固化、工件预热等工序中，热风循环式工业烤箱是车间里应用频次极高的通用加热设备，这套双开门立式烤箱的三维结构，完全围绕中小批量工件的批量烘干需求搭建，没有冗余的装饰性结构，所有设计细节都服务于实际生产的使用逻辑。从安装边界来看，设备整体外形尺寸控制在1500mm×1750mm×1800mm，这个尺寸选型是经过车间场景适配的：宽度方向1500mm刚好适配常规1200mm宽度的物料推车进出，预留了两侧各150mm的操作间隙，不会出现推车剐蹭门框的问题；深度1750mm可以容纳两排标准料架同时摆放，单批次处理量能覆盖多数中小零部件加工企业的日烘干产能需求；总高度1800mm，顶部的排风驱动单元突出箱体顶部约200mm，安装时只需要预留顶部300mm的检修空间即可，不需要额外加高车间吊顶，适配多数标准层高的工业厂房。

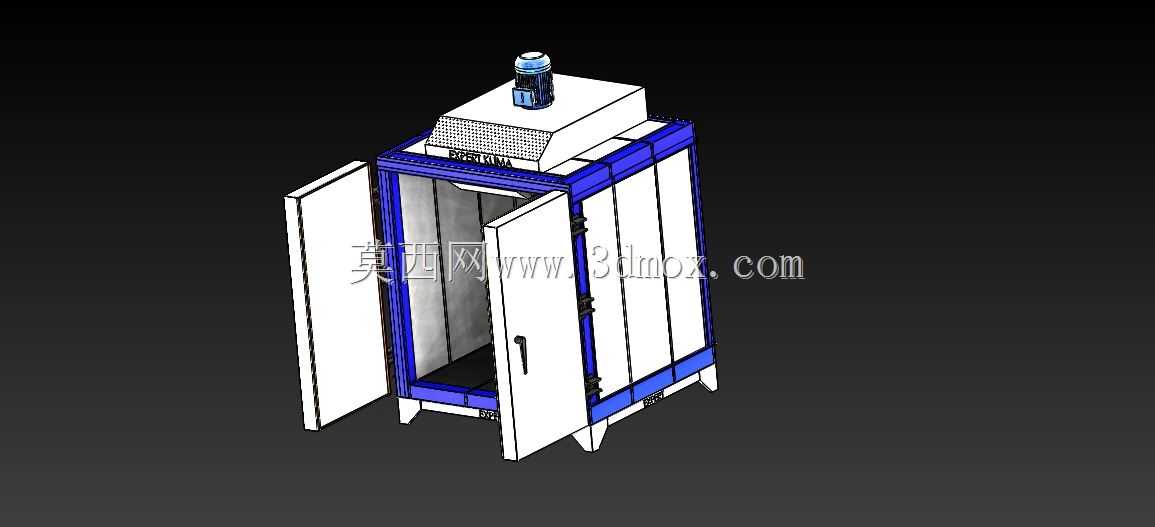

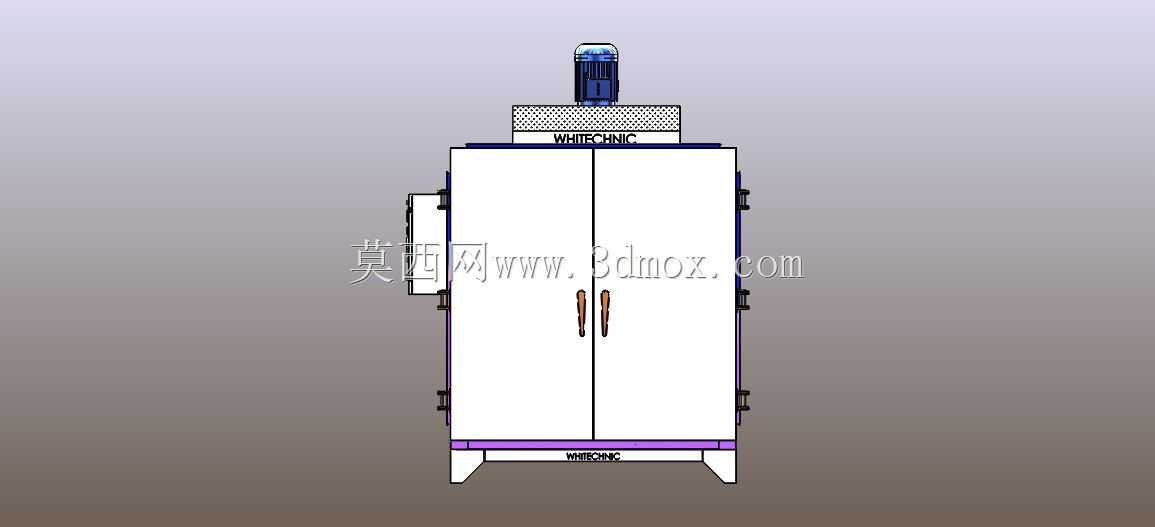

　　设备采用对开双门结构，门体与箱体之间采用多层耐温密封条做密封处理，每扇门配置三点式压紧锁扣，关门后可以保证箱体内部的热风不会从门缝溢出，减少热量损耗。门体上配置的长条形耐高温门把手，安装高度距离地面1100mm，刚好符合成年操作人员站立操作的舒适抬手高度，不需要弯腰或者踮脚就能完成开关门操作。箱体底部设计了四个可调式支撑脚，单个支撑脚的调节行程为50mm，可以适配车间地面不平整的安装场景，保证设备放置后处于水平状态，避免内部料架放置时出现倾斜滑落的问题。

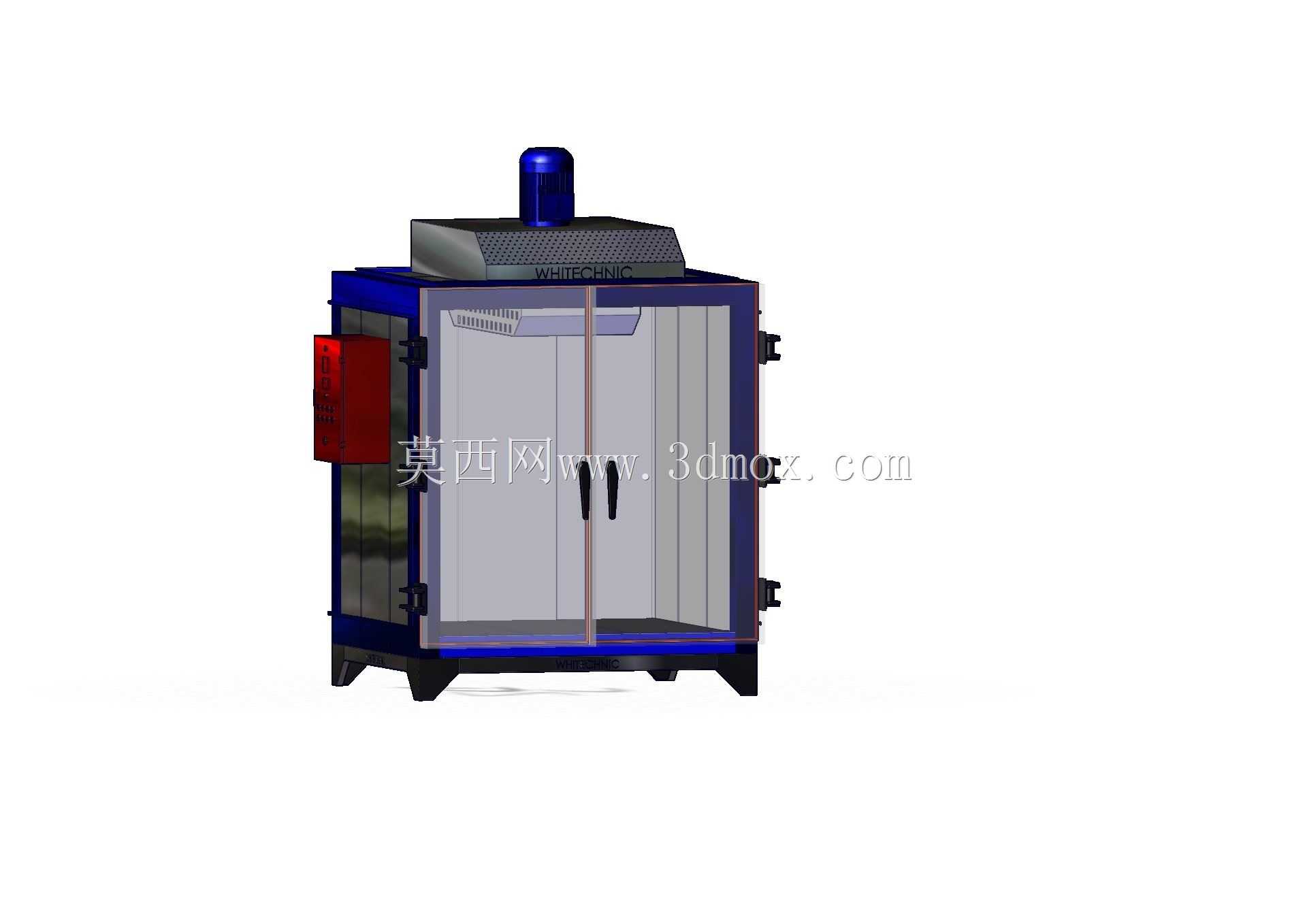

　　顶部集成的热风循环单元是整个设备的核心功能模块，驱动电机安装在箱体顶部的独立安装座上，通过联轴器连接离心风轮，将箱体内的空气吸入加热腔，经过电加热组件升温后，再通过箱体两侧的风道均匀送入工作室内部，形成闭环的热风循环路径，这种风道设计可以保证工作室内部各个位置的温度差控制在±5℃以内，避免出现局部温度过高烤坏工件、局部温度过低固化不充分的问题。顶部的排风接口可以外接车间的废气排放管道，在烘干带有挥发性涂层的工件时，可以将挥发的废气直接排出车间，改善车间操作环境。

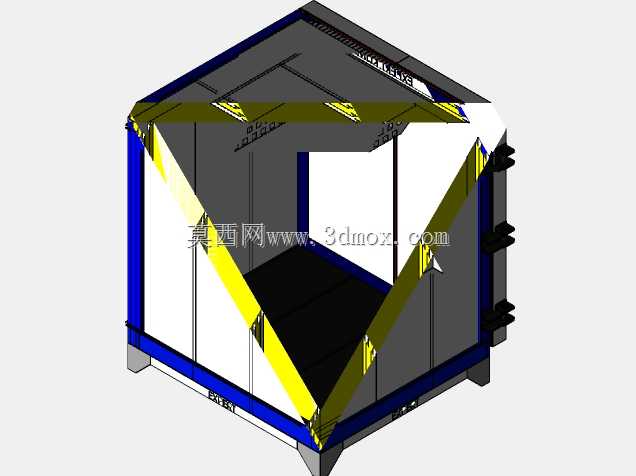

　　从结构设计的思路来看，整个箱体采用模块化拼接结构，侧面板、背板、门框都是独立的钣金组件，通过螺栓拼接组装，不需要满焊连接，一方面可以降低钣金加工的难度，减少焊接变形带来的装配误差，另一方面也方便后期设备维护时拆卸更换损坏的面板，不需要整体切割箱体。箱体夹层内填充的是耐高温硅酸铝保温棉，厚度达到100mm，可以有效阻隔内部热量向外传递，保证设备外表面温度不超过室温+15℃，避免操作人员误触烫伤，同时也能降低热量损耗，减少设备运行的能耗。

　　在实际生产场景中，这类烤箱可以应用在多个工序环节：比如五金工件喷涂后的漆膜固化，塑料件的二次退火消除内应力，电子元器件的老化烘干，复合材料的热压定型前预热，甚至是机械加工后工件表面切削液的烘干去除。不同的使用场景只需要调整加热功率和温控参数，不需要改动设备的主体结构，这也是这类通用型工业烤箱在制造业中被广泛应用的核心原因。工作室内部的两侧设计了可调节的层架支撑条，层架的安装间距可以根据待烘干工件的高度自由调整，既可以放置扁平的托盘类工件，也可以放置高度较高的异形工件，适配性极强。

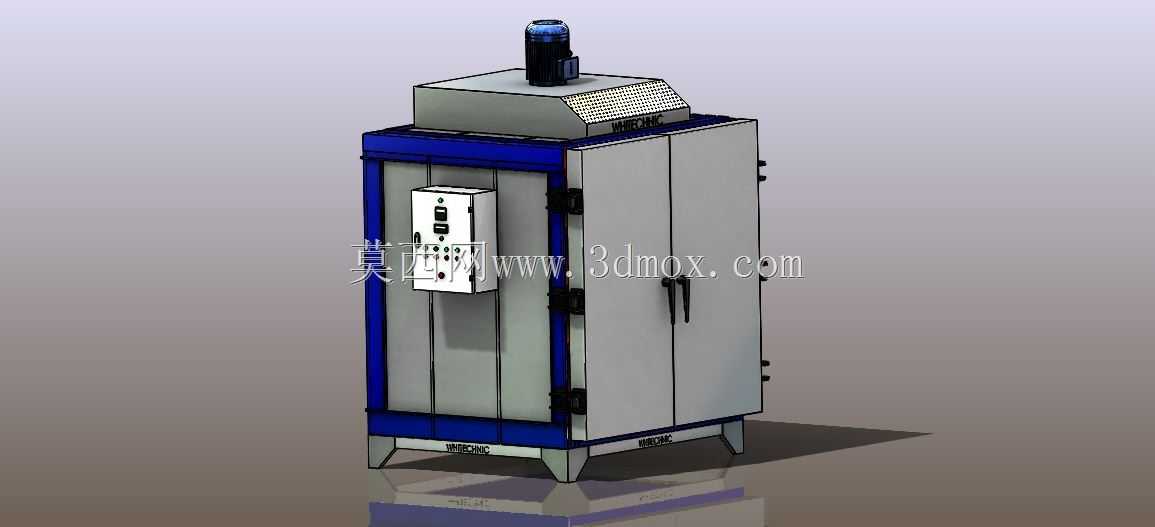

　　箱门的铰链采用重型加厚合页，单组合页的承重能力达到100kg，即使长期开关门使用也不会出现门体下垂、密封不严的问题。门框边缘设计了冷凝水导流槽，在烘干湿度较大的工件时，箱门内壁凝结的水珠会顺着导流槽流到箱体底部的集水盘，不会直接滴落到地面造成车间地面积水。设备的电气控制腔设计在箱体的侧部，与加热工作室完全隔离，避免高温环境影响电气元件的使用寿命，同时控制腔的门板上开有散热格栅，保证电气元件运行时产生的热量可以及时散出。

　　做这类通用工业设备的三维建模时，最需要注意的就是各个部件之间的装配干涉问题，比如门体打开时的旋转半径不能与周边的操作空间冲突，顶部风机的维护空间是否足够，底部支撑脚调节到最高位置时的整体稳定性是否达标，这些细节都直接决定了模型转化为实际生产图纸后的可用性，不能只追求外观的相似度而忽略实际使用中的结构合理性。这套模型的所有钣金件都预留了合理的折弯余量和装配间隙，紧固件的选型也都符合对应的国标要求，不管是用来做设备方案演示，还是拆解做生产加工图纸，都有足够的结构参考价值。
