5mm间距可插拔接线端子结构设计

　　在低压电气控制回路、电源类产品的内部布线场景里，接线端子的选型直接决定了后期装配效率与长期运行的连接可靠性，这款5mm间距的可插拔接线端子，正是针对小空间内多回路电源接线需求开发的连接部件。从实际应用场景来看，这类端子常被用在小型电源变压器输出端接线、工控板卡信号与电源转接、小功率驱动模块的外部接线位置，相比传统螺钉固定式端子，可插拔的结构设计能大幅降低现场接线的返工率——装配时可以先把导线压接在端子的插体部分，完成所有导线端接后再整体插接到基座上，避免了在设备狭小腔体内逐个拧螺钉的操作难点，尤其适合批量生产的电源类产品装配线使用。

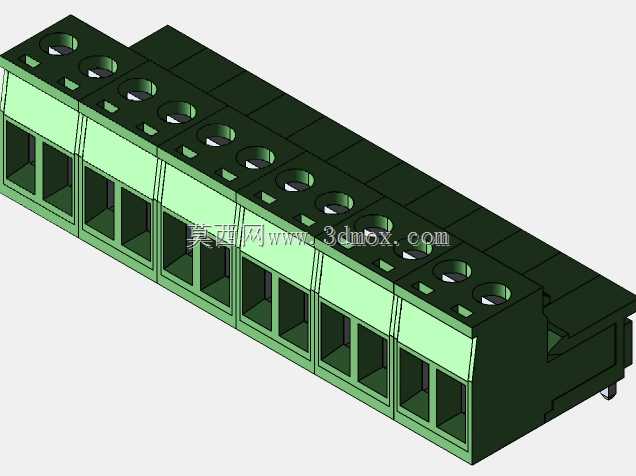

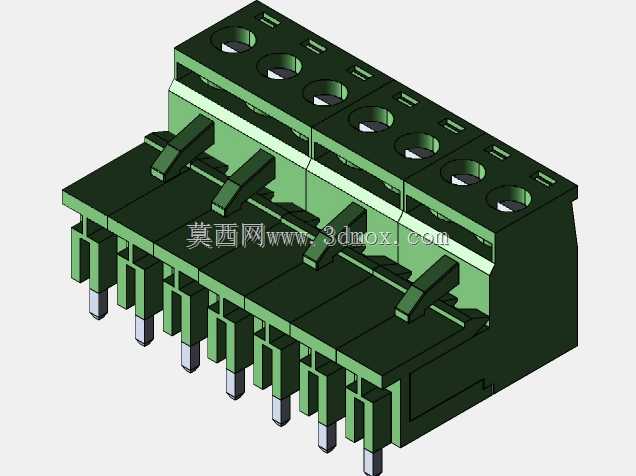

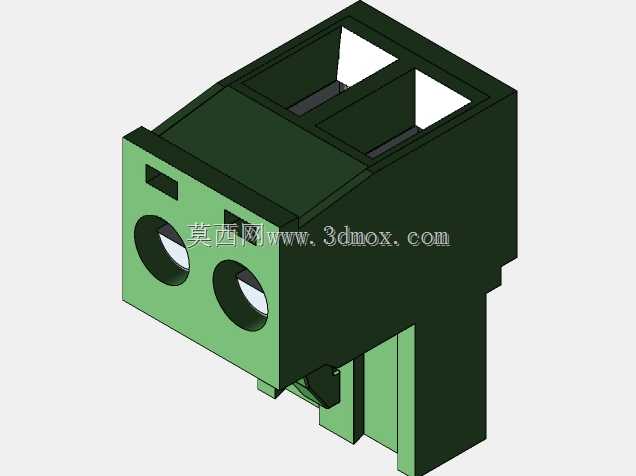

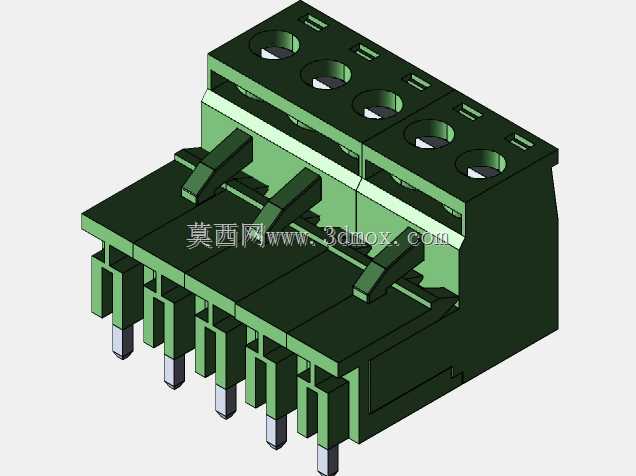

　　从功能特性上看，这款端子采用卡扣式锁紧结构，插体与基座插接到位后，顶部的弹性卡扣会自动卡入基座的限位槽内，即便设备运行过程中存在持续振动，也不会出现插体松脱、接触不良的问题；端子的导电接触部分采用弹性铜材结构，插接时能形成足够的接触正压力，保证大电流通过时不会出现接触点过热的情况，适配5mm间距的设计也刚好匹配常规低压回路的电气间隙要求，在AC220V、DC48V等常见供电电压等级下，无需额外增加绝缘隔离结构就能满足安规要求。

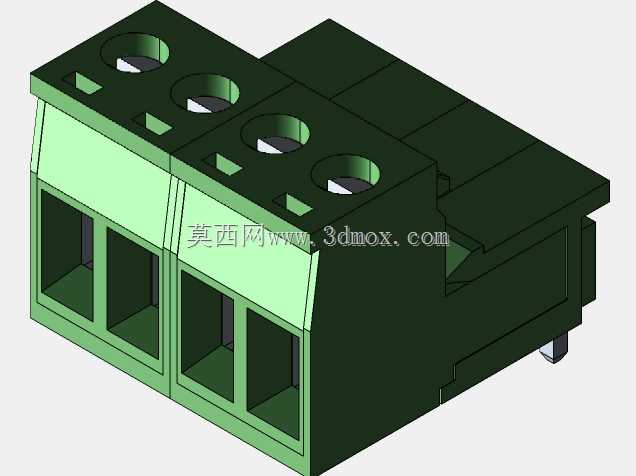

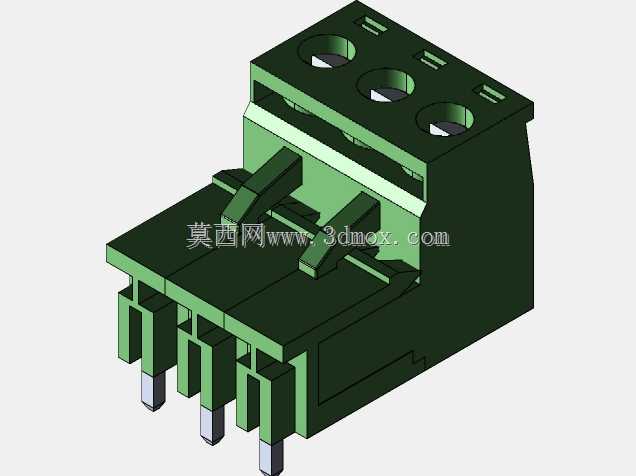

　　设计过程中首先要考虑的是安装边界的适配性，这款端子的基座采用直插式焊针设计，焊针长度与直径匹配常规PCB板的安装孔径，既可以直接焊接在印制电路板上作为板端接线接口，也能搭配导轨卡扣安装在标准DIN导轨上作为柜内转接端子使用；端子的整体外形做了倒角处理，插体的导向斜面能让装配人员在盲操作状态下也能快速对准插接位置，不会出现插针顶弯、错位的问题。接触件的设计上，特意将压线部分做了防滑齿结构，导线压入后即便受到一定的轴向拉力也不会脱出，同时压线腔的尺寸适配0.5-2.5平方毫米的多股铜芯导线，覆盖了大部分小功率电源回路的导线线径需求。

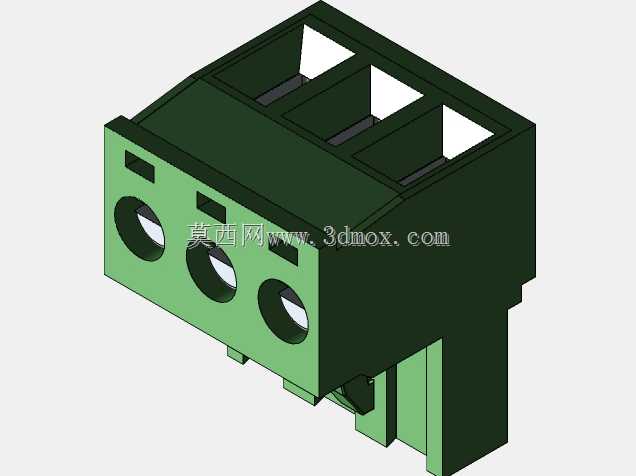

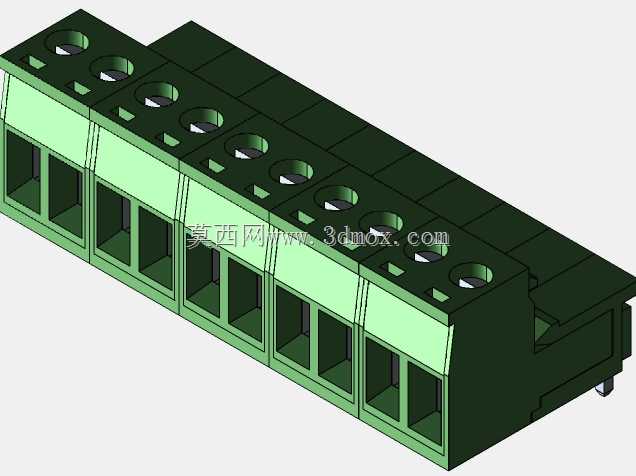

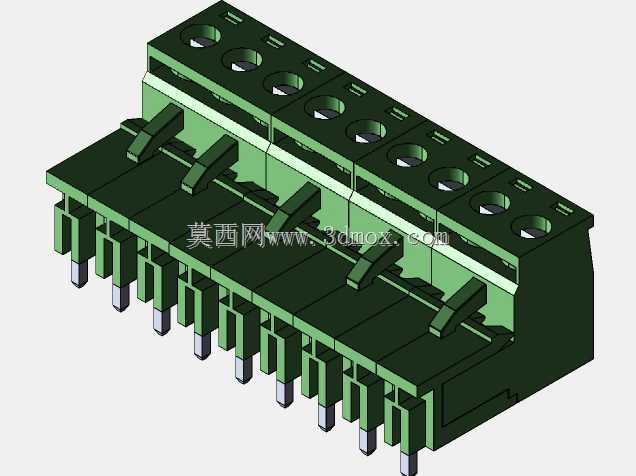

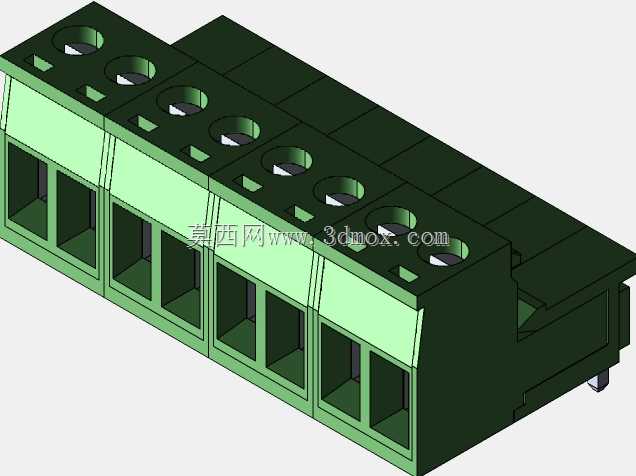

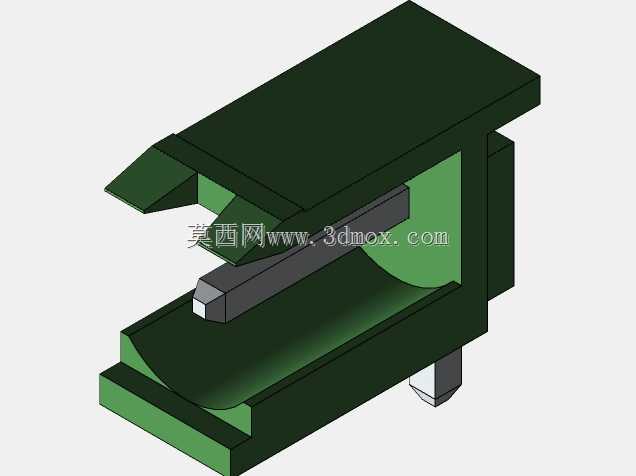

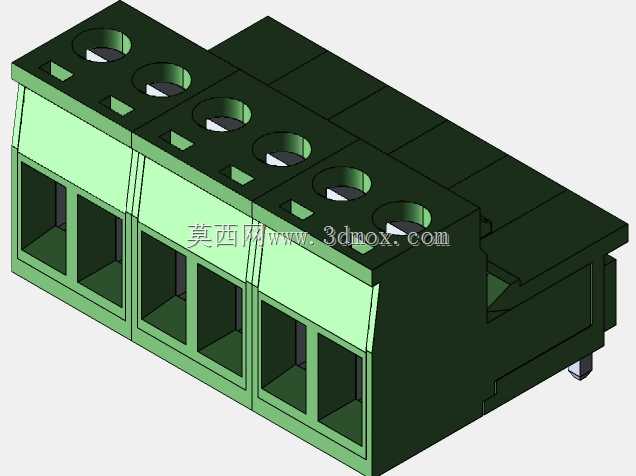

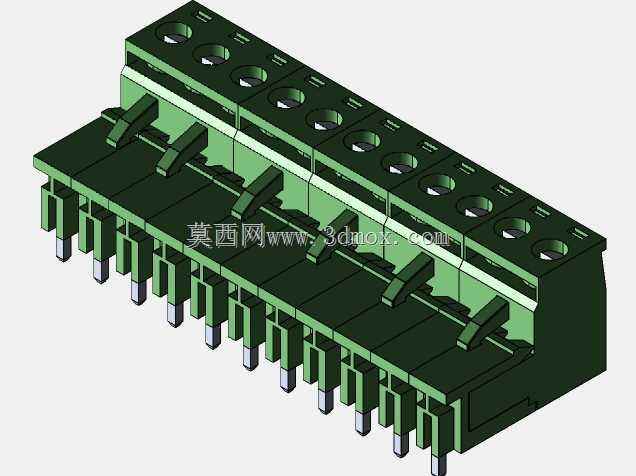

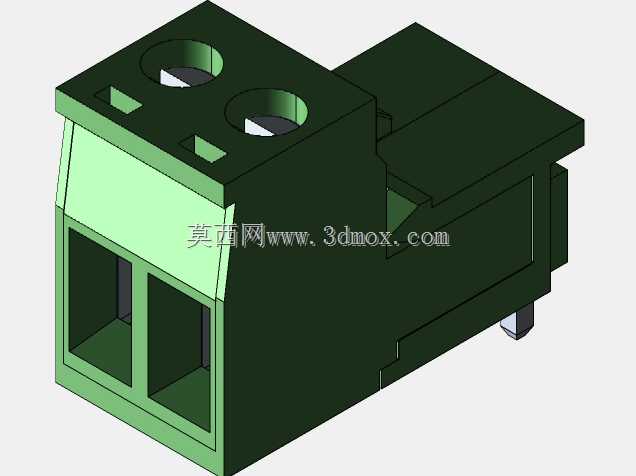

　　从结构细节来看，端子的绝缘外壳采用阻燃工程塑料材质，表面做了哑光防滑处理，插拔时手部有足够的摩擦力，不会出现打滑脱手的情况；基座底部的定位柱能在PCB焊接时提前固定端子位置，避免过波峰焊时端子出现偏移、浮高的问题。相邻端子位之间设置了隔离筋，即便接线时导线铜丝有少量外露，也不会造成相邻回路的短路问题，降低了现场接线的工艺要求。卡扣的弹性行程做了冗余设计，反复插拔50次以上依然能保持足够的锁紧力，满足设备后期维护时多次拆接线的使用需求。

　　在实际选型匹配时，需要注意端子的焊针间距与PCB板的孔位间距保持一致，安装时要保证基座与PCB板完全贴合后再进行焊接，避免焊针倾斜导致后期插体无法正常插入；如果是用于存在较强振动的设备场景，可以额外在插接位置点少量厌氧胶加固，但要注意胶水不能流入接触件位置，避免造成接触电阻过大。这类可插拔端子的应用，本质上是把设备内部的固定接线转化为可快速拆分的连接节点，不管是生产环节的模块化装配，还是后期售后的部件更换，都能节省大量的接线与拆线时间，同时也能减少人工接线时的错接、虚接概率，提升整个电气回路的连接一致性。
