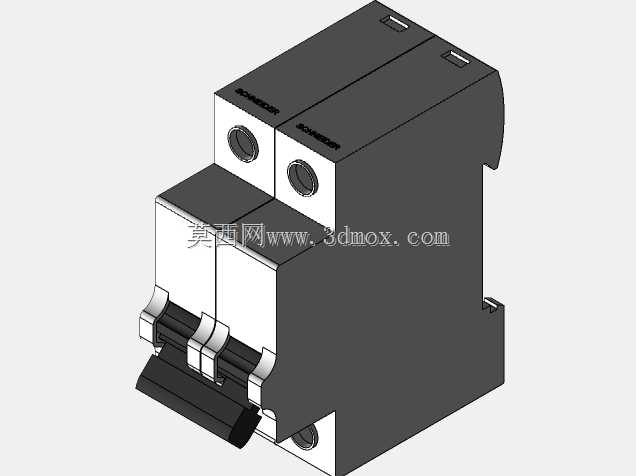

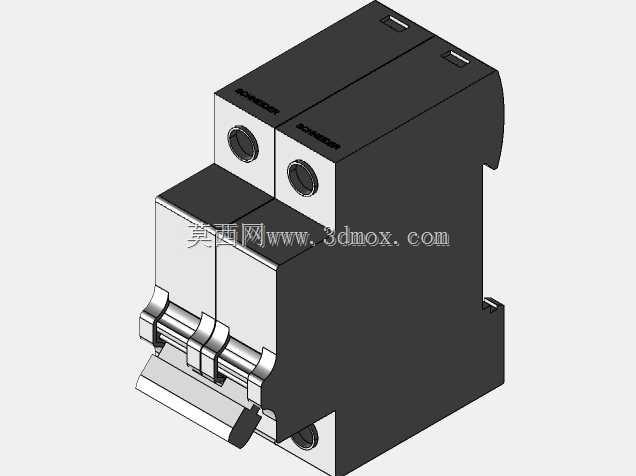

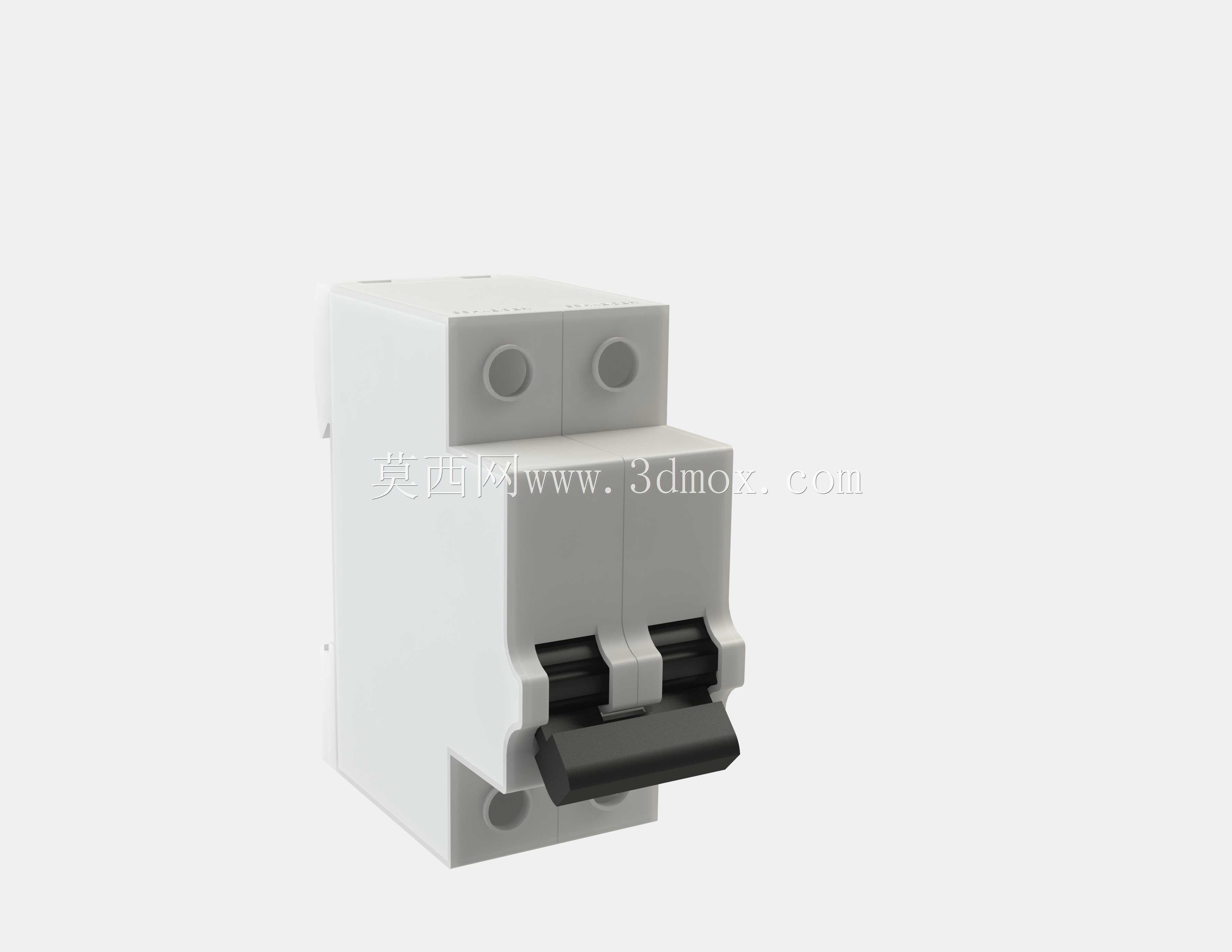

施耐德双极C10微型断路器结构模型

　　这款双极微型断路器的三维结构，还原了终端配电回路里常用的过载、短路保护器件的完整装配形态，日常在民用建筑配电箱、工业设备控制柜、小型分布式电源并网侧都能见到同规格产品的身影，核心作用是在回路电流超过额定阈值、或是出现突发短路故障时，快速切断电路，避免线缆过热起火、后端用电设备烧毁，同时也可作为回路的手动隔离开关使用，在检修时提供明显的断开点。从结构设计逻辑来看，模型完整复现了产品的模块化拼接思路，两个单极单元通过壳体侧边的卡扣结构拼接为整体，共用操作手柄实现两极同步分合，避免单极断开导致的零线带电隐患，适配220V单相交流回路的相线、零线同时通断的使用需求。

　　壳体采用的是热固性塑料的典型壁厚设计，表面的加强筋布局既可以提升壳体抗冲击能力，也能在分断短路电流产生的内部高压时，避免壳体炸裂，顶部的两个圆形进线端结构预留了标准接线端子的安装空间，适配常规的铜导线压接，端子旁的螺丝孔位对应压线螺钉的装配位置，保证接线后导线不会被外力拉扯松脱。下部的操作手柄做了防滑纹理设计，手柄的行程角度符合低压开关的通用操作规范，分闸、合闸位置有清晰的角度差，运维人员在现场可以快速判断回路的通断状态，手柄下方的弧角过渡也避免操作时划伤手部。

　　安装结构上，模型背部还原了标准35mmDIN导轨的卡扣结构，这是终端配电元器件的通用安装接口，不需要额外打孔固定，直接卡入配电箱内的标准导轨即可完成安装，相邻器件之间可以紧密拼接，节省配电箱内的安装空间，整体宽度对应两个模数的尺寸，也就是36mm的总宽度，高度和深度都符合终端配电回路的通用安装尺寸边界，不会和配电箱内的母排、走线槽产生干涉。内部结构的布局在模型的分件上也有体现，操作机构的空间预留、灭弧室的安装位置、热脱扣元件的腔体都做了对应还原，热脱扣部分的双金属片安装空间对应过载长延时保护的功能实现，当回路长时间过流时，双金属片受热弯曲推动脱扣机构动作，磁脱扣部分的线圈腔体对应短路瞬时保护，短路电流出现时线圈产生的电磁吸力直接驱动脱扣机构快速分断，两种脱扣方式的配合覆盖了终端回路常见的故障类型。

　　进出线端的接线空间做了足够的余量设计，适配1-6平方毫米的铜导线接入，压线板的结构可以均匀压紧导线，避免单股导线被压伤、多股导线散丝的问题，端子旁的标识区域预留了回路标识粘贴的位置，方便后期运维时识别每个回路对应的供电区域。壳体表面的散热槽布局对应器件工作时的温升控制需求，在额定电流下长期工作时，内部产生的热量可以通过壳体的缝隙和表面散热结构散出，不会因为温升过高导致器件提前老化，也避免影响周边相邻安装的其他配电元器件。操作机构的传动路径在模型的装配关系里做了简化还原，手柄的动作通过连杆传递到动触头，实现动静触头的闭合和分断，触头区域的空间预留了足够的灭弧距离，分断时产生的电弧可以快速被引入灭弧室切割熄灭，不会出现持续燃弧导致的触头熔焊问题。
