2.1x5.5mm面板安装式DC电源母插座结构

　　在各类低压直流供电的电子、电气设备结构设计中，板载或面板式DC电源输入接口是整机供电链路里最容易被忽略却直接影响设备可靠性的基础部件，本次涉及的2.1x5.5mm规格DC电源母插座，是目前工业控制板卡、桌面小型仪器、嵌入式设备、消费类电子外设里应用覆盖率极高的一款接插件，采用面板嵌入式安装结构，适配常规设备外壳的开孔安装需求。从实际工程选型角度看，这类插座的核心作用是实现外部直流电源适配器与设备内部供电回路的可靠物理连接与电气导通，相比板载直焊式DC插座，面板安装式结构的受力点集中在设备外壳面板上，而非PCB板本身，能有效避免日常插拔电源插头时的侧向力直接传导至PCB焊盘，长期使用下不会出现焊盘脱落、板件开裂的问题，尤其适合需要频繁插拔电源的移动测试设备、外接供电的工业传感节点、桌面型小型机电装置。

　　这款插座的插合界面采用行业通用的5.5mm外径、2.1mm内芯的标准尺寸，兼容市面上绝大多数同规格的DC公头插头，内芯接正极、外筒接负极的极性定义符合常规低压直流供电的通用规范，设计时无需额外做极性适配，能大幅降低供应链选型的适配成本。从结构设计细节来看，插座主体采用绝缘耐高温的工程塑料作为基座材质，金属接触件采用弹性铜材并做表面镀层处理，既保证多次插拔后的接触弹性，避免接触电阻过大导致的接头发热问题，也能提升金属部件的抗氧化能力，适配不同温湿度的工业使用场景。

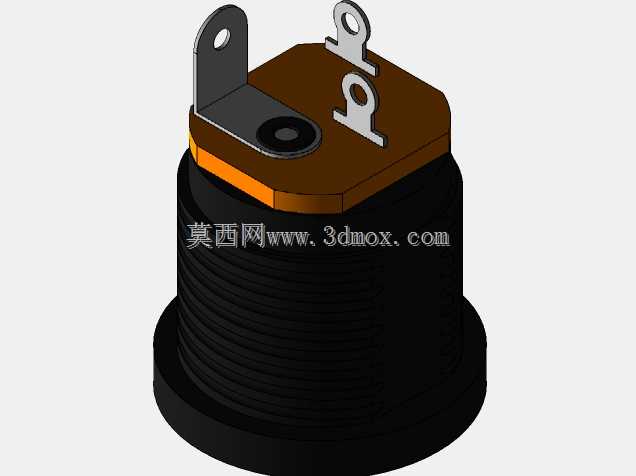

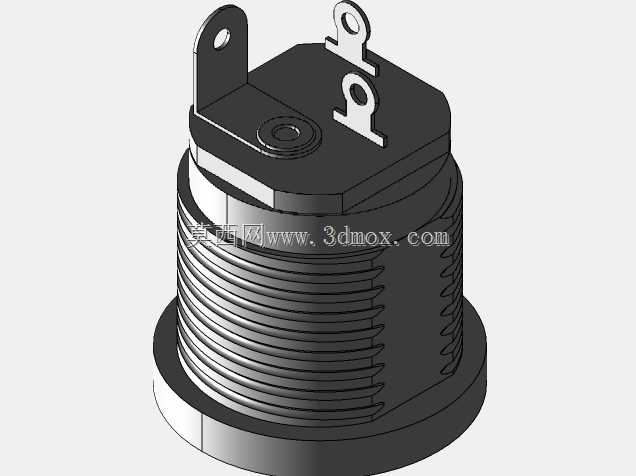

　　安装边界上，这款插座为面板前置安装结构，设计时需要在设备面板上预留对应尺寸的圆形安装孔，插座自带的定位法兰会贴合面板外侧，通过后侧的锁紧螺母实现与面板的紧固，安装完成后插座前端的插合面与面板外表面齐平或略微突出，既保证插头插拔时的操作空间，也不会因为突出过多影响设备整体外观。在三维建模过程中，需要重点关注几个关键尺寸的还原精度：首先是插合端的内芯与外筒的同轴度，若建模时同轴度偏差过大，实际装配后会出现插头插不进、插拔卡滞的问题；其次是面板安装位的法兰厚度、锁紧螺母的配合螺纹尺寸，这部分直接决定了插座与设备面板的装配适配性，若尺寸偏差会出现安装后松动、螺母无法锁紧的情况；另外还要注意插座后侧焊片或接线引脚的位置尺寸，这部分需要和内部PCB的焊盘位置或者内部走线的空间做匹配，避免装配时出现引脚与其他结构件干涉、接线长度不足的问题。

　　从实际应用场景延伸来看，这类插座不仅可以用在成品设备的供电输入接口，也可以作为模块化测试工装、临时供电转接板的电源接口，在非标自动化设备的小型控制模块、桌面3D打印机的控制盒、小型伺服驱动器的外接供电端口上都能看到同规格插座的应用。设计选型时还要注意，这款插座的额定载流能力需要匹配后端设备的最大功率，避免大电流工况下接触件过热，同时面板安装时可以在法兰与面板之间增加薄橡胶垫圈，提升安装位的防尘防水能力，适配更复杂的车间使用环境。建模过程中对插座表面的防滑纹理、锁紧螺母的棱角、插合端的倒角细节都做了还原，这些细节虽然不影响核心装配尺寸，但在做整机装配干涉检查、外观渲染验证时，能更真实地模拟实际零件的装配效果，帮助结构工程师在设计阶段就发现潜在的装配干涉、外观匹配问题，减少后续打样验证的迭代次数。
