工业铝型材配套直角加强支撑角件

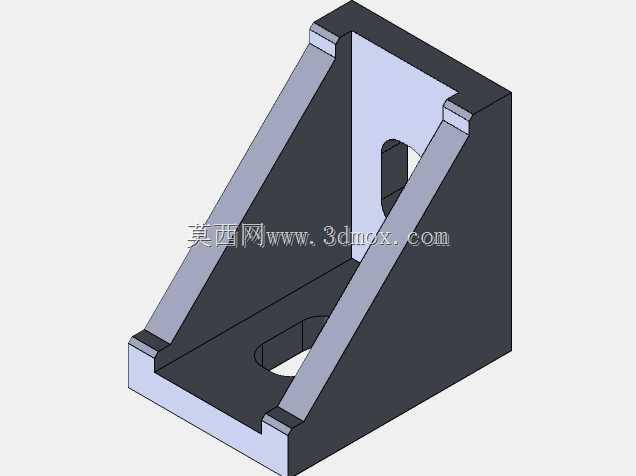

　　在工业铝型材框架搭建、电源设备柜体组装、小型自动化工作站的辅件选型中，直角支撑角件是解决垂直面连接刚性不足问题的核心标准件，这款适配2028规格铝型材的角件，正是针对小截面型材拼接时的抗扭、抗剪切需求设计的结构件。日常产线搭建中，很多工程师会遇到小规格铝型材做垂直拼接时，仅靠端面螺丝连接容易受侧向载荷出现接缝张开、型材偏移的问题，尤其是电源变压器周边的安装支架，既要承托元器件重量，还要承受设备运行时的微幅振动，普通薄角片的支撑强度很难满足长期使用要求，这款带双侧加强筋的角件就是为这类场景优化的结构。从结构设计来看，角件采用L型直角基体，两个互相垂直的安装面分别贴合铝型材的槽面，安装面边缘做了与铝型材槽口匹配的定位凸台，装配时凸台可以卡入型材槽内，不需要额外做对位调整，就能保证两个连接面的垂直度控制在0.1mm以内，避免人工安装时出现角度偏差导致后续框架拼装累积误差。角件的两个支撑臂之间设置了整面的三角加强筋，筋板厚度与安装面壁厚保持一致，相比普通不带筋的角码，垂直方向的抗弯折强度能提升60%以上，即使承托重量达到5kg的电源模块，也不会出现角件变形导致的安装面倾斜。

　　安装孔位的设计也充分考虑了现场装配的便利性，两个安装面上都开设了长圆形的调节孔，允许装配时在型材槽的长度方向做±2mm的位置微调，解决了型材下料时长度公差带来的拼接错位问题，不需要现场重新扩孔或者打磨型材端面，普通内六角扳手就可以完成全部装配操作，不需要特殊工装。从安装边界来看，这款角件的垂直安装面高度适配20系列铝型材的槽中心距，水平安装面的伸出长度不会超出28规格铝型材的外轮廓，装配完成后角件不会突出型材表面，不会影响后续门板、外封板的安装，也不会在设备外侧形成突出的尖锐边角，符合电气设备的安全防护要求。筋板上开设的减重孔并非单纯为了减少材料用量，实际装配中这个孔位可以作为走线的过孔，方便变压器周边的低压信号线从角件位置穿过，不用额外在型材上开孔走明线，让柜体内部的布线更规整。在实际应用场景里，这类角件除了用于电源变压器的安装支架，还可以用在小型设备的机架直角拼接、传感器安装立板的支撑、电柜门的限位挡块安装位置，甚至可以作为小型输送线侧边导条的固定支撑件，只要是涉及20、28系列铝型材的垂直连接场景，都可以通过这款角件提升连接刚性。

　　很多新手工程师在做铝型材框架设计时，容易忽略角件的选型，觉得只要螺丝锁够数量就能保证强度，实际上铝型材的端面螺纹孔承受侧向力的能力很弱，设备运行一段时间后螺丝容易出现松动，甚至型材螺纹滑牙，导致框架整体晃动，而通过角件的安装面把载荷分散到型材的整个槽面，螺丝主要承受锁紧力，剪切力由角件和型材的贴合面承担，能大幅提升框架的整体稳定性，减少后期维护的螺丝紧固工作量。这款角件的边角都做了C0.5的倒角处理，没有尖锐的毛刺，装配时不会划伤操作人员的手套或者线缆表皮，细节处理符合工业配件的通用安全要求。

　　在做三维建模时，角件的安装面与加强筋的连接处做了R1的圆角过渡，避免直角连接处的应力集中，即使长期承受交变振动载荷，也不会在转角位置出现疲劳断裂的问题，这也是很多廉价角码容易忽略的设计细节——很多低价角件为了省料，转角位置直接做直角，受冲击时很容易从转角处裂开。在选型匹配时，只要是截面宽度20mm、28mm的工业铝型材，不管是欧标还是国标槽型，只要槽口宽度适配对应的T型螺栓，都可以使用这款角件，不需要针对特定型材做特殊修改，通用性很强。做设备布局设计时，角件的占用空间很小，不会在型材连接处占用过多的内部安装空间，给柜体内部的元器件布置留出更多余量，尤其是空间紧凑的小型电源设备，每一寸内部空间都需要精打细算，这类小体积高强度的角件相比大规格角码更有适配优势。
