高频感应加热用紫铜螺旋线圈结构

　　在金属热加工、工件表面热处理、小规格金属件钎焊等工业场景里，感应加热线圈是直接决定加热效率与温区均匀性的核心执行部件，这套螺旋式加热线圈的结构设计，完全围绕中高频感应加热的实际工况需求展开。从实际应用场景来看，这类线圈常配套在小型高频感应加热设备上，用于五金刀具钎焊、小尺寸金属工件淬火、小型金属件热拆装等作业，相比火焰加热，它的加热区域可控，热影响区小，不会产生明火带来的作业安全隐患，在精密小件加工场景里的适配性极强。

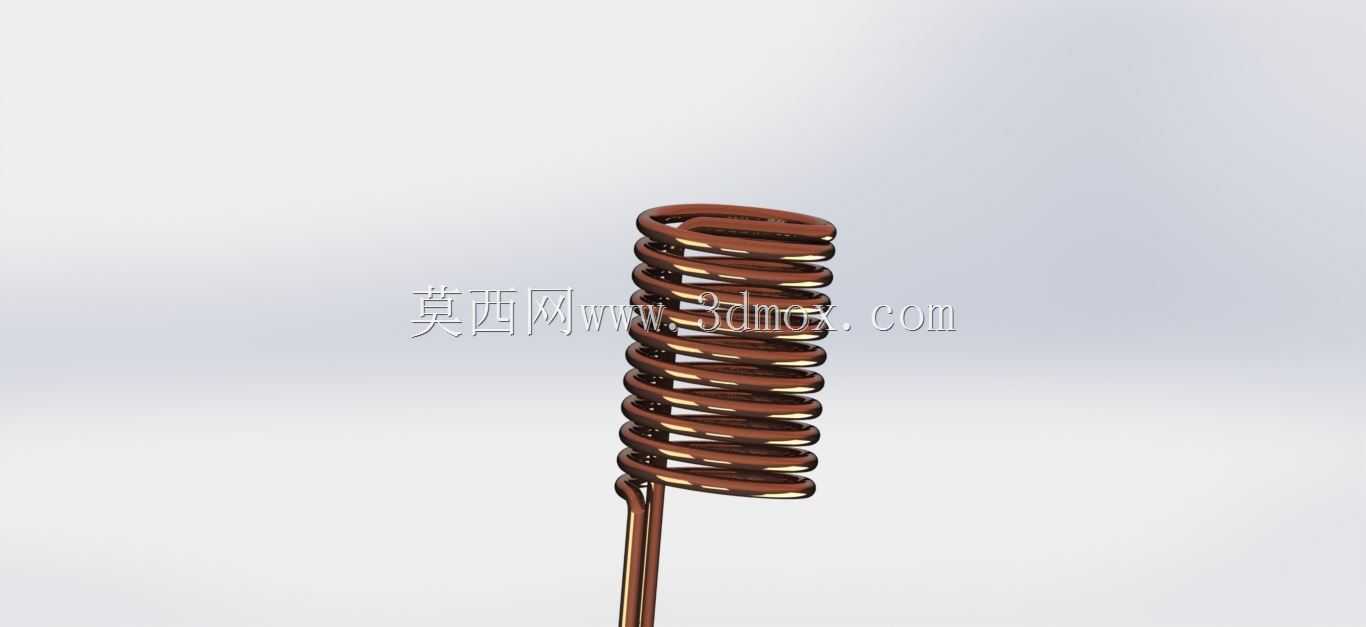

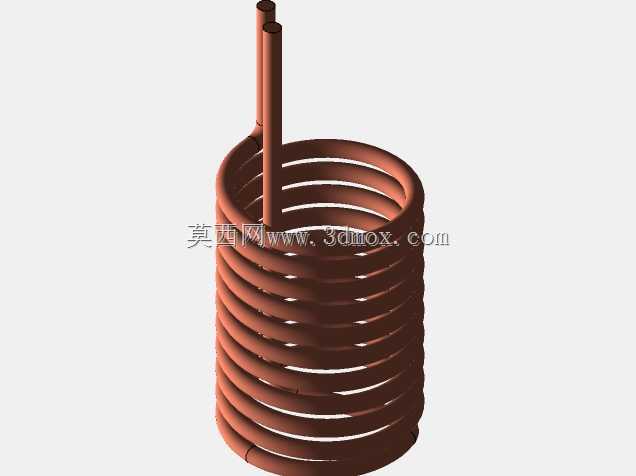

　　设计这套线圈时，首先考虑的是电流通路的载流需求，整体采用空心紫铜管绕制，紫铜本身的导电率高，能降低大电流通过时的自身发热损耗，空心结构则是为了通入循环冷却水，在设备满功率运行时带走线圈自身产生的焦耳热，避免线圈因持续高温出现氧化变形，延长部件的连续工作时长。线圈的螺旋段采用等节距绕制，每一圈的匝间间隙保持一致，这个间隙的取值经过反复校核，既不能过小导致匝间出现打火击穿风险，也不能过大造成线圈内部的磁场分布发散，让待加热工件处于线圈内部时，能被均匀的交变磁场覆盖，保证工件周向的加热温度差控制在工艺允许范围内。

　　线圈两端的引出段采用平行直段设计，直段的长度预留了足够的安装余量，端部可以直接对接设备的电源输出端与冷却水循环管路，不需要额外增加转接接头，减少了管路与电路的连接节点，也就降低了漏水、接触电阻过大的故障概率。螺旋段的内径尺寸是根据常见待加工工件的最大外径设定的，线圈内壁与工件表面的间隙控制在合理范围，间隙过小会导致工件进出线圈时容易刮蹭管壁，间隙过大则会降低磁耦合效率，造成不必要的电能损耗。整个线圈的整体高度匹配常见小件加热的温区长度，能覆盖大多数长度在100mm以内的工件加热需求，不需要额外调整线圈位置就能完成单次加热作业。

　　从安装边界来看，线圈的两个引出端中心距与常见感应加热设备的输出接线座尺寸匹配，安装时只需要将引出端插入接线座的固定孔位，拧紧锁紧螺母，同时接好冷却水的进出水管即可完成装配，不需要对设备原有结构做额外改装。线圈的螺旋段整体为圆柱形态，外部没有突出的结构件，安装后不会与设备的工件托架、防护罩等周边部件产生运动干涉。在实际使用过程中，这种等节距螺旋线圈产生的交变磁场在线圈内部轴向分布相对均匀，当工件放置在线圈中心区域时，加热段的温度一致性好，不会出现局部过热或者加热不足的问题，对于需要均匀加热的钎焊、淬火工序来说，能有效提升加工成品的合格率。另外，紫铜材质的线圈本身具备一定的塑形调整能力，在遇到特殊形状的工件时，作业人员可以通过专用工具轻微调整匝间距或者局部形状，临时适配特殊工件的加热需求，不需要重新制作线圈，提升了部件的场景适配灵活性。设计过程中也规避了直角弯折的结构，所有铜管的弯折位置都采用圆弧过渡，避免铜管弯折处出现截面变形，保证冷却水在管内的流通顺畅，不会因为截面突变造成水流阻力增大，影响冷却效果。
