175×125规格塑料电气接线盒结构设计

　　在低压配电、工业控制设备的布线环节，接线盒是承载线路接驳、防护接点免受外界侵蚀的基础部件，这款175×125mm规格的塑料接线盒，适配电源变压器配套的二次侧布线场景，也可广泛用于户外小型电气节点、设备内置分线单元的安装需求。日常工程应用里，这类接线盒常被安装在设备机架侧壁、户外电控箱旁侧，或是生产线工位的布线支点位置，用来容纳导线接头、转接端子，避免裸露接点积灰、受潮，或是被外力触碰引发短路故障。

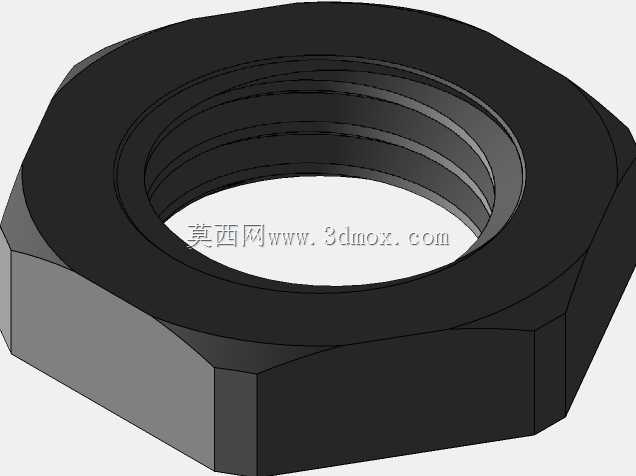

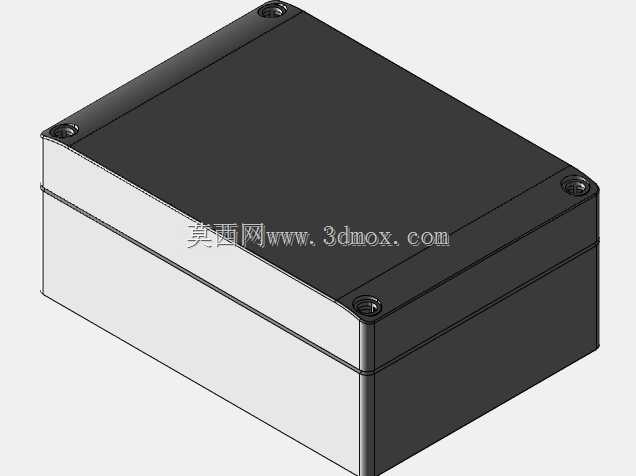

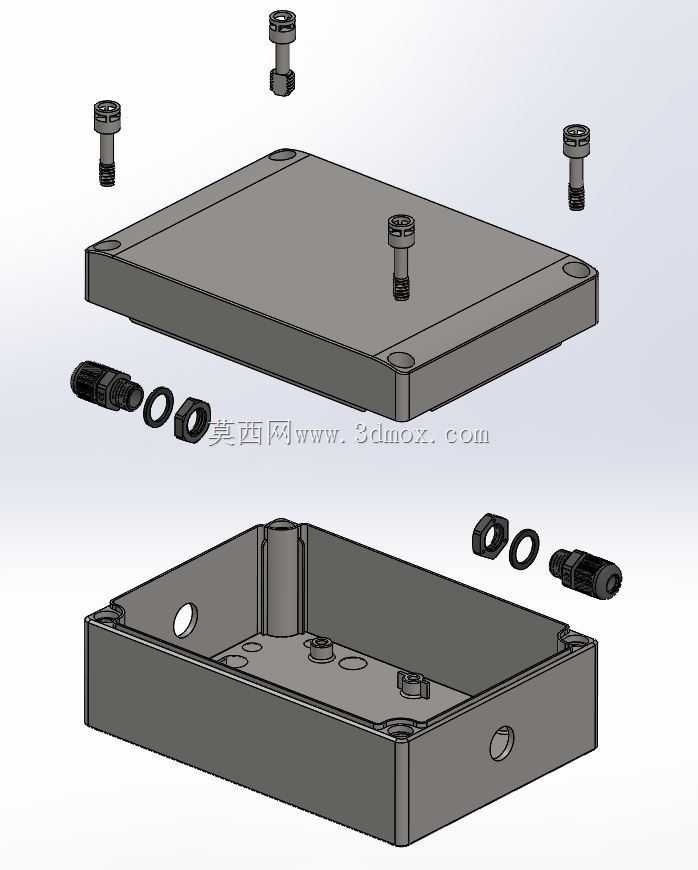

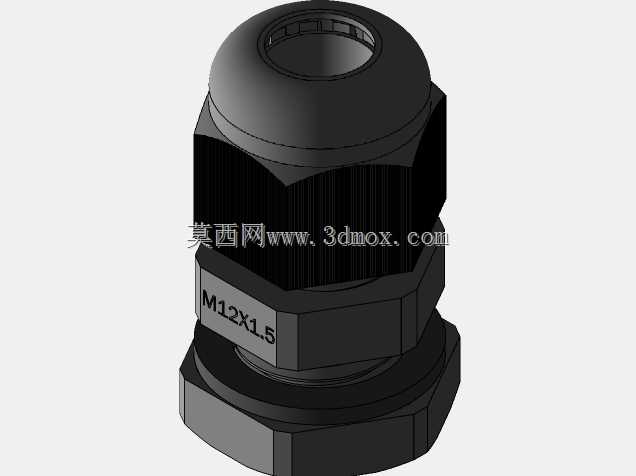

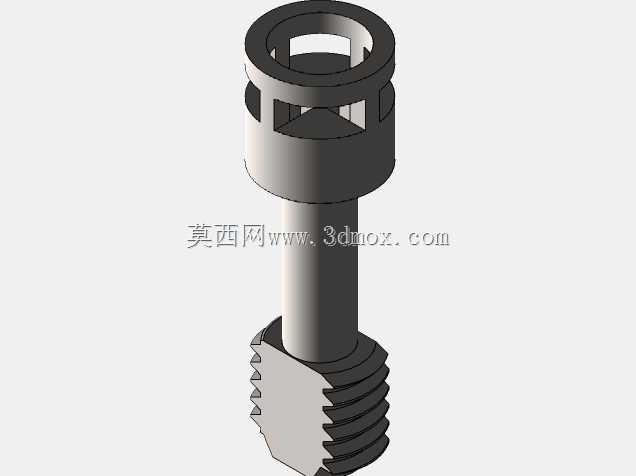

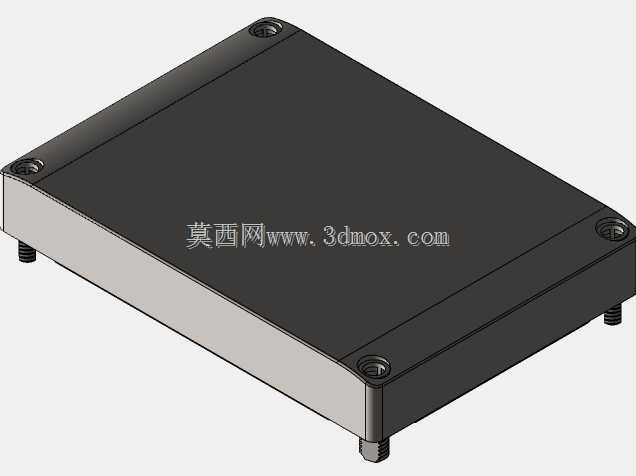

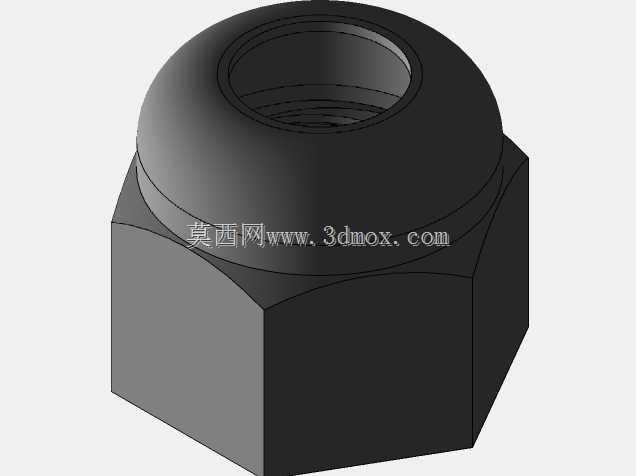

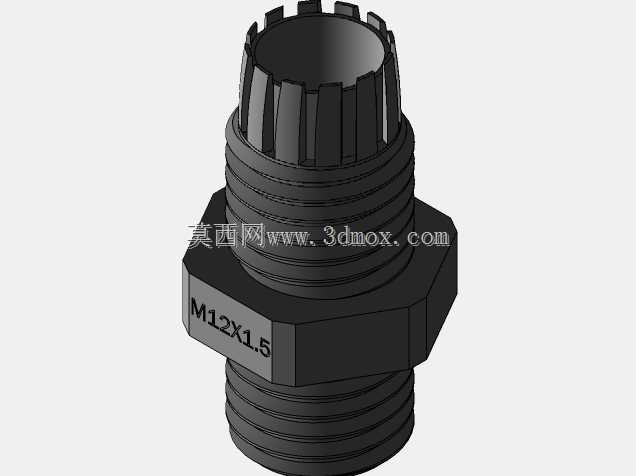

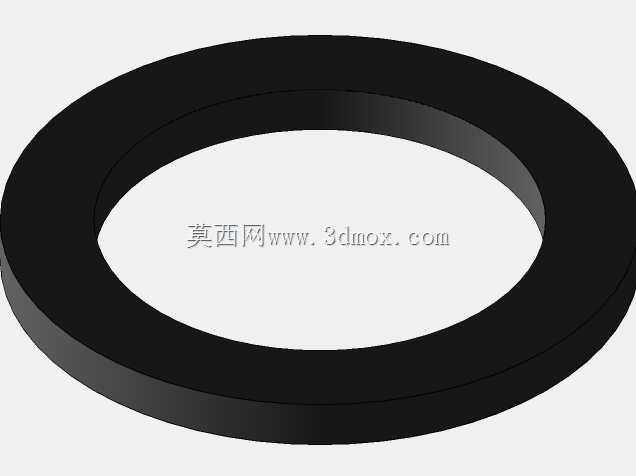

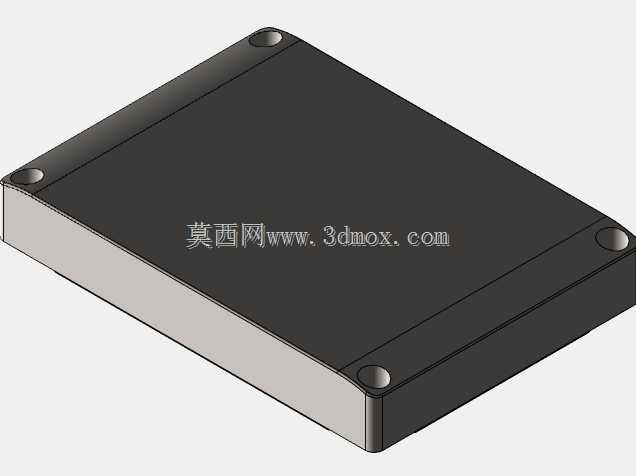

　　从结构设计来看，这款接线盒采用上下扣合的分体式结构，盒体与盒盖通过四角的紧固螺丝实现压合密封，螺丝柱直接集成在盒体内腔的四角位置，不需要额外镶嵌金属螺母，依靠塑料自身的螺纹咬合力就能满足反复拆装的强度要求，适合现场施工时的多次调试接线作业。盒体侧壁预留了两个线缆穿装孔位，配套的防水格兰头搭配密封垫圈、锁紧螺母，能够在穿入线缆后实现孔位的径向密封，防止水汽、粉尘从线缆进线位置进入盒体内部，适配常规的设备布线线缆外径范围，不需要现场额外扩孔加工。

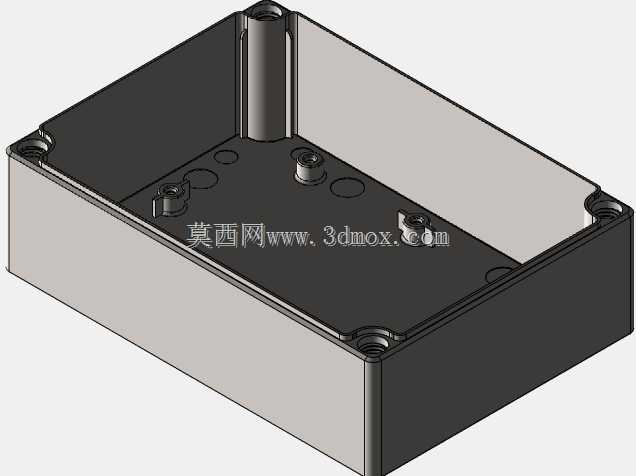

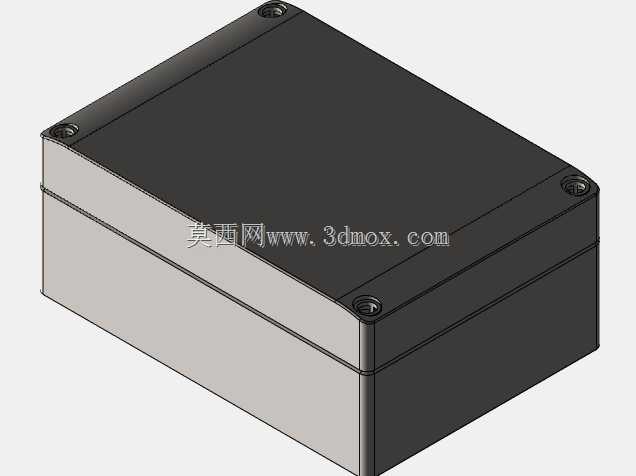

　　尺寸设计上，盒体外部轮廓严格控制在175mm×125mm的边界内，整体高度75mm，这个尺寸刚好适配多数小型电源变压器旁侧的安装空间，不会因为壳体过大挤占变压器的散热间隙，也不会因为内部空间不足导致接线后线缆过度弯折。内腔的有效容纳空间足够放置3-4组接线端子排，或是小型的线路转接板，接线完成后线缆可以在腔体内预留一定的冗余长度，方便后期维护时重新接驳。盒体底部预留了安装固定孔位，可以直接通过螺丝固定在安装基面，也可以搭配导轨卡扣实现DIN导轨的快速挂载，适配不同场景的安装需求。

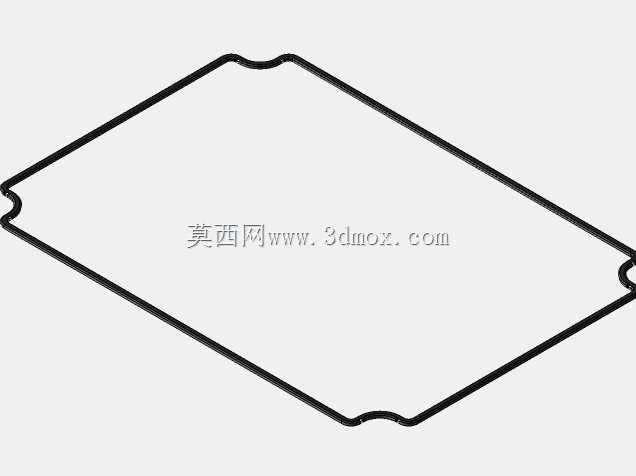

　　设计过程中重点考量了塑料壳体的成型工艺性，所有转角位置都做了均匀的圆角过渡，避免注塑成型时出现应力集中导致的壳体开裂，盒盖与盒体的配合面做了一圈止口结构，扣合后能够形成迷宫式密封路径，即使不额外加装密封胶条，也能满足常规室内环境的防尘要求，如果应用在户外高湿场景，还可以在止口位置加装发泡密封胶条进一步提升防护等级。配套的紧固件全部采用标准件，现场安装时如果出现配件丢失，可以直接采购同规格的标准螺丝、格兰头进行替换，不需要单独定制非标配件，降低后期维护的配件成本。

　　实际选型使用时，需要注意安装基面的平整度，如果基面存在明显凹凸，紧固盒盖螺丝时要对角均匀施压，避免单个螺丝锁紧力过大导致盒体边缘变形，影响密封效果。穿装线缆时要根据线缆外径选择匹配的密封胶圈，锁紧格兰头时要确认胶圈完全包裹线缆外皮，避免出现缝隙。这款接线盒的塑料材质选用常规的工程ABS材料，具备足够的绝缘性能与结构强度，能够满足-20℃到60℃的工作环境温度要求，适配绝大多数工业现场的使用环境，不会因为常规的温度变化出现壳体脆裂或是变形问题。内腔的螺丝柱高度经过精准核算，盒盖锁紧后不会挤压到腔体内的接线端子与线缆，避免长期使用后螺丝柱顶压导线导致绝缘层破损的风险。
