适配开源微控制器的DS1302实时时钟模块

项目分类:变压器/电感器 发布时间:2025-02-02 ID:914462
  • 适配开源微控制器的DS1302实时时钟模块

  在嵌入式开发与小型智能硬件的项目落地过程中,掉电后仍能持续走时的实时时钟单元是很多场景下不可或缺的功能组件,这套适配Arduino、Raspberry Pi Pico等主流开源微控制器的DS1302时钟模块,就是针对这类需求完成的结构化三维设计成果。从实际工程应用的场景来看,这类模块常被部署在小型环境监测节点、桌面智能计时装置、离线数据采集终端、小型自动化控制单元中,解决主控板掉电后系统时间丢失、重新上电需要重新校时的痛点,不需要依赖网络授时就能完成年、月、日、时、分、秒的独立计时,甚至可以自动处理闰年与月份天数的自动切换,大幅降低小型嵌入式项目的时间功能开发门槛。

  从产品的功能特性来看,模块核心采用DS1302时钟芯片作为计时核心,板载CR2032纽扣电池座作为备用电源,当外部主控供电断开时,纽扣电池可以持续为时钟芯片提供维持走时的微小电流,保证计时数据不丢失;模块采用单侧排针的引出方式,将电源、时钟、数据、复位等必要引脚全部引出,排针采用标准2.54mm间距设计,既可以直接插在面包板上完成原型验证,也可以通过杜邦线连接到不同主控板的对应IO口,不需要额外制作转接电路。板载的电池座采用卧式贴片布局,尽可能压缩模块的整体厚度,避免在堆叠安装时和上层板卡产生结构干涉。

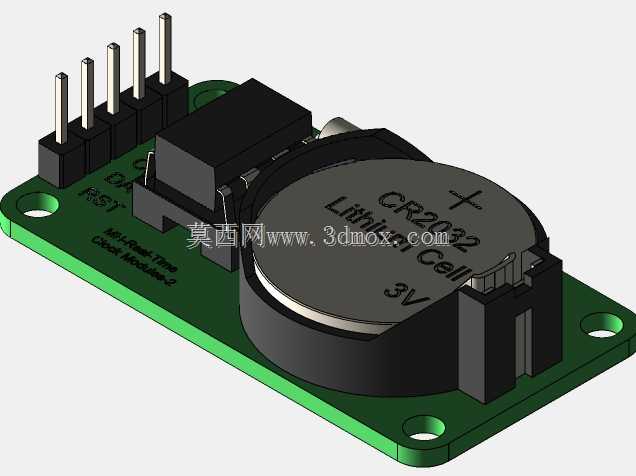

  在设计思路上,整个模块的结构建模完全贴合实际量产的PCB板卡尺寸,PCB基板采用标准绿色阻焊层的外观还原,板上的丝印标识也对应实际产品的引脚定义、复位标识、模块型号标注,方便使用者在装配阶段快速识别引脚方向,避免接反线路导致的模块损坏。建模过程中对板上的每个结构件都做了等比例还原:包括黑色的直插排针塑座与金属插针、时钟芯片的黑色塑封本体与引脚、CR2032纽扣电池的金属外壳与表面标识、电池座的黑色卡扣结构、PCB板四角的安装固定孔,每个部件的装配间隙都按照实际生产的公差要求做了预留,比如电池和电池座之间的配合间隙、排针和PCB焊盘的位置对应、固定孔的沉台深度都和实物保持一致,确保模型导出后可以直接用于结构装配验证、外壳开孔设计等工程场景。

  从外形尺寸与安装边界来看,模块整体为矩形PCB结构,四角的安装孔采用标准3mm内径设计,孔位距离板边的距离符合通用小型电子模块的安装规范,可以通过M3铜柱或者螺丝直接固定在设备壳体的安装柱上,不需要额外设计转接支架。模块的最高凸起部位是卧式安装的CR2032电池部分,整体高度控制在10mm以内,在做外壳设计时,只需要在对应电池的位置预留不小于11mm的内部净空,就可以顺利完成模块的装配,不会出现外壳顶住电池导致PCB板变形的问题。单侧排针的伸出长度按照常规直插排针的尺寸设计,插针露出塑座的长度为7mm左右,既可以满足面包板插接的深度要求,也可以配合常规的杜邦线母座实现可靠连接,不会因为插针过短导致接触不良,也不会因为插针过长造成多余的空间占用。

  在实际的项目选型过程中,这类模块的三维模型可以帮助结构工程师在设计阶段就完成板卡布局的干涉检查,提前确认模块和周边其他元件、外壳结构的位置关系,避免打样后才发现装配冲突的问题;对于嵌入式开发人员来说,精准的三维模型也可以用于项目的展示动画、装配说明制作,让整个项目的文档呈现更加专业直观。模块上的每个结构件都做了独立的零件分层,在做工程拆解或者BOM统计时,可以直接提取对应零件的尺寸参数,不需要重新测绘,大幅缩短前期的设计准备周期。
