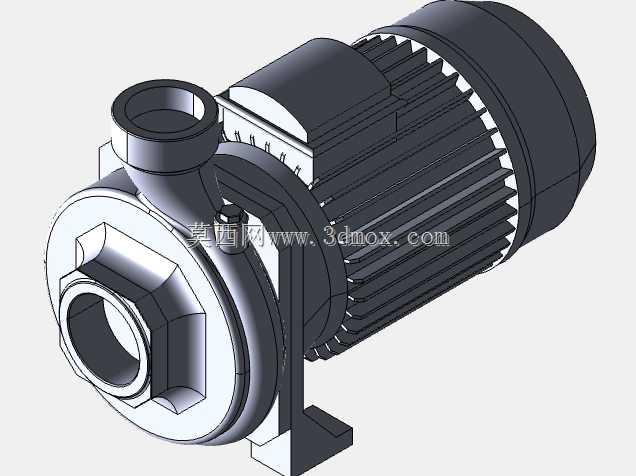

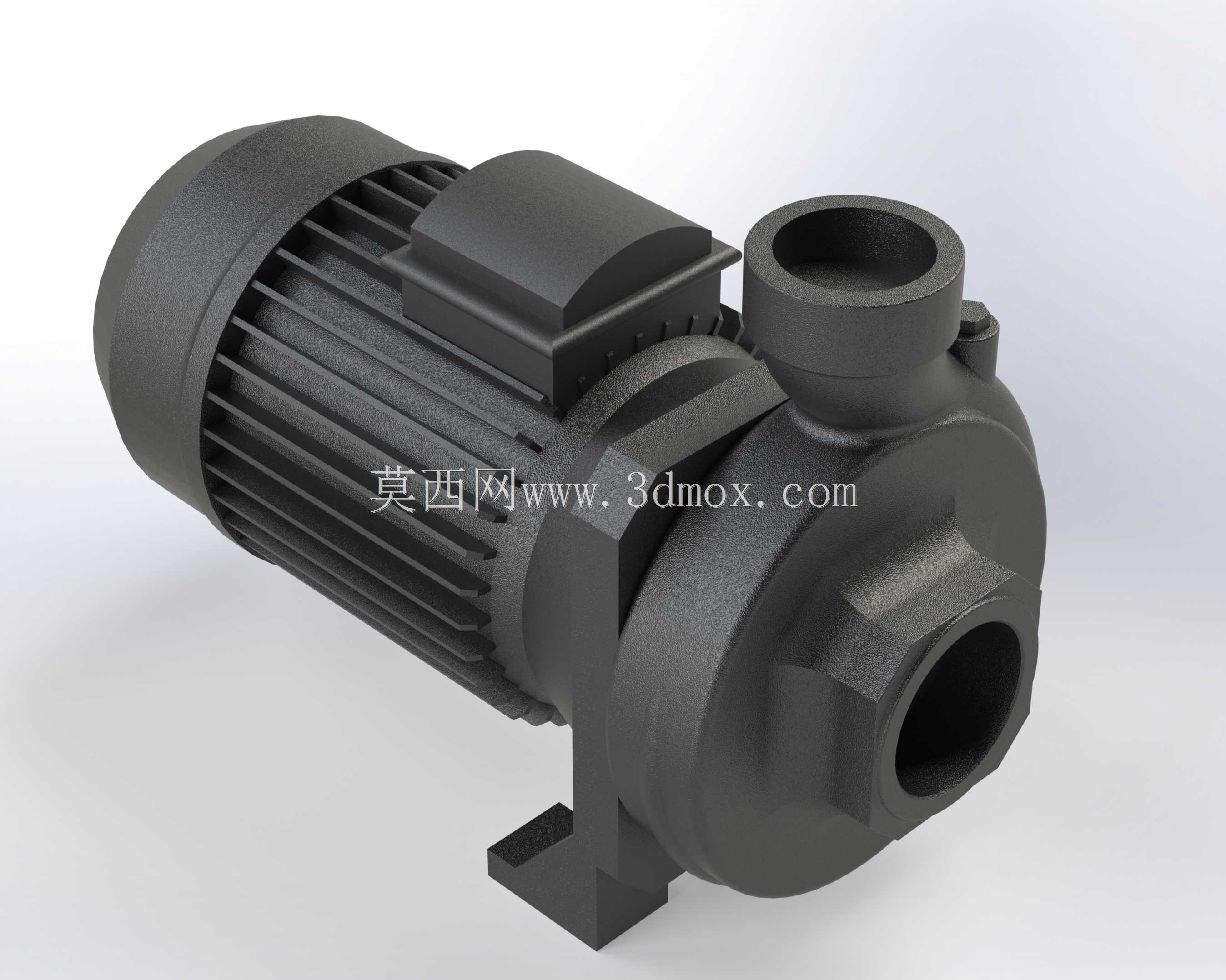

格兰富NS30-36CVBP离心泵结构展示

　　在民用建筑二次供水、暖通空调循环水系统、小型工业制程冷却水回路这类场景里，端吸式离心泵一直是应用占比最高的流体输送设备，格兰富NS系列的这款30-36 CVBP型号，就是针对中小流量、中等扬程工况开发的常规款型，很多现场做管路改造、设备配套的工程师，在做方案选型时经常会碰到同参数替换、安装位适配的需求，这类三维结构模型能帮着省去大量现场测绘的时间。从实际功能来看，这款泵的核心作用是给管路内的水体提供动能，克服沿程阻力、高程差把介质输送到目标点位，常规适配的介质是清水或者理化性质和水接近的无颗粒杂质流体，运行时电机带动叶轮高速旋转，通过叶轮流道的离心作用把入口的低压水甩向泵壳的蜗室，顺着蜗壳的流道汇聚到出口法兰，完成整个增压输送的过程，和普通管道泵比起来，它的端吸结构设计让入口流道更顺畅，气蚀余量控制得更低，在入口压力偏低的工况下也能稳定运行，不容易出现气蚀剥蚀叶轮的问题。

　　做这款模型的结构还原时，首先要抓准安装边界的几个核心尺寸：底部安装脚的两个固定孔中心距、入口法兰的通径与螺栓孔分布、出口法兰的中心高度，这几个参数是现场替换安装时最容易出问题的点，要是尺寸偏差超过2mm，现场配管的时候就会出现法兰错位、安装脚对不上预埋螺栓的情况，得重新割管调整，费工费时。泵体和电机是直联共轴的结构，没有额外的联轴器部件，这种设计的好处是整体轴向尺寸更短，占用的安装空间更小，同轴度在出厂时就已经校准好，现场安装不需要再做联轴器对中，能省不少安装调试的时间，对应的缺点是如果机械密封出现泄漏，拆换密封件的时候需要把电机风罩、风轮、端盖依次拆开，检修空间比带联轴器的长轴泵要局促一些。外形上电机部分的散热筋是沿着轴向均匀分布的，做结构建模的时候不能随便简化掉这些筋条，因为这些筋条不仅是增加散热面积，在做设备干涉检查的时候，要是旁边的管路支架离电机太近，筋条的凸起部分很容易和支架产生硬干涉，很多新手建模的时候为了省事把散热筋做成光面，最后导出的干涉检查结果就会出错，导致现场安装的时候装不上。泵壳部分的蜗室是变截面的流道，从叶轮出口位置开始顺着旋转方向逐渐扩大过流面积，把流体的动压平稳转换成静压，减少水力损失，建模的时候蜗室的截面变化曲线要顺滑，不能出现局部的突变台阶，不然模拟流场的时候会在台阶位置产生涡流，和实际的运行特性偏差太大。

　　接线盒的位置在电机壳体的顶部，偏向泵入口侧，这个位置的凸起也要准确还原，因为现场布线的时候，电缆的弯曲半径要留够，要是接线盒和旁边的墙体或者其他设备距离太近，电缆穿线的时候就会别劲，时间长了电缆绝缘层容易破损。进出口的法兰都是标准的平焊法兰结构，密封面是突面形式，配对应的橡胶垫片就能满足密封要求，不需要额外的凹凸面加工，日常维护更换垫片也很方便。底部的安装脚是和泵壳一体铸造的结构，不是后焊接的支架，这种结构的刚性更好，泵运行时的振动更小，不会因为支架焊缝开裂导致泵体偏移，安装脚的底面是加工过的平面，和基础槽钢接触的时候不需要额外垫太多调整垫片，只要基础的水平度偏差在允许范围内，就能直接固定。

　　做这类泵的三维建模时，还要注意轴封位置的结构尺寸，机械密封的静环是嵌在泵壳的密封腔里的，动环随轴转动，这个位置的尺寸如果做的不准，后续做维修模拟的时候就会出现拆不下来或者装不到位的问题，很多做设备运维仿真的项目里，这类细节尺寸的准确度直接影响仿真培训的效果。另外，泵体顶部的排气螺塞位置也要准确还原，每次泵启动之前都要拧开这个螺塞排掉泵腔里的空气，要是空气排不干净，泵就会出现空转不上水的情况，这个螺塞的位置如果建模时偏了，现场操作的时候就可能被旁边的管路挡住，没法用扳手拧到。从选型适配的角度说，这款泵的参数覆盖了常规30方流量、36米扬程的工况点，不管是小区高区的供水增压，还是厂房里的冷却水循环，或者是小型换热站的循环水输送，都能匹配上，对应的安装尺寸也是行业里比较通用的规格，很多同参数的国产泵也能做互换，只要安装边界尺寸对得上，替换的时候不需要改动原有管路，非常方便。
