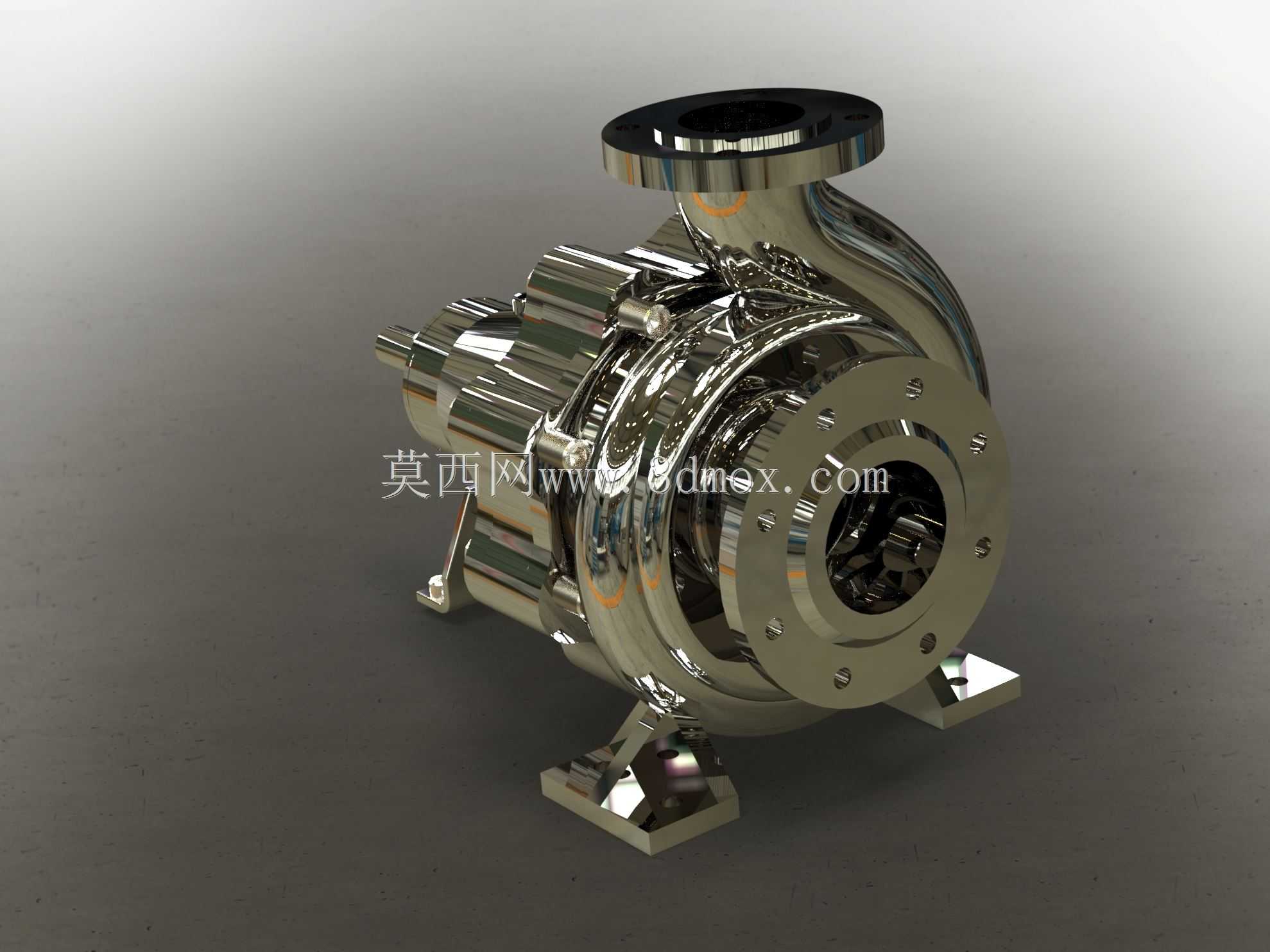

不锈钢卧式单级离心泵结构设计

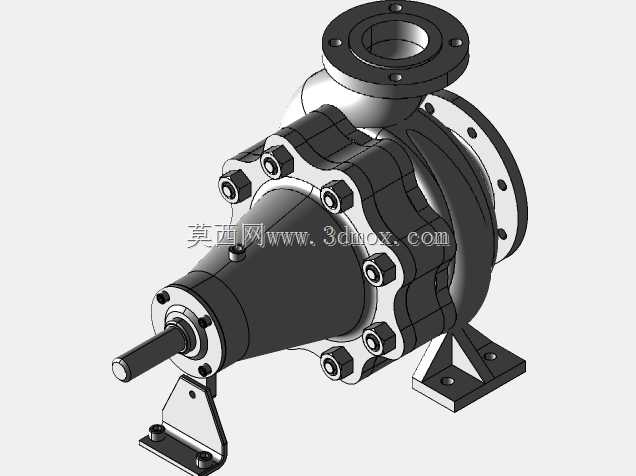

　　这款卧式离心泵的三维结构设计，首先围绕民用建筑供水、工业循环水系统、洁净流体输送等常见应用场景展开，日常工况中这类设备需要承担暖通系统循环、生产工艺流体增压、楼宇管网供水加压的核心职能，设计阶段首先要匹配常规管路系统的安装对接需求，进出口法兰的端面尺寸、螺栓孔分布严格遵循通用管路对接标准，避免现场安装时出现对接错位、密封面不匹配的问题。从结构布局来看，采用后开门式的分体设计思路，泵体与轴承座的连接止口设置在泵壳中段，日常检修维护时不需要拆卸进出口管路和泵体本体，只需要拆开连接螺栓就可以抽出转子组件，更换机械密封、叶轮等易损件，大幅降低现场运维的拆装工作量。

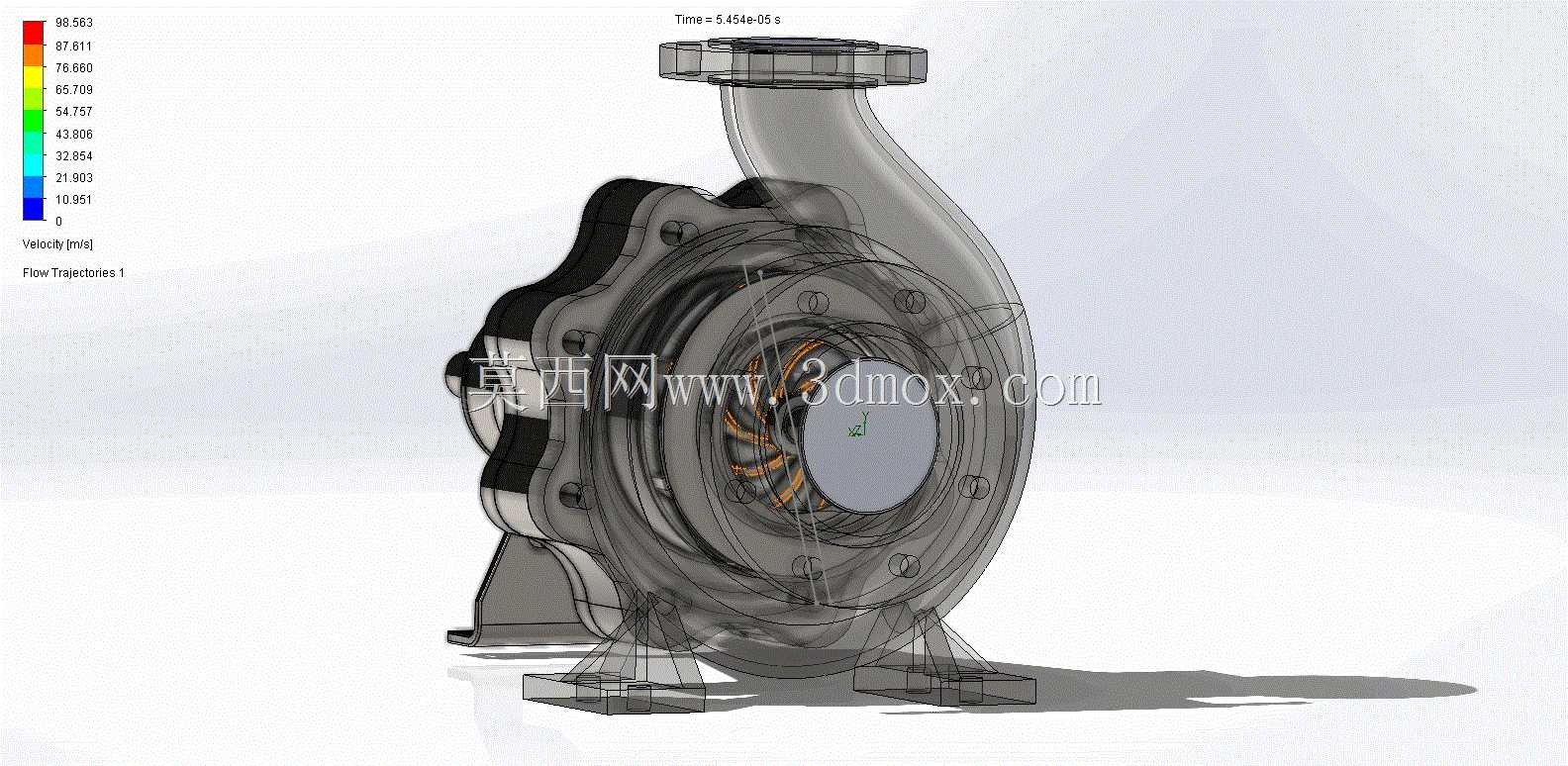

　　泵脚采用一体化铸造的支撑结构，两个支撑脚对称分布在泵体下半部分，安装接触面预留了足够的地脚螺栓穿孔空间，安装时可以通过调整垫铁找平泵体水平度，避免运行过程中因为基础不平产生附加振动，支撑脚的筋板布局经过受力校核，能够承受泵组满负荷运行时的管路载荷和自身重量，不会出现支撑变形导致的轴系不对中问题。过流部件的型线设计完全遵循水力模型的优化结果，叶轮采用闭式结构，叶片的进出口安放角匹配常规转速下的流体入流角度，减少流体在叶轮流道内的冲击损失和涡流产生，泵壳的流道从叶轮出口到出口法兰采用渐变截面的蜗壳结构，能够将叶轮甩出的高速流体平稳减速，把动能有效转化为压力能，降低流道内的水力损失，提升泵组的运行效率。

　　进出口的位置采用轴向吸入、垂直向上排出的布局，这种布局既符合常规管路系统的走向习惯，也能保证泵腔在启动前可以通过出口管路完成灌泵排气，避免启动时出现气缚现象。轴封位置预留了标准的机械密封安装腔，可以适配不同工况需求的单端面或者双端面机械密封，密封腔的冲洗流道直接从泵体高压区引出，不需要额外配置外接冲洗管路，常规清水输送工况下可以直接实现自冲洗，保证机械密封端面的润滑和冷却，延长密封件的使用寿命。轴承组件采用两端支撑的结构布局，靠近叶轮端配置可以承受径向力和残余轴向力的深沟球轴承，联轴器端配置圆柱滚子轴承承担主要径向载荷，轴承腔的密封采用双唇形密封圈，既可以防止外部灰尘进入轴承腔，也能避免轴承润滑脂泄漏到泵腔或者外部环境中。

　　联轴器端预留了标准的轴伸尺寸和键槽，可以匹配不同功率等级的标准电机，安装时通过联轴器的对中调整保证泵轴和电机轴的同轴度，减少运行过程中的振动和轴承附加载荷。整个泵体的外形轮廓在满足水力性能和结构强度的前提下做了最小化设计，整体安装长度、宽度和高度都控制在常规同参数泵型的安装尺寸范围内，可以直接替换现有管路系统中的同规格老旧泵型，不需要重新改造管路和基础，降低设备更换的改造成本。泵体表面的过渡圆角全部做了圆滑处理，既减少铸造过程中的应力集中问题，也能降低流体在泵体外表面的附着，方便日常清洁维护，适合对卫生条件有一定要求的食品加工、净水处理等场景使用。设计过程中对各个连接螺栓的位置都做了拆装空间校核，现场使用常规扳手就可以完成所有螺栓的拆装操作，不需要特殊的专用工具，日常维护的便利性更强。转子组件的动平衡等级按照G6.3级设计要求控制，叶轮在加工完成后做整体动平衡校验，保证高速旋转时的振动值控制在标准允许范围内，减少运行过程中的噪声和轴承磨损，延长设备的整体使用寿命。
