贝托里尼RX3050高压柱塞水泵结构设计

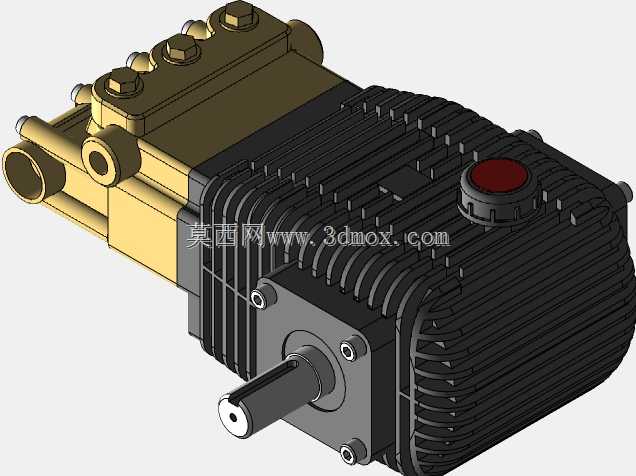

　　这款高压柱塞泵的三维建模完全参照实物测绘尺寸完成，核心面向30kW级电机直联驱动的清洁站工况设计，额定工作压力可达500Bar，属于大流量高压水输出类核心动力部件。从结构布局来看，泵体采用分体式模块化设计，液力端与动力端通过定位销与高强度螺栓刚性连接，液力端采用黄铜锻压成型的整体式阀箱结构，三个柱塞腔呈直线等距排布，进出水阀组采用锥面密封结构，配合硬质合金阀座与阀芯，能够在高频往复运动下保持稳定的密封性能，避免高压工况下的内泄问题，顶部的四个外接油口分别对应进水、出水与溢流回路，接口采用标准管螺纹设计，可直接对接工业级高压水管路，无需额外加工转换接头。

　　动力端采用压铸铝合金壳体，外部设计有密集的平行散热鳍片，能够在设备连续运行过程中，将曲轴连杆机构运转产生的热量快速传导到空气中，避免润滑油温过高导致的润滑性能下降，壳体侧面的注油口带有红色密封旋盖，既可以方便日常检查补充润滑油，也能通过旋盖上的透气孔平衡腔体内外压力，防止运转过程中内部压力升高冲坏油封。动力输出轴采用伸出式设计，轴端加工有标准键槽与中心定位孔，可通过联轴器直接与驱动电机输出轴对接，安装时需要保证两轴的同轴度误差控制在0.1mm以内，避免运转过程中产生额外的径向力损坏轴承与曲轴。泵体底部设计有四个带安装孔的固定支脚，支脚与壳体一体铸造成型，安装时可通过螺栓将泵体固定在设备机架的安装平面上，安装平面需要保证足够的平面度，避免紧固螺栓后泵体壳体产生变形，影响内部曲轴与柱塞的同轴度。从实际应用场景来看，这类高压柱塞泵主要配套在工业高压清洗设备上，可用于船舶外壳除锈、混凝土墙面拉毛、工业管道疏通、重型工程机械车辆清洗等需要高压水射流的作业场景，相比普通的离心泵，柱塞泵能够在小流量下输出极高的工作压力，水射流的打击力更强，清洁作业的效率更高。

　　建模过程中对内部的曲轴、连杆、柱塞、密封件等运动部件都做了完整的装配还原，各部件之间的配合间隙参照实际产品的装配公差设置，能够直观展示泵体内部的运动传递路径：电机带动曲轴旋转时，曲轴通过连杆将旋转运动转化为柱塞的直线往复运动，配合进出水阀组的单向导通作用，完成吸水、加压、排水的连续工作循环。液力端的柱塞密封采用多层组合式密封结构，包含导向环、高压密封圈、防尘圈等多个密封元件，能够在500Bar的高压工况下有效阻挡高压水泄漏，同时阻挡外部的灰尘杂质进入泵体内部磨损柱塞表面。

　　在安装边界方面，泵体的轴向总长度、径向最大尺寸都按照实物1:1还原，外接管路的接口位置、输出轴的伸出长度与直径、安装支脚的孔位间距都与实际产品完全一致，设计人员在做清洁站整体布局时，可以直接调用该模型进行管路排布、电机选型匹配、机架安装位设计，无需再单独测绘实物尺寸，能够有效缩短设备开发的周期。需要注意的是，这类高压泵在配套使用时，进水端需要保证足够的进水压力，一般要求进水压力不低于2Bar，避免柱塞高速往复运动时产生气蚀，损坏柱塞与阀组表面，同时溢流回路需要可靠连接，当系统压力超过额定值时能够及时溢流卸压，保证泵体不会因为超压损坏。
