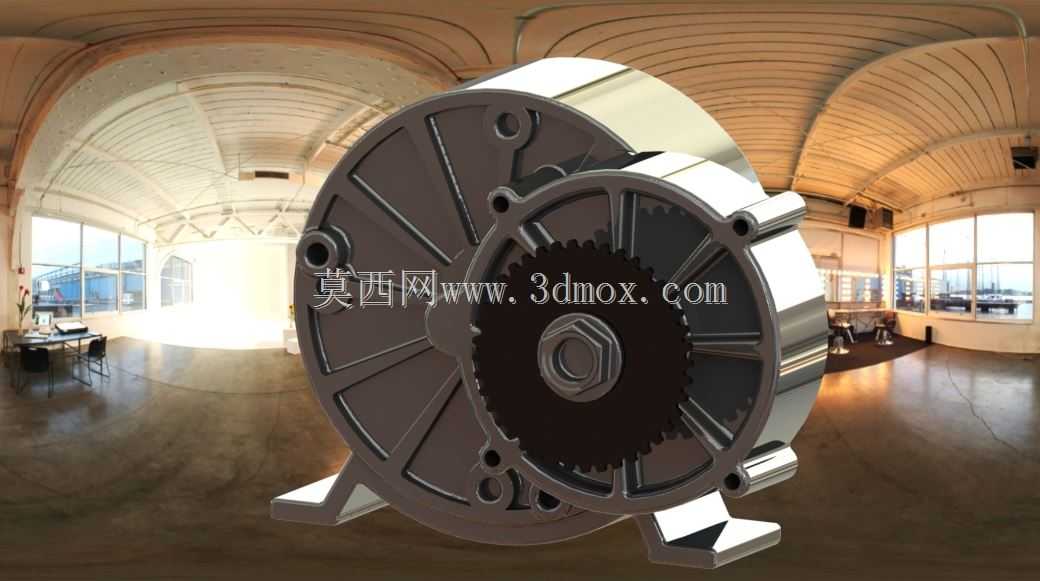

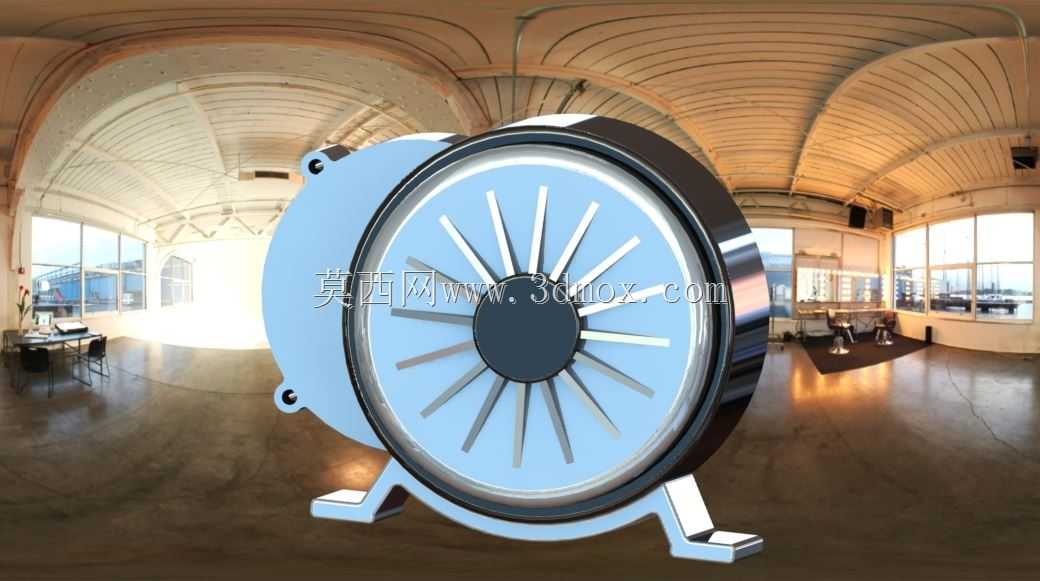

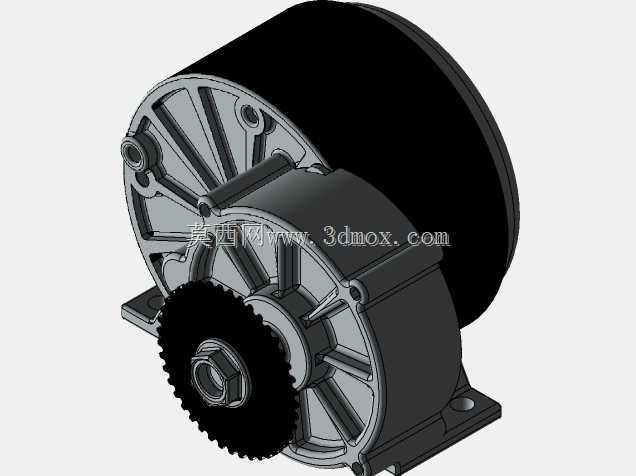

MY1016型250W直流动力电机结构设计

　　在小型电动代步设备、轻型自动化输送单元、桌面级实验传动台架这类对动力单元体积、安装便捷性有明确要求的应用场景里，小功率直流电机的选型适配一直是结构设计环节的核心工作之一。这款MY1016规格的250W直流电机，在设计阶段就充分考虑了民用小型动力设备的安装痛点，没有沿用工业级大功率电机的厚重壳体结构，而是采用了端盖与机壳一体化的轻量化铸铝成型方案，在保证壳体结构强度满足额定转速下动平衡要求的同时，把整机重量控制在了适合单人徒手安装的区间，适配各类需要紧凑布置动力源的设备舱空间。

　　从实际用途来看，这款电机的输出特性偏向中低转速大扭矩区间，不需要额外搭配大减速比的减速箱就能直接驱动轻载负载，常见于小型电动滑板车、农用便携喷雾器、实验室小型传送带驱动、家用小型食品加工设备这类不需要持续高负荷运转的场景，DC直流供电的特性也让它可以直接适配常见的铅酸蓄电池、开关电源供电模块，不需要额外配置复杂的变频驱动单元，降低了整套设备的电路设计复杂度。

　　功能特性层面，这款电机在输出端做了双轴承支撑的结构设计，前后端各配置一个深沟球轴承来承接输出轴的径向载荷，避免长时间带载运行出现输出轴窜动的问题；端盖位置预留了对称的安装固定孔位，支持卧式脚架安装与端盖法兰安装两种固定方式，设计人员在做整机结构排布时，可以根据设备内部的空间余量灵活选择安装方向，不需要额外设计转接固定支架。电机的散热结构没有采用额外附加散热风扇的方案，而是在机壳外圈做了环形的散热筋结构，依靠电机运转时的自身空气流动带走壳体热量，在250W额定功率的持续运转工况下，壳体温度可以稳定控制在绝缘材料允许的工作温度区间内，不会出现过热退磁的问题。

　　设计思路上，这款电机优先考虑了民用场景下的易维护性，端盖与机壳的连接采用了标准内六角螺栓固定，拆卸时只需要常规内六角扳手就能完成端盖拆解，方便后期更换碳刷、清理轴承积尘；输出轴采用了标准的键槽连接结构，轴径尺寸匹配市面上常见的同步轮、联轴器、小链轮的安装孔径，设计人员选型时不需要额外定制加工输出轴，能有效缩短整套设备的研发打样周期。接线位置做了内嵌式的接线盒设计，电源线从电机侧端的接线盒引出，避免安装过程中拉扯电源线导致接线端子脱落，同时接线盒位置预留了密封胶圈的安装槽，在有轻度泼水的使用场景下也能保证接线位置的绝缘可靠性。

　　外形尺寸与安装边界方面，这款电机的整机最大外径控制在100mm级别，不含输出轴的机身长度控制在120mm左右，配套的卧式安装脚架两个固定孔的中心距为标准的80mm，安装脚的高度让电机输出轴中心距离安装基准面的高度为50mm，设计人员在做安装板排布时，只需要按照这个尺寸预留安装孔位与电机本体的避让空间即可，不需要额外考虑突出部件的干涉问题。输出轴的伸出长度为25mm，轴端预留了M5的螺纹孔，方便安装轴向固定挡片，避免传动件在运转过程中从轴上滑脱。需要注意的是，这款电机的安装脚为铸铝一体成型结构，固定螺栓的锁紧扭矩不能超过8N·m，避免扭矩过大导致安装脚出现裂纹，影响固定可靠性。在做整机布线时，电源线的弯曲半径不能小于线缆直径的5倍，避免线缆内部铜芯断裂导致供电故障。
