带输出齿轮N20减速直流电机结构

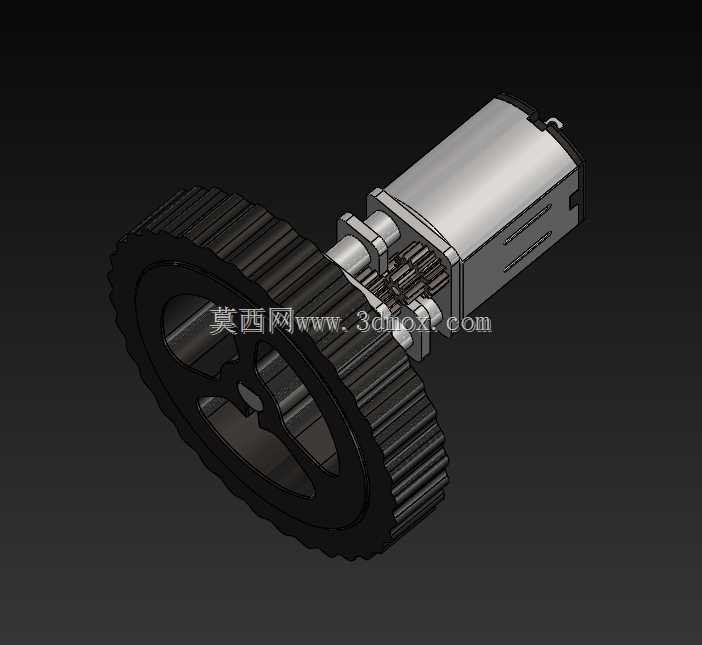

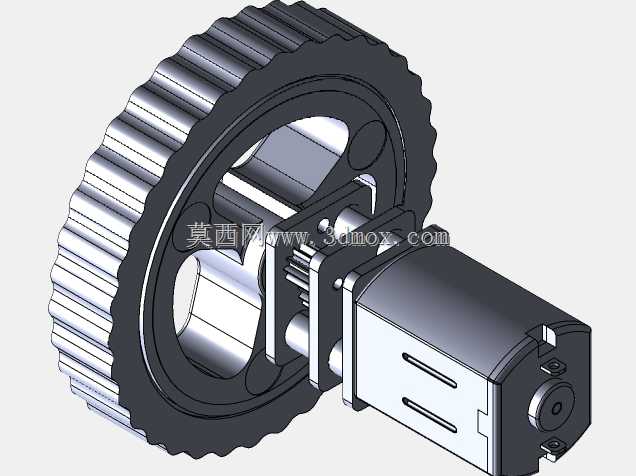

　　这款带输出传动齿轮的N20减速电机，是小型机电传动场景里应用极广的动力执行部件，在桌面小型自动化装置、智能门锁传动机构、微型机器人驱动单元、电动玩具动力组、小型阀门执行结构里都能见到它的身影。不同于常规裸输出轴的N20电机，这款结构直接集成了大直径输出同步齿轮，省去了用户自行装配输出传动件的工序，也避免了二次装配带来的同轴度误差、传动间隙超差等常见问题。

　　从功能特性来看，这款电机额定工作电压为6V，内置全金属齿轮减速箱，相比塑料齿轮的同规格减速电机，金属齿轮组的抗冲击负载能力更强，传动过程中的齿形变形量更小，长期运行下的传动精度保持性更好，能承受短时间的堵转冲击而不会出现断齿失效。集成的输出齿轮为直齿圆柱齿轮，齿形参数匹配常规模数的传动齿条或配对齿轮，可直接啮合传动，不需要额外加装联轴器或输出轴转接件，能大幅缩小整套传动机构的轴向安装尺寸，对于安装空间极度受限的微型设备来说，这个设计能有效压缩整体结构的占用空间。

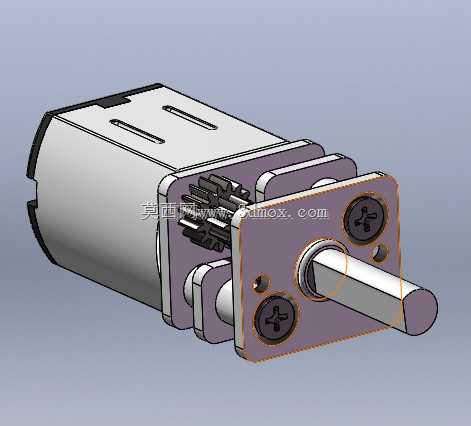

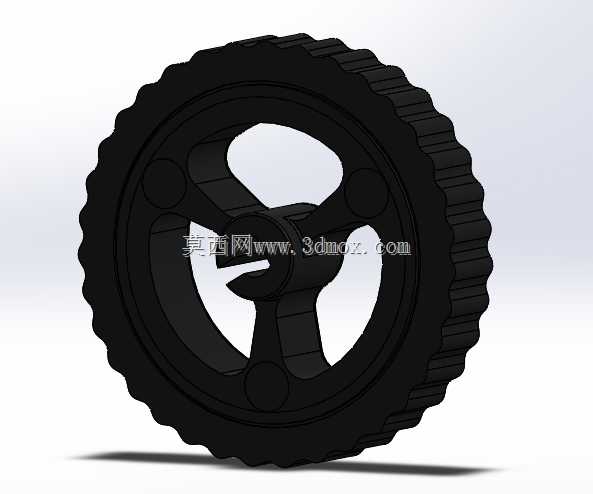

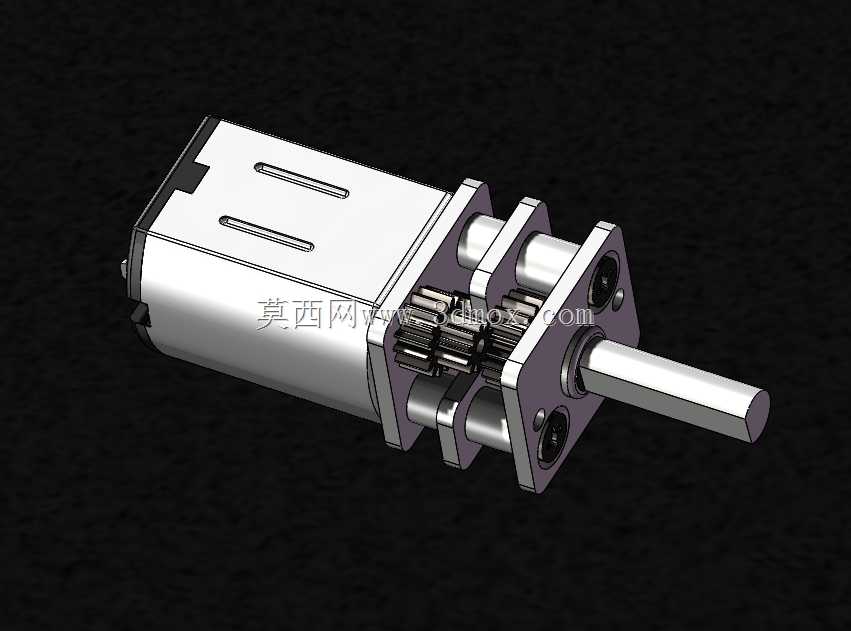

　　设计思路上，这款结构首先兼顾了微型化与传动可靠性的平衡：电机本体采用标准N20方形机壳，机壳的安装定位槽、端部固定孔位完全兼容通用N20电机的安装尺寸，用户在替换同规格电机时不需要修改原有安装结构，具备很好的互换性。减速箱部分采用多级直齿传动布局，每一级齿轮的轴孔与支撑轴的配合间隙控制在合理范围，既保证转动顺畅无卡滞，又能控制传动回差在小范围内，满足需要正反转频繁切换的场景使用需求。输出端的大齿轮直接固定在减速箱最终输出轴上，齿轮与轴的连接采用过盈配合加周向定位的方式，避免大负载下齿轮与输出轴之间出现相对转动导致的传动失效。齿轮的辐板部分采用镂空设计，在保证齿轮结构强度的前提下，尽可能降低输出端的转动惯量，减少电机启动、换向时的惯性冲击，提升传动响应速度。

　　从安装边界来看，电机本体的方形截面尺寸为标准N20规格，机壳两侧的安装固定孔中心距符合通用安装规范，减速箱部分的外径略大于电机机壳，设计安装位时需要预留足够的径向空间，避免与周边结构件产生干涉。输出齿轮的齿顶圆直径较大，安装时需要注意齿轮的啮合中心距，保证与配对传动件的啮合间隙在合理范围，间隙过大会导致传动冲击、噪音增大，间隙过小则会加剧齿面磨损，降低使用寿命。轴向尺寸上，从电机尾部的电极端子到输出齿轮的前端面，整体长度控制在紧凑范围内，电机尾部的接线端子采用标准焊片结构，方便焊接导线进行供电连接，焊片的位置避开了安装固定孔的区域，不会与安装螺丝产生干涉。

　　在实际选型应用中，这款集成输出齿轮的N20减速电机尤其适合直线传动模组的驱动场景，比如小型电动滑台、微型推拉机构，输出齿轮可以直接和滑台侧边的齿条啮合，将电机的旋转运动直接转换为直线运动，不需要额外设计齿轮齿条的转接结构，能大幅简化整套机构的设计工作量。在智能门锁的锁舌驱动结构里，这款电机的大扭矩输出特性可以可靠驱动锁舌伸缩，金属齿轮箱能承受门锁开关时的冲击负载，长期使用下不会出现塑料齿轮常见的齿形磨损、打滑失效问题。在小型教育机器人的行走驱动结构中，这款电机的紧凑尺寸可以塞进狭小的机器人机身内部，输出齿轮可以直接和行走轮的内齿圈啮合，或者配合同步带实现动力传递，6V的工作电压也和常规小型机器人的供电系统匹配，不需要额外增加电压转换电路。

　　结构建模过程中，每一级齿轮的齿形都按照标准渐开线齿形参数绘制，齿轮之间的啮合间隙按照实际工程装配公差设置，减速箱的壳体、支撑轴、电机电枢部分的结构都按照实际尺寸还原，能直接用于整机的虚拟装配干涉检查，也可以用来做传动机构的运动仿真，验证传动过程中各部件的运动轨迹是否存在干涉，提前排查设计阶段的潜在问题。电机的安装孔位、输出轴位置、齿轮啮合位置的尺寸都和实物一致，导入到整机装配体中可以直接作为标准件调用，不需要重新测绘建模，能有效缩短结构设计的周期。
